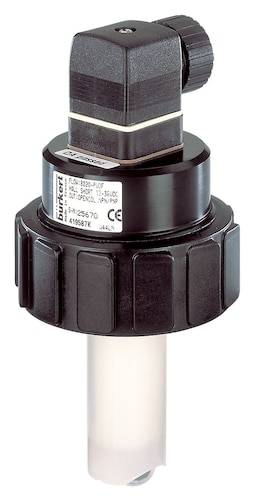

Bürkert Flussometro ad alette 8020 419587 Tensione d'esercizio (intervallo): 12 - 36 V/DC Campo di Misura: 0.3 - 10 m/s
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Flussometro ad alette
Voltaggio operativo Min.
12 V/DC
Voltaggio Max.
36 V/DC
Ampiezza della misura
10 m/s
Tipo
8020
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
536,89 €
3
2% = 13,10 €
523,79 €
5
3% = 18,32 €
518,57 €
10
4% = 21,80 €
515,09 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (536,89 € / Pezzo)
536,89 €
IVA escl.
Spedizione gratuita
Solo 1 Pezzo(i) disponibili
Highlights & Dettagli
Flussometro con elica INSERTION per liquidi
- Modello a frequenza di impulsi a 3 conduttori per collegamento diretto a SPS (PNP e NPN)
- Principio di misurazione conveniente
Dati tecnici
- Tensione di alimentazione 12 - 36 V CC
- Assorbimento di corrente con sensore ≤ 30 mA
- Frequenza di uscita transistor PNP/NPN, collettore aperto, max. 100 mA, frequenza: da 0 a 300 Hz, sequenza di sincronizzazione 1/2
- Modello sensore per raccordo, corto (vedere tipo S020)
- Temperatura ambiente da -15 a +60°C (funzionamento e conservazione)
- Umidità relativa ≤ 80%, non si condensa
- Larghezza nominale tubo DN 15 fino a DN 400 (vedere tipo S020)
- Campo di misurazione da 0,3 a 10 m/s
- Temperatura sostanza con raccordo in PVC da 0 a 50°C, con raccordo PP da 0 a 80°C, con raccordo VA, MS, PVDF da -15 a 80°C
- Pressione del liquido max. PN 10
- Viscosità/sporco max. 300 cSt.max. 1% (dimensione max. particelle 0,5 mm)
- Precisione teach-in ≤ ± 1% dalla fine del campo di misurazione (a 10 m/s), fattore K standard ≤ ± 1% dalla fine del campo di misurazione + 3% del valore misurato
- Linearità ≤ 0,5% dalla fine del campo di misurazione (a 10 m/s)
- Ripetibilità ≤ 0,4% dal valore misurato
- Tipo prodotto
Flussometro ad alette
- Tipo
8020
- Voltaggio operativo Min.
12 V/DC
- Voltaggio Max.
36 V/DC
- Tensione d'esercizio
12 - 36 V/DC
- Caratteristiche
Indicatore LED
- Connessione
Spina valvola ISO 4400
- Uscite
PNP
- Materiale
Polietilene
- Materiale sigillante
FKM
- Materiale alloggiamento
PVDF
- Lunghezza cavo
50 m
- Diametro nominale
15 mm
- Min. Temperatura media
-15 °C
- Max. Temperatura media
+80 °C
- Pressione max
6 bar
- Accuratezza ±
1 %
- Campo di misura (min.)
0.3 m/s
- Ampiezza della misura
10 m/s
- Campo di Misura
0.3 - 10 m/s
- Peso
0.500 kg
- Max. Temperatura ambiente
+60 °C
- Lunghezza
153 mm
- Diametro
75 mm
- Dim.
(Ø x L) 75 mm x 153 mm
- Contenuto
1 pz.
- Materiale
Alloggiamento: PVDF (polivinilidenfluoruro), guarnizione: FKM
- Collegamento
Dado a risvolto G2
Documenti & Download
Scheda tecnica
Scheda tecnica 625780 Bürkert Flussometro ad alette 8020 419587 Tensione d'esercizio (intervallo): 12 - 36 V/DC Campo di Misura: 0.3 - 10 m/s
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 625780 Bürkert Flussometro ad alette 8020 419587 Tensione d'esercizio (intervallo): 12 - 36 V/DC Campo di Misura: 0.3 - 10 m/s
Descrizione
Il sensore di flusso a elica è adatto all'impiego con sostanze neutre, aggressive in modo debole o privi di contenuto solido. Il sistema di pezzi realizzati da Bürkert consente una installazione semplice dei sensori in tubazioni di DN 15 fino a DN 400. Il sensore realizza un segnale di frequenza a impulsi proporzionale alla velocità di flusso.
Versione
- Sensore di flusso a elica;
- Modello sensore a impulsi
- Combinabile con raccordi S020
- Materiale alloggiamento in polietilene
- Materiale dado a risvolto in policarbonato
- Spina per cavo materiale poliammide
- Materiali parti bagnate: dita, elica: PVDF, asse, cuscinetti: ceramica, guarnizione: FKM
- Collegamento elettrico presa dispositivo in conformità con EN 175301-803
- Cavo di collegamento sezione 1,5 mm²; Max. 50 m di lunghezza, schermato
- Classe di protezione IP65 con spina per cavo inserita e stretta
- Norme e direttive:
- EMV EN 61000-6-2, 61000-6-3
- Pressione secondo l'articolo 3 del §3 della direttiva CE 97/23 CE
- Vibrazione EN 60068-2-6
- Urti EN 60068-2-27
- Con protezione da inversione di polarità
Note
Un sensore di flusso è composto da un sensore tipo 8020 e un raccordo INSERTION tipo S020 (da ordinare separatamente). Il sensore di flusso viene montato Insieme al raccordo nella tubazione.
I percorsi di ingresso minimo e di uscita devono essere mantenuti secondo EN ISO 5167-1 (vedere la scheda tecnica tipo 8020).
