Acquista Bürkert Misuratore di flusso 8045 426506 Tensione d'esercizio (intervallo): 18

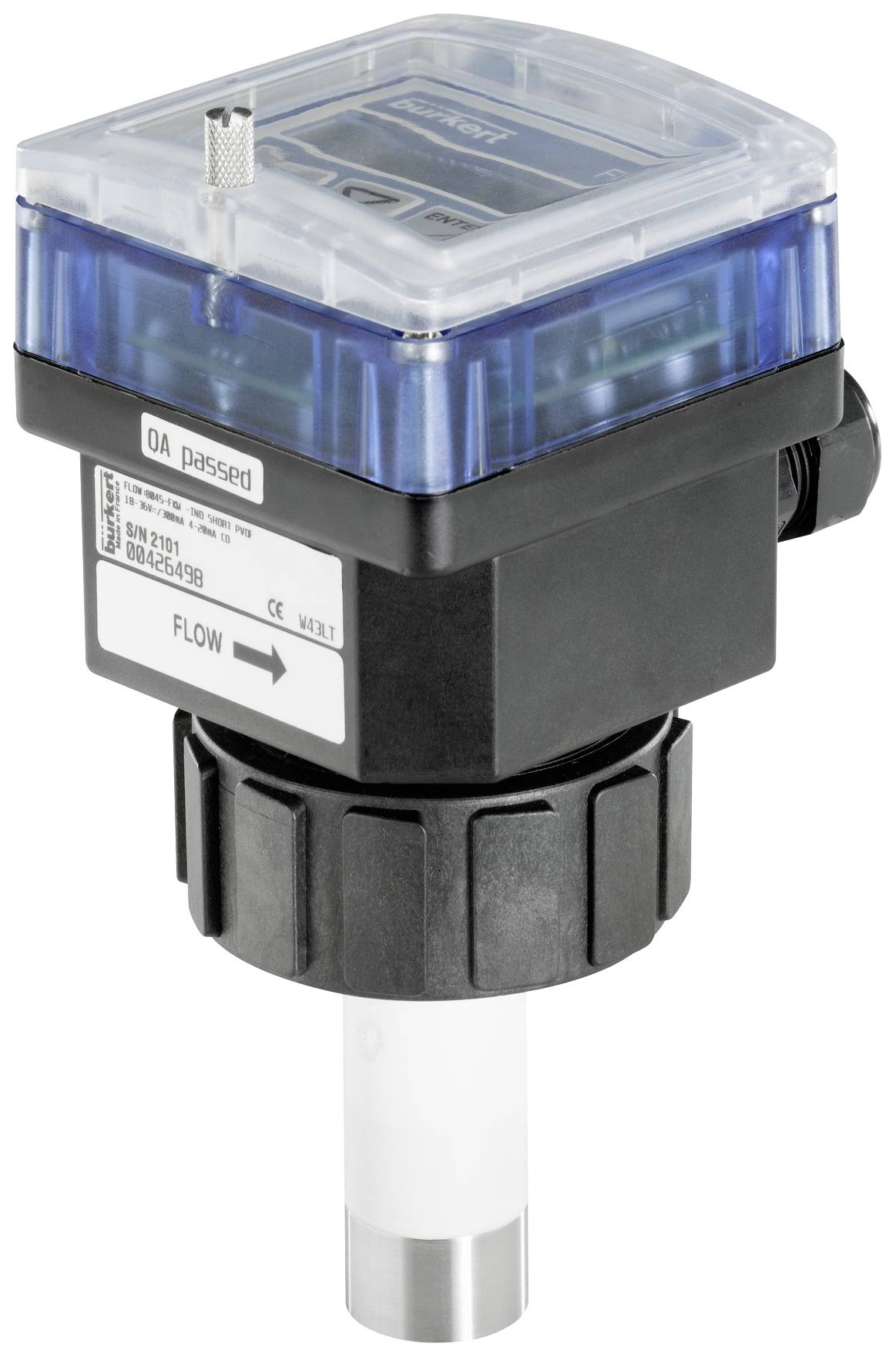

Un sensore di flusso con display digitale e un coperchio di copertura blu. La freccia sul lato indica la direzione del flusso.

Tipo prodotto

Misuratore di flusso

Voltaggio operativo Min.

18 V/DC

Voltaggio Max.

36 V/DC

Tipo

8045

Tensione d'esercizio

18 - 36 V/DC

Scheda tecnica (PDF)

Consegna entro Ven. 9 Ott.

1 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (1646,72 € / Pezzo)

1646,72 €

IVA escl.

Spedizione gratuita

Solo 1 Pezzo(i) disponibili

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Flussometro a induzione magnetica

Sensore senza parti mobili
Mostra sia la portata che il volume
Simulazione di tutte le uscite
Compatibile con la tecnologia CIP

Dati tecnici

Modello sensore, corto
Tensione di alimentazione 18 - 36 V CC filtrato e controllato (3 conduttori), tolleranza: ± 0,5 %
Con protezione da inversione della polarità CC
Assorbimento di corrente ≤ 300 mA
Ingresso digitale DI1 tensione d'esercizio: 18 -36 V CC, impedenza d'ingresso 15 kΩ, durata minima impulsi: 200 ms, separati galvanicamente, protezione da inversione di polarità e picchi di tensione
Uscita relè 2 (DO2 e DO3) 2 relè aperto senza corrente, regolabile (isteresi impostazione predefinita, 250 V CA/3 A o 30 VA CC/3 A (carico ohmico), capacità di commutazione max. di 750 VA (carico ohmico); Durata: min. 100000 cicli
Uscita analogica corrente (A01) 4 - 20 mA, dispersore o sorgente (a seconda del cablaggio), 22 mA sul messaggio di errore, max. impedenza di loop: 1300 Ω a 36 V CC, 1000 Ω a 30 V CC, 700 Ω a 24 V CC, 450 Ω a 18 V DC
Temperatura ambiente da -10 a +60°C (in funzione) da -20 a +60°C (conservazione)
Umidità relativa. < 85%, non si condensa
Altezza sul livello del mare max. 2000 m
Diametro tubo da DN 06 fino a DN 400 (vedere tipo S020)
Campo di misurazione da 0,2 a 10 m/s
Temperatura liquido vedere grafico con pressione/temperatura nella scheda tecnica, da 0 a 80°C (a seconda del raccordo)
Pressione max. del liquido, vedere grafico con pressione/temperatura nella scheda tecnica, PN 10
Conducibilità min. 20 µS/cm
Errori di misurazione (per valore di misura da 1 fino a 10 m/s) teach-in ± 0,5% del valore di misura, fattore K standard ± 4% del valore di misura
Linearità ≤ 0,5% dalla fine del campo di misurazione (10 m/s)
Ripetibilità ≤ 0,25% dal valore misurato

Tipo prodotto: Misuratore di flusso

Tipo: 8045

Voltaggio operativo Min.: 18 V/DC

Voltaggio Max.: 36 V/DC

Tensione d'esercizio: 18 - 36 V/DC

Materiale sigillante: FKM

Materiale alloggiamento: PVDF

Min. Temperatura media: 0 °C

Max. Temperatura media: +80 °C

Pressione max: 10 bar

Peso: 0.900 kg

Max. Temperatura ambiente: +60 °C

Lunghezza: 116 mm

Larghezza: 88 mm

Altezza: 181 mm

Dim.: (L x L x A) 116 x 88 x 181 mm

Contenuto: 1 pz.

Materiale: Alloggiamento: PVDF (polivinilidenfluoruro), guarnizione: FKM

Collegamento: Dado a risvolto G2

Documenti & Download

Scheda tecnica

Scheda tecnica 625786 Bürkert Misuratore di flusso 8045 426506 Tensione d'esercizio (intervallo): 18 - 36 V/DC 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 625786 Bürkert Misuratore di flusso 8045 426506 Tensione d'esercizio (intervallo): 18 - 36 V/DC 1 pz.

Descrizione

Il flussometro è per tubazioni con larghezza nominale da DN 06 fino a DN 400 e liquidi con conducibilità > Adatto a 20 µs/cm. Possiede un display retroilluminato, una tastiera e un'uscita della corrente a 4 - 20 mA, un'uscita digitale (uscita impulsi come impostazione predefinita) e due contatori di quantità.

Versione

Flussometro
Combinabile con raccordi S020
Materiali:
Alloggiamento, coperchio, dado/guarnizione in policarbonato (rinforzato in fibra di vetro per l'alloggiamento)/NBR
Coperchio di protezione con pellicola frontale/guarnizione in policarbonato/silicone
Viti/guarnizione in acciaio inox/neoprene
Raccordi a vite in poliammide
Parti a contatto con le sostanze:
Supporto sensore PVDF
Elettrodi in acciaio inox 1.4404/316L
Guarnizione FKM (approvazione FDA)
Anello di messa a terra acciaio inox 1.4404/316L
Collegamenti elettrici 2 raccordi a vite M 20 x 1,5
Cavo di collegamento consigliato con sezione da 0,5 fino a 1,5 mm², schermato, diametro da 6 a 12 mm di diametro (se si utilizza un cavo per raccordo a vite o un diametro di 4 mm, se si utilizza un doppio cavo per raccordo a vite con guarnizione a percorsi multipli in dotazione)
Elemento sensore elettrodi
Classe di protezione IP65, con dispositivo collegato e raccordi a vite ben fissati e coperchio di protezione avvitato fino all'arresto
Standard e approvazioni:
EMV EN 61000-6-2, EN 61000-6-3
Bassa tensione EN 61010-1
Pressione secondo l'articolo 3 del §3 della direttiva 97/23/CE (dalla fine del campo di misurazione 10 m/s)
Vibrazione EN 60068-2-6
Urti EN 60068-2-27
