Acquista Bürkert Misuratore di flusso 8045 449672 Tensione d'esercizio (intervallo): 18

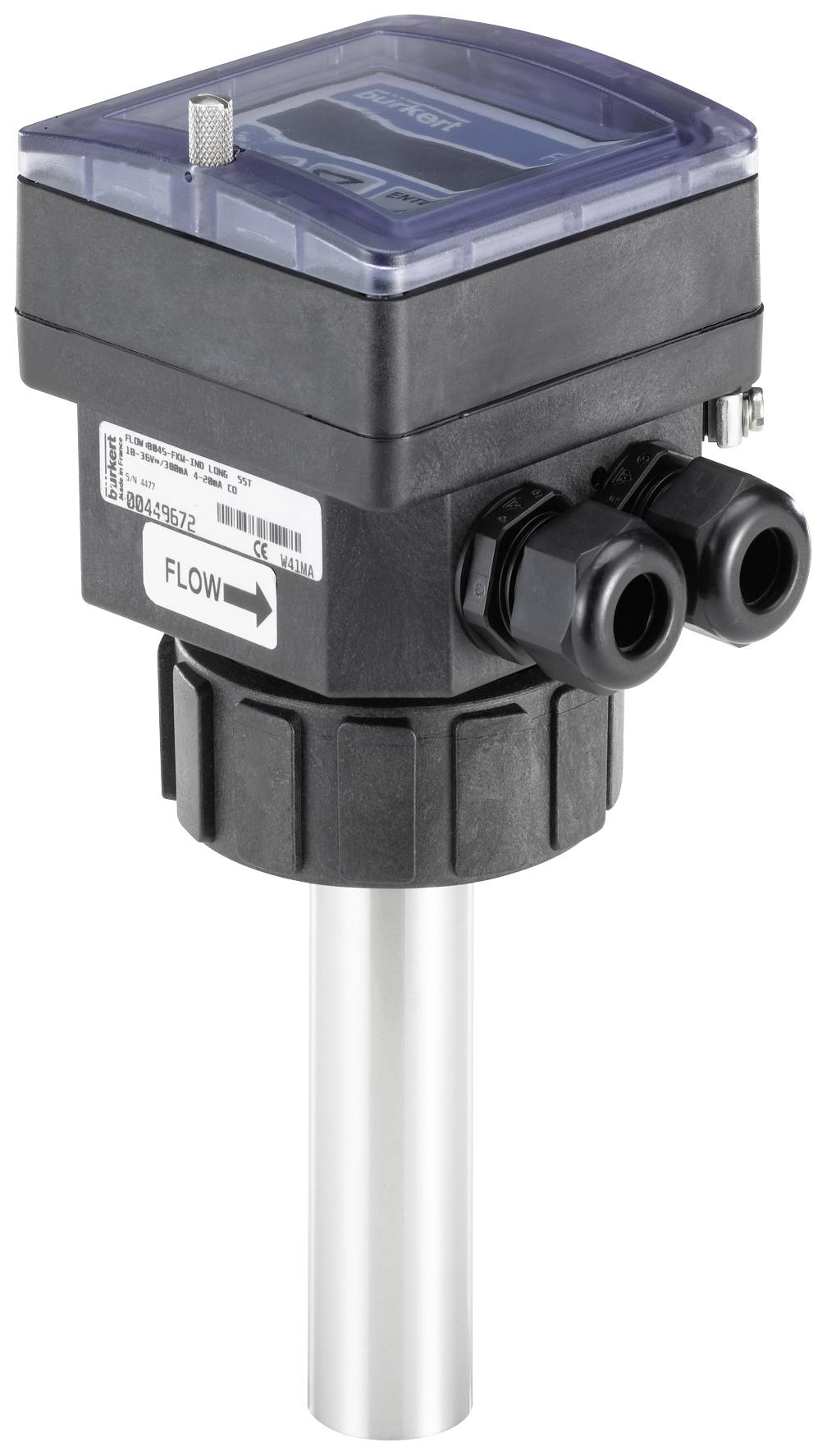

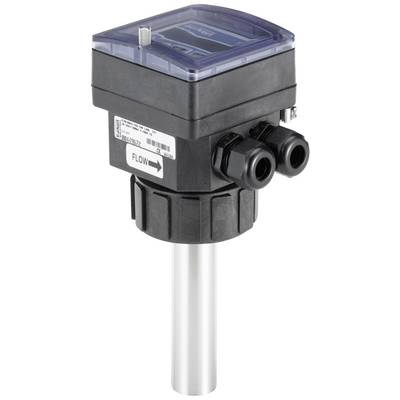

Un misuratore di portata nero con copertura blu e tubo argentato. Sul lato frontale è scritto 'FLOW'. I connettori del dispositivo sono posizionati a destra.

Tipo prodotto

Misuratore di flusso

Voltaggio operativo Min.

18 V/DC

Voltaggio Max.

36 V/DC

Tipo

8045

Tensione d'esercizio

18 - 36 V/DC

Scheda tecnica (PDF)

Consegna entro Ven. 9 Ott.

1 Pezzo(i)

Mostra alternative

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (1463,11 € / Pezzo)

1463,11 €

IVA escl.

Spedizione gratuita

Solo 1 Pezzo(i) disponibili

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Flussometro a induzione magnetica

Sensore senza parti mobili
Mostra sia la portata che il volume
Simulazione di tutte le uscite
Compatibile con la tecnologia CIP, materiali approvati FDA

Dati tecnici

Modello sensore lungo
Tensione di alimentazione 18 - 36 V CC filtrato e controllato (3 conduttori), tolleranza: ± 0,5 %
Con protezione da inversione della polarità CC
Assorbimento di corrente ≤ 300 mA
Ingresso digitale no
Uscita a relè no
Uscita analogica corrente (A01) 4 - 20 mA, dispersore o sorgente (a seconda del cablaggio), 22 mA sul messaggio di errore, max. impedenza di loop: 1300 Ω a 36 V CC, 1000 Ω a 30 V CC, 700 Ω a 24 V CC, 450 Ω a 18 V DC
Temperatura ambiente da -10 a +60°C (in funzione) da -20 a +60°C (conservazione)
Umidità relativa. < 85%, non si condensa
Altezza sul livello del mare max. 2000 m
Diametro tubo da DN 06 fino a DN 400 (vedere tipo S020)
Campo di misurazione da 0,2 a 10 m/s
Temperatura liquido vedere grafico con pressione/temperatura nella scheda tecnica, da -15 a 110°C (a seconda del raccordo)
Pressione max. del liquido, vedere grafico pressione/temperatura nella scheda tecnica, PN 10 (con raccordo in plastica), PN 16 (con raccordo in metallo)
Conducibilità min. 20 µS/cm
Errori di misurazione (per valore di misura da 1 fino a 10 m/s) teach-in ± 0,5% del valore di misura, fattore K standard ± 4% del valore di misura
Linearità ≤ 0,5% dalla fine del campo di misurazione (10 m/s)
Ripetibilità ≤ 0,25% dal valore misurato

Tipo prodotto: Misuratore di flusso

Tipo: 8045

Voltaggio operativo Min.: 18 V/DC

Voltaggio Max.: 36 V/DC

Tensione d'esercizio: 18 - 36 V/DC

Materiale sigillante: FKM

Materiale alloggiamento: Acciaio inox

Min. Temperatura media: -15 °C

Max. Temperatura media: +110 °C

Pressione max: 16 bar

Peso: 1.050 kg

Max. Temperatura ambiente: +60 °C

Lunghezza: 116 mm

Larghezza: 88 mm

Altezza: 218 mm

Dim.: (L x L x A) 116 x 88 x 218 mm

Contenuto: 1 pz.

Materiale: Alloggiamento: acciaio inox, guarnizione: FKM

Collegamento: Dado a risvolto G2

Documenti & Download

Scheda tecnica

Scheda tecnica 625790 Bürkert Misuratore di flusso 8045 449672 Tensione d'esercizio (intervallo): 18 - 36 V/DC 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 625790 Bürkert Misuratore di flusso 8045 449672 Tensione d'esercizio (intervallo): 18 - 36 V/DC 1 pz.

Descrizione

Il flussometro è per tubazioni con larghezza nominale da DN 06 fino a DN 400 e liquidi con conducibilità > Adatto a 20 µs/cm. Possiede un display retroilluminato, una tastiera e un'uscita della corrente a 4 - 20 mA, un'uscita digitale (uscita impulsi come impostazione predefinita) e due contatori di quantità.

Versione

Flussometro
Combinabile con raccordi S020
Materiali:
Alloggiamento, coperchio, dado/guarnizione nero PPA (rinforzato in fibra di vetro)/NBR
Coperchio di protezione con pellicola frontale/guarnizione PSU/silicone
Viti/guarnizione in acciaio inox/neoprene
Raccordi a vite in poliammide
Parti a contatto con le sostanze:
Supporto sensore in acciaio inox 1.4404/316L
Elettrodi in acciaio inox 1.4404/316L
Guarnizione FKM (approvazione FDA)
Anello di messa a terra acciaio inox 1.4404/316L
Collegamenti elettrici 2 raccordi a vite M 20 x 1,5
Cavo di collegamento consigliato con sezione da 0,5 fino a 1,5 mm², schermato, diametro da 6 a 12 mm di diametro (se si utilizza un cavo per raccordo a vite o un diametro di 4 mm, se si utilizza un doppio cavo per raccordo a vite con guarnizione a percorsi multipli in dotazione)
Elemento sensore elettrodi
Classe di protezione IP65, con dispositivo collegato e raccordi a vite ben fissati e coperchio di protezione avvitato fino all'arresto
Standard e approvazioni:
EMV EN 61000-6-2, EN 61000-6-3
Bassa tensione EN 61010-1
Pressione secondo l'articolo 3 del §3 della direttiva 97/23/CE (dalla fine del campo di misurazione 10 m/s)
Vibrazione EN 60068-2-6
Urti EN 60068-2-27
Approvazioni FDA
