Bürkert Posizionatore 150347 8635 1 pz.
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Numero
Totale (1495,90 € / Pezzo)
1495,90 €
IVA escl.
Spedizione gratuita
Solo 1 Pezzo(i) disponibili
Highlights & Dettagli
Posizionatore SIDE CONTROL
- Struttura compatta e robusta
- Facile messa in funzione grazie alla funzione TUNE
- Sistema di regolazione dinamico senza consumo d'aria nello stato disinnestato
- A sicurezza intrinseca in conformità con ATEX II 2 (1) G Ex ia IIC T6 GB
- Opzionale con regolatore di processo integrato
Dati tecnici
- Comando / rivelatore di ritorno - feedback di posizione finale interno: 0 PZ
- Comando / rivelatore di ritorno - feedback di posizione finale esterno: 0 PZ
- Comando / rivelatore di ritorno - feedback di posizione finale tensione continua: No
- Comando / rivelatore di ritorno - feedback di posizione finale tensione alternata: No
- Comando / rilevatore di retromarcia - per unità di misura 40 mm: No
- Comando / rilevatore di retromarcia - per unità di misura 50mm: No
- Comando / rilevatore di retromarcia - per unità di misura 63 mm: Sì
- Comando / rilevatore di retromarcia - per unità di misura 70mm: Sì
- Comando / rilevatore di retromarcia - per unità di misura 80 mm: Sì
- Comando / rilevatore di retromarcia - per trasmissione 90mm: Sì
- Comando / rilevatore di retromarcia - per dimensioni azionamento 100 mm: Sì
- Comando / rilevatore di retromarcia - per dimensioni azionamento 125 mm: Sì
- Comando / rilevatore di retromarcia - per unità di misura 130mm: Sì
- Comando / rilevatore di retromarcia - per unità da 175 mm: Sì
- Comando / rilevatore di retromarcia - per dimensioni azionamento 225mm: Sì
- Comando / rilevatore di retromarcia - trasduttore di spostamento tipo: Remoto
- Comando / rilevatore di retromarcia - segnale trasduttore di spostamento: Potenziometro
- Comando / rilevatore di retromarcia - sistema di regolazione con funzione booster: No
- Comando / rilevatore di retromarcia - collegamento del trasduttore di spostamento lunghezza: 300 mm
- Pressione e temperatura - temperatura ambiente min: -25 °C
- Pressione e temperatura - temperatura ambiente max.: 60 °C
- Ingressi/uscite - Uscita 2 transistor digitale collegamento NPN: No
- Ingressi/uscite - Uscita 2 transistor digitale collegamento PNP: No
- Ingressi/uscite - Uscita 3 connettore transistor digitale NPN: No
- Ingressi/uscite - Uscita 3 connettore transistor digitale PNP: No
- Ingressi/uscite - ingresso 1 tipo di corrente analogica: 4-20 mA
- Ingressi/uscite - ingresso 2 tipo transistor digitale collegamento NPN: No
- Ingressi/uscite - ingresso 2 tipo transistor digitale collegamento PNP: Sì
- Collegamento elettrico - collegamento elettrico tipo: Morsetti a vite con passacavo
- Funzioni - funzione: Posizionatore
- Caratteristiche dispositivo - sotto-gruppo prodotto: Posizionatore / regolatore di processo
- Caratteristiche dispositivo - tipo di montaggio: CLASSIC - azionamento
- Caratteristiche dell'apparecchio - valvola principale con bobina integrata: Bobina con intaglio a vite
- Portata nominale (valore kV) - valore QNn (gas): 115 l/min
- Diametro nominale (valore kV) - diametro nominale valvola 2 mm
- Collegamento di processo/cavo - collegamento conduttore 1 tipo: Filettatura interna
- Collegamento di processo/cavo - collegamento conduttore 1 filettatura: 1/4
- Collegamento di processo/cavo - collegamento conduttore 1 tipo filettatura: G
- Collegamento di processo/linea - collegamento di linea 2 tipo: Interno al sistema
- Collegamento di processo/cavo - collegamento conduttore 2 tipo filettatura: G
- Collegamento di processo/linea - collegamento conduttore 2, designazione filettatura: 1/4
- Collegamento di processo / cavo - collegamento di linea 3 tipo: Filettatura interna
- Collegamento di processo/linea - collegamento di linea 3 preassemblato: Silenziatore
- Collegamento di processo/cavo - collegamento conduttore 3 tipo filettatura: G
- Collegamento di processo/linea - collegamento di linea 3, designazione filettatura: 1/4
- Tipo di protezione - tipo di protezione IP (max. In caso di collegamento adatto): IP65
- Software / comunicazione - interfaccia utente: Tastiera e display interni
- Tensione - tensione min / tensione nominale: 10,2 V
- Tensione - tensione max / tensione nominale: 24 V.
- Tensione - tensione alternata: No
- Tensione - tensione continua: Sì
- Tensione - tensione di alimentazione interna al sistema: No
- Tensione - tensione di alimentazione tramite BUS: No
- Tensione - tensione di alimentazione tramite barriera di isolamento: Sì
- Tensione - alimentazione attuatore separata galvanicamente: No
- Funzionamento - azionamento manuale: No
- Funzionamento - funzione pneumatica 1 a doppio effetto: No
- Funzionamento - funzione pneumatica 1 ad azione singola: Sì
- Tipo di approvazione: IECEx, ATEXIECEx, ATEX
- Tipo di approvazione: Ex ia IIC T6, II (1) 2 G Ex ia IIC T6 GB
- Tipo prodotto
Posizionatore
- Temperatura di esercizio
-25 °C (min)
- Min. temperatura operativa
-25 °C
- Codice articolo produttore
150347
- Collegamento
Morsetti a vite con passacavo
- Media esercizio
Aria compressa
- Voltaggio operativo Min.
10.2 V
- Larghezza nominale
2 mm
- Voltaggio Max.
24 V
- Max. Temperatura ambiente
60 °C
- Min. Temperatura ambiente
-25 °C
Documenti & Download
Scheda tecnica
Scheda tecnica 3046777 Bürkert Posizionatore 150347 8635 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3046777 Bürkert Posizionatore 150347 8635 1 pz.
Descrizione

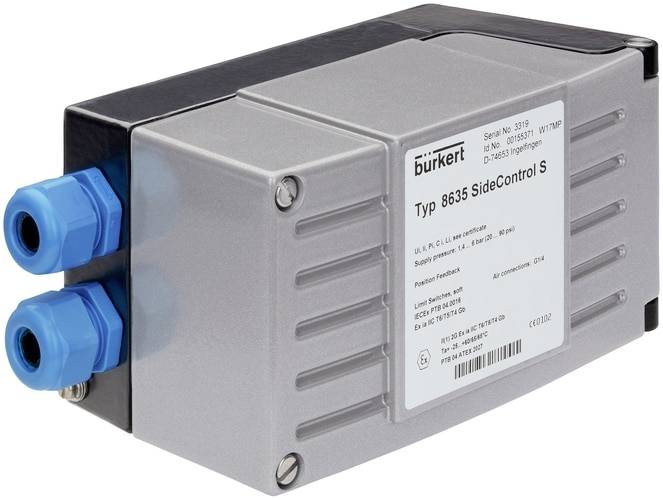

Il posizionatore SideControl tipo 8635 è un posizionatore elettropneumatico con tecnologia a due conduttori per valvole di processo ad azionamento pneumatico con azionamento a spinta o a rotazione. L'elaborazione del segnale, la regolazione e il controllo del sistema di regolazione interno avvengono tramite un'elettronica controllata da microprocessore. La funzione software implementata Autotune consente un adattamento automatico del posizionatore alla valvola di regolazione utilizzata. Il posizionatore viene parametrizzato e azionato comodamente tramite tre pulsanti di comando e display con visualizzazione in testo chiaro. La creazione di una regolazione decentralizzata è possibile se dotata di un regolatore di processo con comportamento PID. Come optional, il posizionatore SideControl tipo 8635 è approvato per l'uso in ambienti Ex (zona 1) secondo ATEX. Grazie alla sua struttura compatta e robusta, l'alloggiamento è adatto per l'uso in chimica e tecnica di processo.
