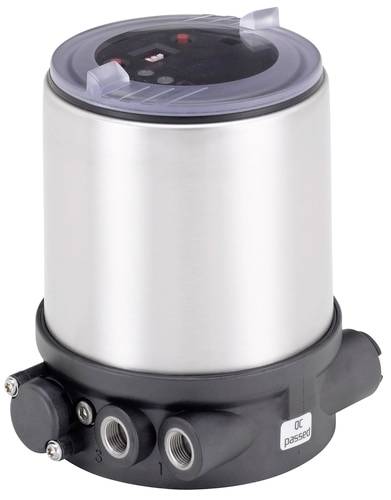

Bürkert Posizionatore 323268 8694 1 pz.
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Numero
Totale (523,77 € / Pezzo)
523,77 €
IVA escl.
Spedizione gratuita
Solo 1 Pezzo(i) disponibili
Highlights & Dettagli
Posizionatore Top Basic 70 mm per ant. 27XX
- Design compatto e robusto in acciaio inox
- Messa in funzione con funzione TUNE automatica
- Trasduttore di spostamento senza contatto
- Guida aria di controllo integrata nell'azionamento
- AS-Interface, IO-Link o bus di sistema Burkert (Bürkert)
Dati tecnici
- Comando / rilevatore di retromarcia - per unità di misura 40 mm: No
- Comando / rilevatore di retromarcia - per unità di misura 50mm: No
- Comando / rilevatore di retromarcia - per unità di misura 63 mm: No
- Comando / rilevatore di retromarcia - per unità di misura 70mm: No
- Comando / rilevatore di retromarcia - per unità di misura 80 mm: Sì
- Comando / rilevatore di retromarcia - per dimensioni azionamento 90mm: No
- Comando / rilevatore di retromarcia - per dimensioni azionamento 100 mm: Sì
- Comando / rilevatore di retromarcia - per dimensioni azionamento 125 mm: No
- Comando / rilevatore di retromarcia - per unità di misura 130 mm: No
- Comando / rilevatore di retromarcia - per unità di misura 175mm: No
- Comando / rilevatore di retromarcia - per dimensioni azionamento 225mm: No
- Comando / rilevatore di retromarcia - trasduttore di spostamento tipo: Interno lineare
- Comando / rilevatore di retromarcia - segnale del trasduttore di spostamento: digitale a 14 bit
- Comando / rilevatore di retromarcia - sistema di regolazione con funzione booster: No
- Pressione e temperatura - temperatura ambiente min: -10 °C
- Pressione e temperatura - temperatura ambiente max.: 60 °C
- Ingressi/uscite - Uscita 1 tipo di corrente analogica: 0/4-20 mA
- Ingressi/uscite - ingresso 1 tipo di corrente analogica: 0/4-20 mA
- Ingressi/uscite - ingresso 2 tipo transistor digitale collegamento NPN: No
- Ingressi/uscite - ingresso 2 tipo transistor digitale collegamento PNP: Sì
- Collegamento elettrico - collegamento elettrico tipo: Morsetti a vite con passacavo
- Funzioni - funzione: Posizionatore
- Caratteristiche dispositivo - sotto-gruppo prodotto: Posizionatore / regolatore di processo
- Caratteristiche dispositivo - tipo di montaggio: CLASSIC - azionamento
- Portata nominale (valore kV) - valore QNn (gas): 7 l/min
- Diametro nominale (valore kV) - diametro nominale valvola 0,6 mm
- Collegamento di processo/cavo - collegamento conduttore 1 tipo: Filettatura interna
- Collegamento di processo/cavo - collegamento conduttore 1 filettatura: 1/8
- Collegamento di processo/cavo - collegamento conduttore 1 tipo filettatura: G
- Tipo di protezione - tipo di protezione IP (max. Con collegamento adatto): IP65/67
- Software / comunicazione - protocollo interfaccia di comunicazione: Service-BU
- Software / comunicazione - interfaccia di comando: Interruttore DIP
- Tensione - tensione min / tensione nominale: 24 V.
- Tensione - tensione max / tensione nominale: 24 V.
- Tensione - tensione alternata: No
- Tensione - tensione continua: Sì
- Tensione - tensione di alimentazione interna al sistema: No
- Tensione - tensione di alimentazione tramite BUS: No
- Tensione - tensione di alimentazione tramite barriera di isolamento: No
- Tensione - alimentazione attuatore separata galvanicamente: No
- Funzionamento - azionamento manuale: Sì
- Funzionamento - funzione pneumatica 1 a doppio effetto: No
- Funzionamento - funzione pneumatica 1 ad azione singola: Sì
- Tipo di approvazione: ULUL
- Tipo di approvazione: UL Listed cULus
- Tipo prodotto
Posizionatore
- Temperatura di esercizio
-10 °C (min)
- Min. temperatura operativa
-10 °C
- Codice articolo produttore
323268
- Collegamento
Morsetti a vite con passacavo
- Media esercizio
Aria compressa
- Ø tubo
0.6 mm
- Voltaggio operativo Min.
24 V
- Larghezza nominale
0.6 mm
- Voltaggio Max.
24 V
- Max. Temperatura ambiente
60 °C
- Min. Temperatura ambiente
-10 °C
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3047664 Bürkert Posizionatore 323268 8694 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3047664 Bürkert Posizionatore 323268 8694 1 pz.
Descrizione
Posizionatore compatto per il montaggio integrato su valvole di controllo di processo a controllo pneumatico. La preimpostazione del valore nominale avviene tramite segnale standard da 4 a 20 mA o tramite interfaccia AS. Un elemento sensore senza contatto rileva la posizione del mandrino della valvola. Messa in funzione semplice grazie alla funzione TUNE automatica e alla regolazione tramite interruttore DIP: Soglia di chiusura della tenuta selezione della linea caratteristica inversione della direzione di funzionamento commutazione modalità manuale/automatica ingresso binario ulteriori possibilità di parametrizzazione tramite dispositivo DTM. Un'interfaccia software può essere utilizzata, tra l'altro, per la linearizzazione della linea caratteristica di funzionamento mediante una linea caratteristica liberamente programmabile. L'indicatore di stato è realizzato tramite LED. Come opzione, è possibile integrare un feedback analogico della posizione.
