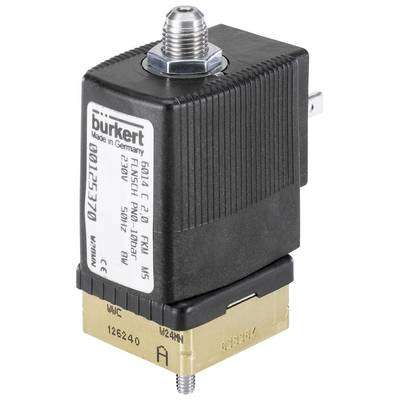

Bürkert Valvola magnetica 140531 6014 230 V 1 pz.
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
67,20 €
3
3% = 1,86 €
65,34 €
5
4% = 2,60 €
64,60 €
10
5% = 3,10 €
64,10 €
25
5% = 3,66 €
63,54 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (67,20 € / Pezzo)
67,20 €
IVA escl.
Solo 1 Pezzo(i) disponibili
Highlights & Dettagli
Elettrovalvola 3/2 vie, ad azione diretta
- Valvola ad azione diretta e compatta fino al diametro nominale DN 2,5
- Sistema a bobina avvitato e resistente alle vibrazioni
- Raccordo a vite Banjo per il montaggio diretto su valvole pneumatiche
- Versioni a prova di esplosione
- Sono disponibili modelli Kick and Drop a risparmio energetico
Dati tecnici
- Materiale guarnizione - guarnizione sedile materiale categoria: Elastomeri
- Materiale guarnizione - guarnizione sedile materiale: FKM (gomma fluorurata)
- Materiale di tenuta - sigillatura all'esterno materiale: FKM (gomma fluorurata)
- Pressione e temperatura - temperatura media min medium: -10 °C
- Pressione e temperatura - temperatura medium max.: 100 °C
- Pressione e temperatura - temperatura ambiente min: -10 °C
- Pressione e temperatura - temperatura ambiente max.: 55 °C
- Pressione e temperatura - pressione nominale min: 0 bar
- Pressione e temperatura - modello a prova di contropressione: No
- Pressione e temperatura - pressione nominale max (liquido): 16 bar
- Pressione e temperatura - pressione nominale max (gas): 16 bar
- Collegamento elettrico - collegamento elettrico tipo: Schema spina forma A in conformità con DIN EN 175301-803
- Collegamento elettrico - collegamento elettrico posizione: Nella direzione di flusso a sinistra
- Collegamento elettrico - collegamento elettrico numero di contatti: 2 + conduttore di protezione
- Caratteristiche dell'apparecchio - principio di funzionamento della valvola principale: Valvola del sedile
- Caratteristiche dispositivo - tempo di commutazione apertura max.: 15 ms.
- Caratteristiche dispositivo - tempo di commutazione di chiusura max.: 20 ms.
- Caratteristiche dispositivo - modalità di funzionamento/durata di accensione nominale: 100%
- Caratteristiche dell'apparecchio - costruzione di valvole: Valvola completa
- Caratteristiche dispositivo - versione a vuoto: No
- Caratteristiche dispositivo - tipo di azionamento: Ancoraggio di sollevamento
- Caratteristiche del dispositivo - Operazione: Diretta
- Caratteristiche dispositivo - separazione dei supporti: No
- Caratteristiche dispositivo - funzione di commutazione: On/off
- Caratteristiche dispositivo - tempo di commutazione min. Apertura: 10 ms.
- Caratteristiche dispositivo - tempo di commutazione min.: 15 ms.
- Caratteristiche dispositivo - tipo di analisi: No
- Caratteristiche dispositivo - impostazione valvola tempo di apertura: No
- Caratteristiche dispositivo - tempo di chiusura impostazione valvola: No
- Caratteristiche del dispositivo - valvola del bruciatore a olio: No
- Caratteristiche dispositivo - versione vapore: No
- Caratteristiche dispositivo - valvola principale con filtro integrato: No
- Portata nominale (valore kV) - valore QNn (gas): 75 l/min
- Diametro nominale (valore kV) - valvola principale diametro nominale 1 (P) (mm): 1,5 mm
- Portata nominale (valore kV) - valore kV (acqua): 0,07 m3/h
- Diametro nominale (valore kV) - valvola principale diametro nominale 1 (pollici): 1/16 pollici
- Collegamento di processo/linea - collegamento conduttore 1 tipo: Flangia
- Collegamento di processo/linea - collegamento conduttore 2 tipo: Flangia
- Collegamento di processo/cavo - collegamento conduttore 1 flangia: Flangia a spazzola 32 x 32 modello flangia a spazzola 32 x 32 modello A1
- Collegamento di processo / cavo - collegamento conduttore 3 tipo: Filettatura esterna
- Collegamento di processo / cavo - collegamento di linea 2 flangia: Flangia a spazzola 32 x 32 modello flangia a spazzola 32 x 32 modello A1
- Collegamento di processo/cavo - collegamento conduttore 3 tipo filettatura: G
- Collegamento di processo/linea - collegamento di linea 3, filettatura: 1/8
- Tipo di protezione - tipo di protezione IP (max. In caso di collegamento adatto): IP65
- Tensione - Tensione della batteria: No
- Tensione - tensione min / tensione nominale: 230 V
- Tensione - tensione max / tensione nominale: 230 V
- Tensione - tensione alternata: Sì
- Tensione - tensione continua: No
- Tensione - tolleranza di tensione positiva: 10%
- Tensione - tolleranza di tensione negativa: 10 %
- Bobina (nucleo) Kern - dimensione bobina: 32 mm
- Bobina (nucleo) Kern - bobina di commutazione protezione da sovratensione: Senza
- Bobina (nucleo) Kern - Bobina di collegamento raddrizzatore: No
- Bobina (nucleo) Kern - bobina di commutazione diodo di rotazione libera: No
- Bobina (nucleo) Kern versione a bassa rumorosità: No
- Bobina (nucleo) Kern Art: Overclared
- Bobina (nucleo) Kern - materiale bobina (avvolgimento): PA (poliammide)
- Bobina (nucleo) Kern - classe di isolamento termico dell'azionamento: B
- Bobina (nucleo) Kern - potenza di accensione AC: 24 V
- A
- Bobina (nucleo) Kern - potenza nominale AC: 17 V.
- A
- Materiali - valvola principale materiale a contatto con il materiale: Ottone
- Modalità di funzionamento - collegamento di linea per fluidi numero: 3
- Funzionamento - funzione valvola numero posizioni di commutazione: 2
- Funzionamento - funzione valvola: D - aperto in posizione di riposo - collegamento a pressione 1 (P/NO) dopo la porta di lavoro 2 (B/OUT), collegamento 3 (R/NC) chiuso D - aperto in posizione di riposo - collegamento a pressione 1 (P/NO) dopo la porta di lavoro 2 (B/OUT), collegamento 3 (R/NC) chiuso
- Funzionamento - azionamento manuale: No
- Approvazioni - potenza nominale: 8 W
- Tensione frequenza: 50 Hz
- Tipo prodotto
Valvola magnetica
- Tensione di esercizio
230 V
- Pressione max
0 bar
- Intervallo temperatura media
-10 fino a 100 °C
- Codice articolo produttore
140531
- Max. Temperatura media
100 °C
- Min. Temperatura media
-10 °C
IP65
- Max. Temperatura ambiente
55 °C
- Min. Temperatura ambiente
-10 °C
Documenti & Download
Scheda tecnica
Scheda tecnica 3046892 Bürkert Valvola magnetica 140531 6014 230 V 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3046892 Bürkert Valvola magnetica 140531 6014 230 V 1 pz.
Descrizione
La valvola 6014 è una valvola di sollevamento ad azione diretta. Per aumentare la sicurezza di pressione e perdite, i tappi e il tubo guida del nucleo sono saldati insieme. A seconda dell'applicazione sono disponibili diverse combinazioni di sigillanti. Un modello a flangia specifica per spazzolino (SFB) consente l'arricchimento delle valvole su una piastra di collegamento multiplo. Per ridurre la potenza elettrica durante il funzionamento sono disponibili bobine Kick and Drop.
Testo tradotto automaticamente
Testo tradotto automaticamente
Note
Il valore KV indica il flusso di acqua in litri per minuto attraverso una valvola con una pressione di circa 1 bar e una temperatura dell'acqua in un intervallo di 5 - 30 °C. Il valore QNn è l'indicazione della misura del gas in litri al minuto.
