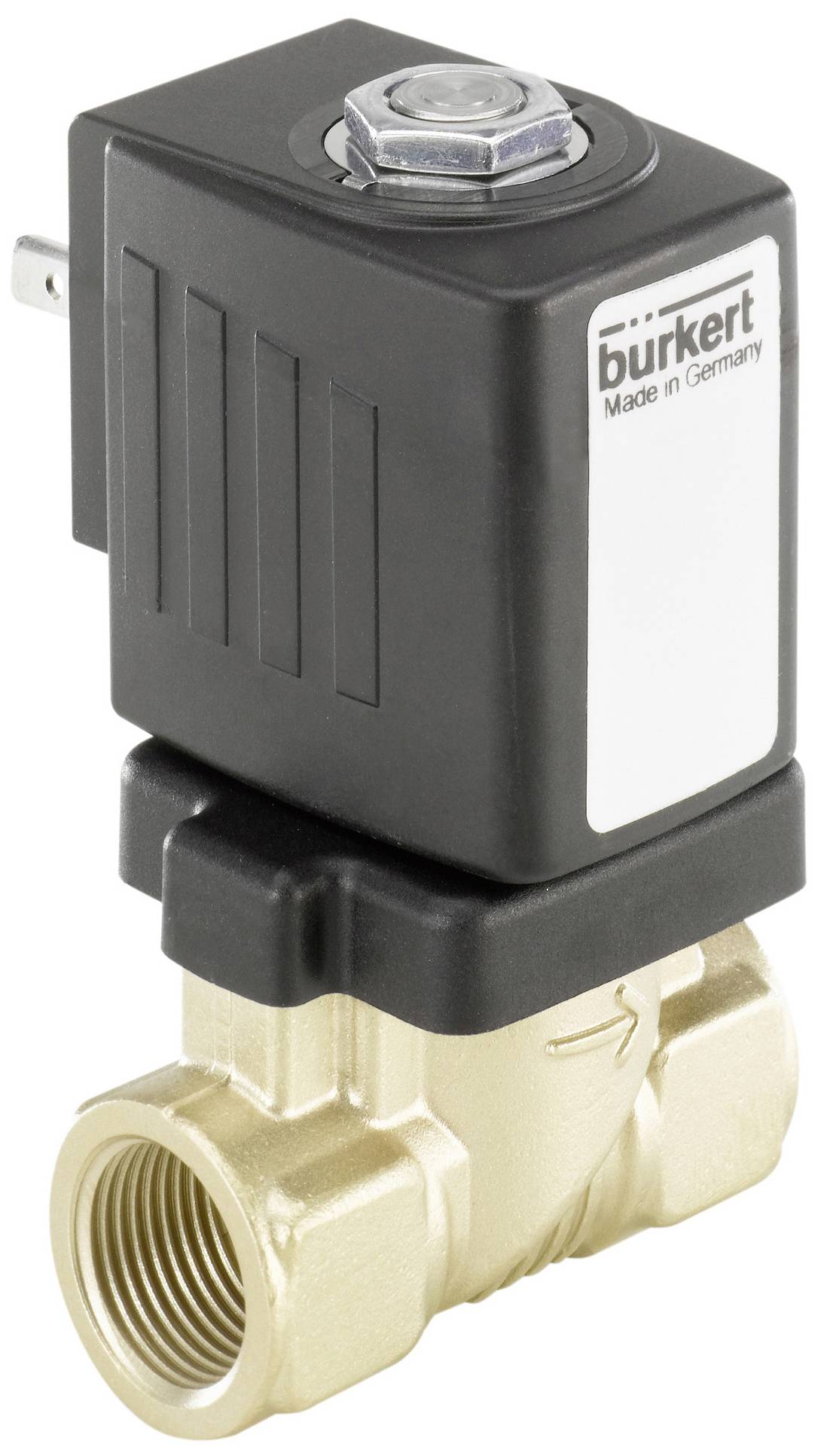

Bürkert Valvola magnetica 241792 6213 230 V 1 pz.
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
118,84 €
3
2% = 2,90 €
115,94 €
5
3% = 4,04 €
114,80 €
10
4% = 4,82 €
114,02 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (118,84 € / Pezzo)
118,84 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Highlights & Dettagli
Elettrovalvola a 2/2 vie, comandata a forza
- Valvola a membrana servocomandata fino a un diametro nominale DN40
- La membrana accoppiata a molla si apre senza pressione differenziale
- Attenuazione di chiusura e bassa rumorosità
- Flusso elevato con struttura compatta
- Tecnologia a doppia bobina a risparmio energetico nella versione Kick and Drop
Dati tecnici
- Materiale guarnizione - guarnizione pilota materiale: EPDM (gomma etilene-propilene-diene)
- Materiale guarnizione - guarnizione sedile materiale categoria: Elastomeri
- Materiale guarnizione - materiale guarnizione sedile: EPDM (gomma etilene-propilene-diene)
- Materiale di tenuta - sigillatura all'esterno materiale: EPDM (gomma etilene-propilene-diene)
- Pressione e temperatura - pressione nominale (DIN EN 1333): PN 10
- Pressione e temperatura - temperatura media min medium: -30 °C
- Pressione e temperatura - temperatura medium max.: 100 °C
- Pressione e temperatura - temperatura ambiente min: -30 °C
- Pressione e temperatura - temperatura ambiente max.: 55 °C
- Pressione e temperatura - pressione nominale min: 0 bar
- Pressione e temperatura - modello a prova di contropressione: No
- Pressione e temperatura - pressione nominale max (liquido): 10 bar
- Collegamento elettrico - presa per apparecchi in dotazione: Non inclusa
- Collegamento elettrico - collegamento elettrico tipo: Schema spina forma A in conformità con DIN EN 175301-803
- Collegamento elettrico - collegamento elettrico posizione: Nella direzione di flusso a sinistra
- Collegamento elettrico - collegamento elettrico numero di contatti: 2 + conduttore di protezione
- Caratteristiche del dispositivo - lunghezza di montaggio: 58 mm
- Caratteristiche dell'apparecchio - principio di funzionamento della valvola principale: Valvola a membrana
- Caratteristiche dispositivo - tempo di commutazione apertura max.: 100 ms.
- Caratteristiche dispositivo - tempo di commutazione di chiusura max.: 400 ms.
- Caratteristiche dispositivo - modalità di funzionamento/durata di accensione nominale: 100%
- Caratteristiche dell'apparecchio - costruzione di valvole: Valvola completa
- Caratteristiche dispositivo - flusso: Sopra il sedile
- Caratteristiche dispositivo - versione a vuoto: No
- Caratteristiche dispositivo - tipo di azionamento: Ancoraggio di sollevamento
- Caratteristiche del dispositivo - Operazione: Servocomandata
- Caratteristiche dispositivo - separazione dei supporti: No
- Caratteristiche dispositivo - funzione di commutazione: On/off
- Caratteristiche dispositivo - tempo di commutazione min. Apertura: 50 ms.
- Caratteristiche dispositivo - tempo di commutazione min.: 200 ms.
- Caratteristiche dispositivo - tipo di analisi: No
- Caratteristiche dispositivo - impostazione valvola tempo di apertura: No
- Caratteristiche dispositivo - tempo di chiusura impostazione valvola: No
- Caratteristiche del dispositivo - valvola del bruciatore a olio: No
- Caratteristiche dispositivo - versione vapore: No
- Caratteristiche del dispositivo - guida del nucleo: Anello scorrevole
- Caratteristiche dispositivo - valvola principale con filtro integrato: No
- Caratteristiche dispositivo - Generation: EV
- Caratteristiche del dispositivo - comando pilota avvitato a livello centrale: Sì
- Diametro nominale (valore kV) - comando pilota diametro nominale (mm): 1,1 mm
- Diametro nominale (valore kV) - valvola principale diametro nominale 1 (P) (mm): 13 mm
- Portata nominale (valore kV) - valore kV (acqua): 3,6 m3/h
- Diametro nominale (valore kV) - valvola principale diametro nominale 1 (pollici): 1/2 pollice
- Collegamento di processo/cavo - collegamento conduttore 1 tipo: Filettatura interna
- Collegamento di processo/cavo - collegamento conduttore 1 filettatura: 1/2
- Collegamento di processo/cavo - collegamento conduttore 1 tipo filettatura: G
- Collegamento di processo / cavo - collegamento conduttore 2 tipo: Filettatura interna
- Collegamento di processo/cavo - collegamento conduttore 2 tipo filettatura: G
- Collegamento di processo/cavo - collegamento conduttore 2, descrizione filettatura: 1/2
- Tipo di protezione - tipo di protezione IP (max. In caso di collegamento adatto): IP65
- Tensione - Tensione della batteria: No
- Tensione - tensione min / tensione nominale: 230 V
- Tensione - tensione max / tensione nominale: 230 V
- Tensione - tensione alternata: Sì
- Tensione - tensione continua: No
- Tensione - tolleranza di tensione positiva: 10%
- Tensione - tolleranza di tensione negativa: 10 %
- Bobina (nucleo) Kern - dimensione bobina: 32 mm
- Bobina (nucleo) Kern - bobina di commutazione protezione da sovratensione: Senza
- Bobina (nucleo) Kern - Bobina di collegamento raddrizzatore: No
- Bobina (nucleo) Kern - bobina di commutazione protezione poli: No
- Bobina (nucleo) Kern - bobina di commutazione diodo di rotazione libera: No
- Bobina (nucleo) Kern versione a bassa rumorosità: No
- Bobina (nucleo) Kern Art: Overclared
- Bobina (nucleo) Kern - materiale bobina (rivestimento): EP (resina epossidica)
- Bobina (nucleo) Kern - Coil particolarità: Per alte temperature
- Bobina (nucleo) Kern - classe di isolamento termico dell'azionamento: H
- Bobina (nucleo) Kern - potenza di accensione AC: 24 V
- A
- Bobina (nucleo) Kern - parte a contatto con il Kern materiale: Acciaio inox
- Bobina (nucleo) Kern - parte a contatto con il fluido tappo materiale: Acciaio inox
- Bobina (nucleo) Kern - potenza nominale AC: 8 V.
- A
- Materiali - valvola principale materiale a contatto con il materiale: Ottone
- Materiali - pilota materiale a contatto con il fluido: PA (poliammide)
- Materiali - sede della valvola materiale: Ottone
- Materiali - alloggiamento valvola coperchio materiale: Acciaio inox
- Modalità di funzionamento - collegamento di linea per fluidi numero: 2
- Funzionamento - funzione valvola numero posizioni di commutazione: 2
- Funzionamento - funzione valvola: A - chiuso in posizione di riposo - collegamento a pressione 1 (P/NC)A - chiuso in posizione di riposo - collegamento a pressione 1 (P/NC)
- Funzionamento - azionamento manuale: No
- Approvazioni - potenza nominale: 8 W
- Tensione frequenza: 50 Hz
- Tipo prodotto
Valvola magnetica
- Tensione di esercizio
230 V
- Pressione max
0 bar
- Intervallo temperatura media
-30 fino a 100 °C
- Codice articolo produttore
241792
- Max. Temperatura media
100 °C
- Min. Temperatura media
-30 °C
IP65
- Max. Temperatura ambiente
55 °C
- Min. Temperatura ambiente
-30 °C
Documenti & Download
Scheda tecnica
Scheda tecnica 3047184 Bürkert Valvola magnetica 241792 6213 230 V 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3047184 Bürkert Valvola magnetica 241792 6213 230 V 1 pz.
Descrizione
La valvola 6213 EV è una valvola a membrana comandata da servo della serie S.EV. L'accoppiamento a molla della membrana supporta il processo di apertura della valvola. Nella versione standard, la valvola è adatta per l'uso in liquidi. Per l'apertura completa è necessaria una pressione differenziale minima. Per applicazioni a gas e a vuoto è disponibile una versione separata (HP00) che apre la valvola senza pressione differenziale. A seconda delle applicazioni sono disponibili diversi materiali a membrana. L'offerta di alloggiamento comprende ottone, acciaio inox e ghisa rossa. Per altri mercati è disponibile l'ottone resistente alla zincatura. Per ridurre la potenza elettrica durante il funzionamento, le bobine con elettronica Kick and Drop integrata sono disponibili in tecnologia a doppia bobina.
Testo tradotto automaticamente
Testo tradotto automaticamente
Note
Il valore KV indica il flusso di acqua in litri per minuto attraverso una valvola con una pressione di circa 1 bar e una temperatura dell'acqua in un intervallo di 5 - 30 °C. Il valore QNn è l'indicazione della misura del gas in litri al minuto.
