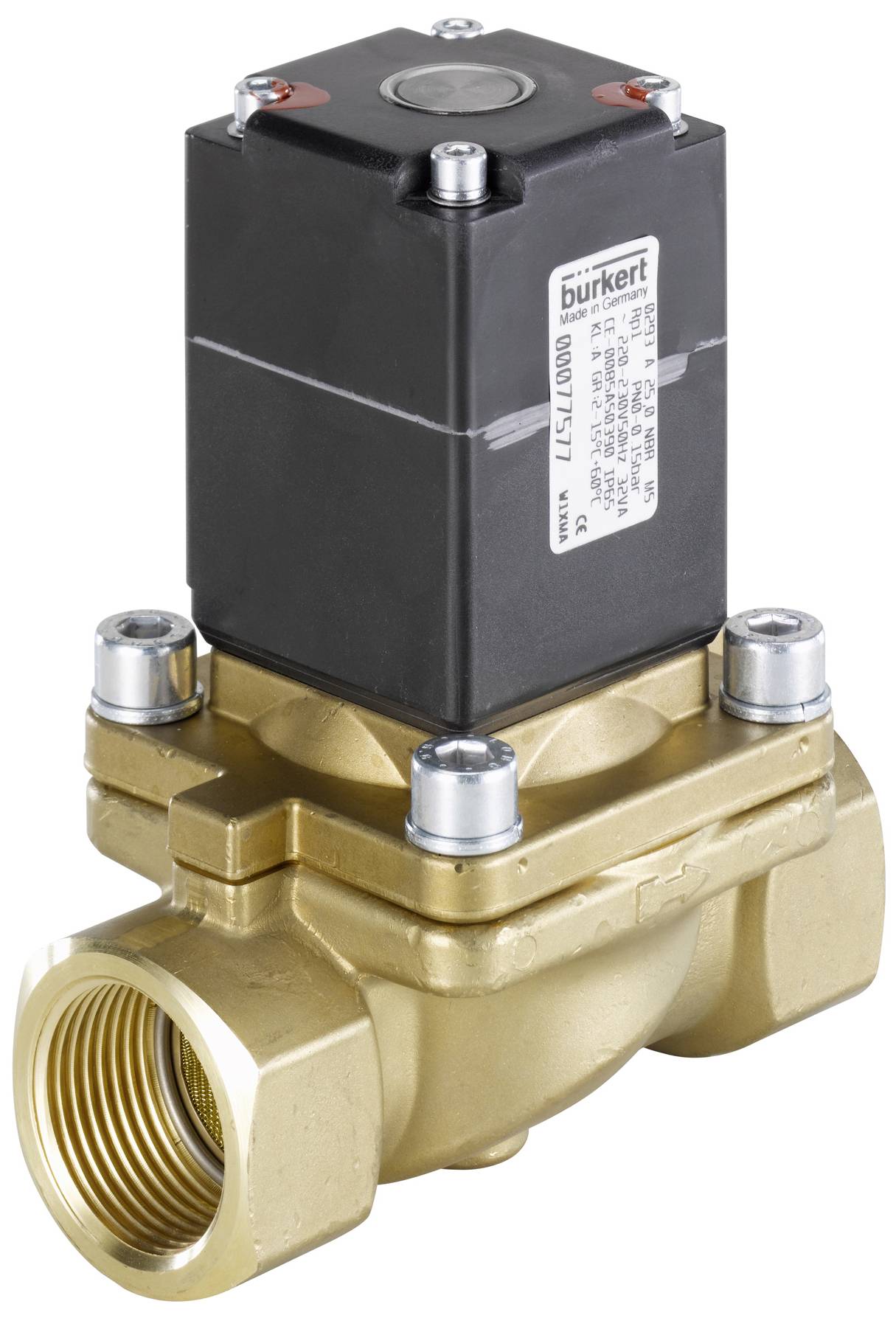

Bürkert Valvola magnetica 279478 0293 230 V G 3/4 Larghezza nom 20 mm Normalmente chiuso 1 pz.
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Numero
Totale (290,98 € / Pezzo)
290,98 €
IVA escl.
Spedizione gratuita
Solo 1 Pezzo(i) disponibili
Highlights & Dettagli
Elettrovalvola a 2/2 vie; ad azione diretta
- Valvola a gas con approvazione DVGW in conformità con EN 161, classe B
- Struttura compatta
- Max. DN25 e 150 mbar
- Alloggiamento in ottone
- Filtro per sporco in ingresso
Dati tecnici
- Materiale guarnizione - guarnizione sedile materiale categoria: Elastomeri
- Materiale guarnizione - materiale guarnizione sedile: NBR (gomma nitrilica)
- Materiale di tenuta - sigillatura all'esterno materiale: NBR (gomma nitrilica)
- Pressione e temperatura - temperatura media min medium: -15 °C
- Pressione e temperatura - temperatura medium max.: 60 °C
- Pressione e temperatura - temperatura ambiente min: -15 °C
- Pressione e temperatura - temperatura ambiente max.: 60 °C
- Pressione e temperatura - pressione nominale min: 0 bar
- Pressione e temperatura - modello a prova di contropressione: No
- Pressione e temperatura - pressione nominale max (liquido): 0,15 bar
- Pressione e temperatura - pressione nominale max (gas): 0,15 bar
- Collegamento elettrico - presa per apparecchi in dotazione: Inclusa
- Collegamento elettrico - presa per apparecchi art. N. Tipo: 00008376 - 2508
- Collegamento elettrico - collegamento elettrico tipo: Schema spina forma A in conformità con DIN EN 175301-803
- Collegamento elettrico - collegamento elettrico posizione: Nella direzione di flusso a sinistra
- Collegamento elettrico - collegamento elettrico numero di contatti: 2 + conduttore di protezione
- Caratteristiche del dispositivo - lunghezza di montaggio: 100 mm
- Caratteristiche dell'apparecchio - principio di funzionamento della valvola principale: Valvola del sedile
- Caratteristiche dispositivo - tempo di commutazione apertura max.: 150 ms.
- Caratteristiche dispositivo - tempo di commutazione di chiusura max.: 250 ms.
- Caratteristiche dispositivo - modalità di funzionamento/durata di accensione nominale: 100%
- Caratteristiche dell'apparecchio - costruzione di valvole: Valvola completa
- Caratteristiche dispositivo - flusso: Sopra il sedile
- Caratteristiche dispositivo - versione a vuoto: No
- Caratteristiche dispositivo - tipo di azionamento: Ancoraggio di sollevamento
- Caratteristiche del dispositivo - Operazione: Diretta
- Caratteristiche dispositivo - separazione dei supporti: No
- Caratteristiche dispositivo - funzione di commutazione: On/off
- Caratteristiche dispositivo - tempo di commutazione min. Apertura: 120 ms.
- Caratteristiche dispositivo - tempo di commutazione min.: 130 ms.
- Caratteristiche dispositivo - tipo di analisi: No
- Caratteristiche dispositivo - impostazione valvola tempo di apertura: No
- Caratteristiche dispositivo - tempo di chiusura impostazione valvola: No
- Caratteristiche del dispositivo - valvola del bruciatore a olio: No
- Caratteristiche dispositivo - versione vapore: No
- Caratteristiche dell'apparecchio - valvola principale con filtro integrato: Sì
- Portata nominale (valore kV) - valore QNn (gas): 5.400 l/min
- Diametro nominale (valore kV) - valvola principale diametro nominale 1 (P) (mm): 20 mm
- Portata nominale (valore kV) - valore kV (acqua): 5 m3/h
- Diametro nominale (valore kV) - valvola principale diametro nominale 1 (pollici): 3/4 pollici
- Collegamento di processo/cavo - collegamento conduttore 1 tipo: Filettatura interna
- Collegamento di processo/linea - collegamento conduttore 1 filettatura: 3/4
- Collegamento di processo/cavo - collegamento conduttore 1 tipo filettatura: G
- Collegamento di processo / cavo - collegamento conduttore 2 tipo: Filettatura interna
- Collegamento di processo/cavo - collegamento conduttore 2 tipo filettatura: G
- Collegamento di processo/linea - collegamento di linea 2 designazione filettatura: 3/4
- Tipo di protezione - tipo di protezione IP (max. In caso di collegamento adatto): IP65
- Tensione - Tensione della batteria: No
- Tensione - tensione min / tensione nominale: 230 V
- Tensione - tensione max / tensione nominale: 230 V
- Tensione - tensione alternata: Sì
- Tensione - tensione continua: No
- Tensione - tolleranza di tensione positiva: 10%
- Tensione - tolleranza di tensione negativa: 10 %
- Bobina (nucleo) Kern - dimensione bobina: 49 mm
- Bobina (nucleo) Kern - bobina di commutazione protezione da sovratensione: Senza
- Bobina (nucleo) Kern - Bobina di collegamento raddrizzatore: No
- Bobina (nucleo) Kern - bobina di commutazione diodo di rotazione libera: No
- Bobina (nucleo) Kern versione a bassa rumorosità: No
- Bobina (nucleo) Kern Art: A blocco
- Bobina (nucleo) Kern - materiale bobina (rivestimento): EP (resina epossidica)
- Bobina (nucleo) Kern - classe di isolamento termico dell'azionamento: H
- Bobina (nucleo) Kern - potenza di accensione AC: 120 V.
- A
- Bobina (nucleo) Kern - parte a contatto con il Kern materiale: Acciaio inox
- Bobina (nucleo) Kern - parte a contatto con il fluido tappo materiale: Acciaio inox
- Bobina (nucleo) Kern - potenza nominale AC: 25 V.
- A
- Bobina (nucleo) Kern - anello scorrevole materiale: PTFE (politetrafluoroetilene)
- Materiali - valvola principale materiale a contatto con il materiale: Ottone
- Modalità di funzionamento - collegamento di linea per fluidi numero: 2
- Funzionamento - funzione valvola numero posizioni di commutazione: 2
- Funzionamento - funzione valvola: A - chiuso in posizione di riposo - collegamento a pressione 1 (P/NC)A - chiuso in posizione di riposo - collegamento a pressione 1 (P/NC)
- Funzionamento - azionamento manuale: No
- Approvazioni - potenza nominale: 16 W
- Tipo di approvazione: DVGW
- Tipo di autorizzazione: GGM
- Tensione frequenza: 50 Hz
- Tipo prodotto
Valvola magnetica
- Tensione di esercizio
230 V
- Pressione max
0 bar
- Materiale alloggiamento
Ottone
- Collegamento
G 3/4
- Temperatura di esercizio
-15 °C (min)
- Intervallo temperatura media
-15 fino a 60 °C
- Codice articolo produttore
279478
- Min. temperatura operativa
-15 °C
- Materiale sigillante
NBR
- Funzioni
Vie/posizioni 2/2
- Max. Temperatura media
60 °C
- Min. Temperatura media
-15 °C
- Valvola intermedia
Gas
- Larghezza nominale
20 mm
- Lunghezza
100 mm
- Valore QNn
5.400 l/min
IP65
- Max. Temperatura ambiente
60 °C
- Min. Temperatura ambiente
-15 °C
- Modalità di funzionamento
Normalmente chiuso
- Valore KV
5 m³/h
- UKCA
Non rilevante
Documenti & Download
Scheda tecnica
Scheda tecnica 3047376 Bürkert Valvola magnetica 279478 0293 230 V G 3/4 Larghezza nom 20 mm Normalmente chiuso 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3047376 Bürkert Valvola magnetica 279478 0293 230 V G 3/4 Larghezza nom 20 mm Normalmente chiuso 1 pz.
Descrizione
Il tipo 293 si spegne senza differenza di pressione. La valvola è ideale per la commutazione di gas infiammabili a bassa pressione. La valvola magnetica di passaggio ad azione diretta viene fornita in modalità di funzionamento A. È chiuso senza corrente. Durante la commutazione, il nucleo magnetico viene serrato contro una molla e apre la valvola. Nell'ingresso è montato un filtro. Con una larghezza nominale di 25, un parafango accessibile per la manutenzione <= 500 µm, ad esempio il nostro tipo TFU001, deve essere montato davanti alla valvola.
Testo tradotto automaticamente
Testo tradotto automaticamente
Note
Il valore KV indica il flusso di acqua in litri per minuto attraverso una valvola con una pressione di circa 1 bar e una temperatura dell'acqua in un intervallo di 5 - 30 °C. Il valore QNn è l'indicazione della misura del gas in litri al minuto.
