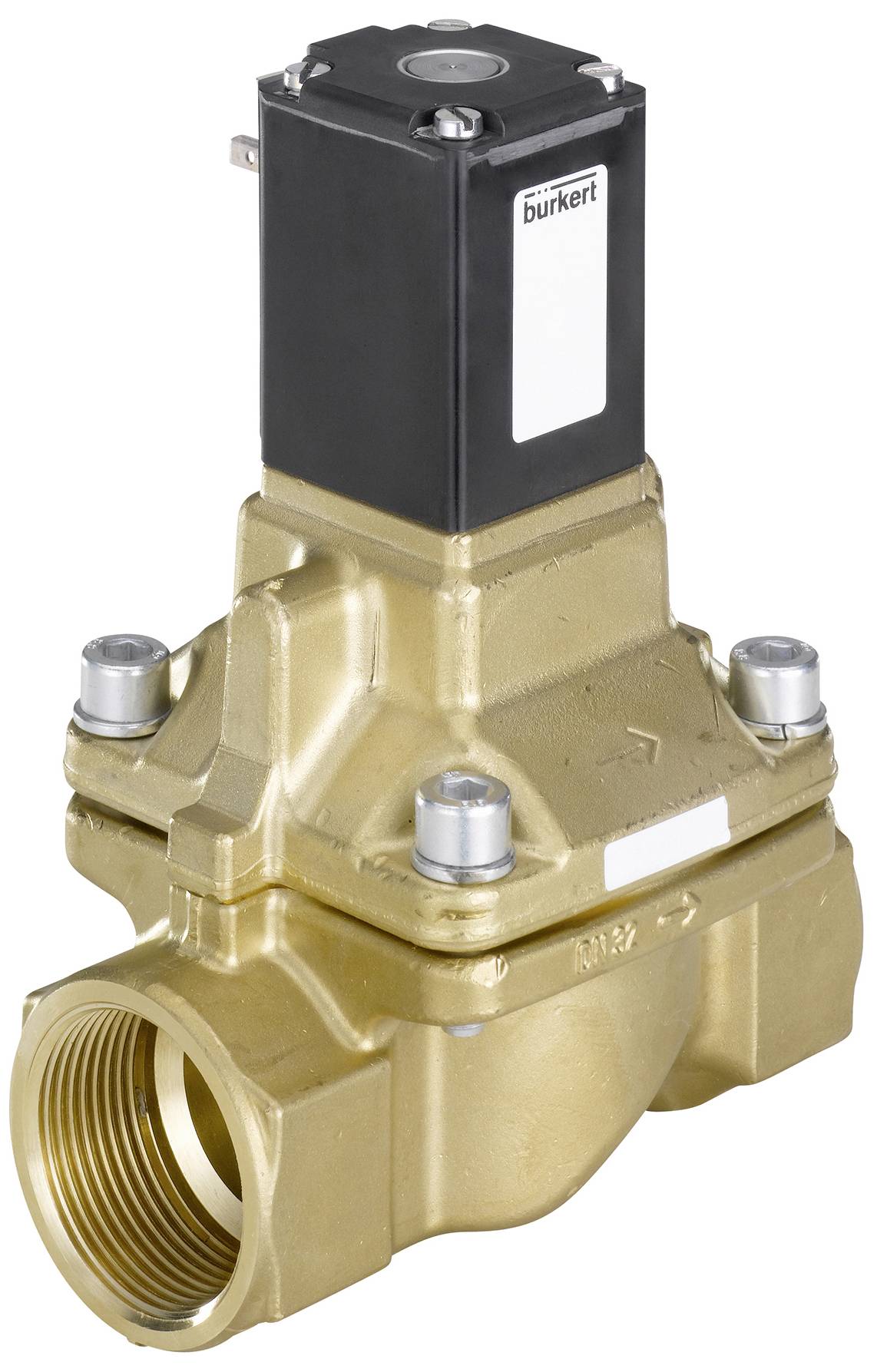

Bürkert Valvola magnetica 295611 5404 230 V 1 pz.
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
245,08 €
3
2% = 5,98 €
239,10 €
5
3% = 8,36 €
236,72 €
10
4% = 9,95 €
235,13 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (245,08 € / Pezzo)
245,08 €
IVA escl.
Spedizione gratuita
Solo 1 Pezzo(i) disponibili
Highlights & Dettagli
Elettrovalvola a 2/2 vie; servopistone
- Valvola a pistone servocomandata fino a un diametro nominale DN50
- Versioni a prova di esplosione per cat. 2
- Adatto per applicazioni con gas e vapore fino a 180°C.
- Valvola di scarico del compressore
- Tecnologia a doppia bobina a risparmio energetico nella versione Kick and Drop
Dati tecnici
- Materiale guarnizione - guarnizione pilota materiale: PTFE (politetrafluoroetilene)
- Materiale guarnizione - guarnizione sedile materiale categoria: Plastica
- Materiale guarnizione - guarnizione sedile materiale: PTFE (politetrafluoroetilene)
- Materiale di tenuta - sigillatura all'esterno materiale: FKM (gomma fluorurata)
- Pressione e temperatura - temperatura media min medium: -10 °C
- Pressione e temperatura - temperatura medium max.: 100 °C
- Pressione e temperatura - temperatura ambiente min: -10 °C
- Pressione e temperatura - temperatura ambiente max.: 55 °C
- Pressione e temperatura - pressione nominale min: 1 bar
- Pressione e temperatura - modello a prova di contropressione: No
- Pressione e temperatura - pressione nominale max (liquido): 25 bar
- Collegamento elettrico - presa per apparecchi in dotazione: Non inclusa
- Collegamento elettrico - collegamento elettrico tipo: Schema spina forma A in conformità con DIN EN 175301-803
- Collegamento elettrico - collegamento elettrico posizione: Nella direzione di flusso a sinistra
- Collegamento elettrico - collegamento elettrico numero di contatti: 2 + conduttore di protezione
- Caratteristiche del dispositivo - lunghezza di montaggio: 100 mm
- Caratteristiche dell'apparecchio - principio di funzionamento della valvola principale: Valvola del sedile
- Caratteristiche dispositivo - tempo di commutazione apertura max.: 400 ms.
- Caratteristiche dispositivo - tempo di commutazione di chiusura max.: 1.500 ms.
- Caratteristiche dispositivo - modalità di funzionamento/durata di accensione nominale: 100%
- Caratteristiche dell'apparecchio - costruzione di valvole: Valvola completa
- Caratteristiche dispositivo - flusso: Sopra il sedile
- Caratteristiche dispositivo - versione a vuoto: No
- Caratteristiche dispositivo - tipo di ossigeno: No
- Caratteristiche dispositivo - tipo di azionamento: Ancoraggio di sollevamento
- Caratteristiche del dispositivo - Operazione: Servocomandata
- Caratteristiche dispositivo - separazione dei supporti: No
- Caratteristiche dispositivo - funzione di commutazione: On/off
- Caratteristiche dispositivo - tempo di commutazione min. Apertura: 100 ms.
- Caratteristiche dispositivo - tempo di commutazione min.: 300 ms.
- Caratteristiche dispositivo - tipo di analisi: No
- Caratteristiche dispositivo - impostazione valvola tempo di apertura: No
- Caratteristiche dispositivo - tempo di chiusura impostazione valvola: No
- Caratteristiche del dispositivo - valvola del bruciatore a olio: No
- Caratteristiche dispositivo - versione vapore: No
- Caratteristiche del dispositivo - guida del nucleo: Anello scorrevole
- Caratteristiche dispositivo - valvola principale con filtro integrato: No
- Portata nominale (valore kV) - valore QNn (gas): 7.500 l/min
- Diametro nominale (valore kV) - valvola principale diametro nominale 1 (P) (mm): 20 mm
- Portata nominale (valore kV) - valore kV (acqua): 7 m3/h
- Diametro nominale (valore kV) - valvola principale diametro nominale 1 (pollici): 3/4 pollici
- Collegamento di processo/cavo - collegamento conduttore 1 tipo: Filettatura interna
- Collegamento di processo/linea - collegamento conduttore 1 filettatura: 3/4
- Collegamento di processo/cavo - collegamento conduttore 1 tipo filettatura: G
- Collegamento di processo / cavo - collegamento conduttore 2 tipo: Filettatura interna
- Collegamento di processo/cavo - collegamento conduttore 2 tipo filettatura: G
- Collegamento di processo/linea - collegamento di linea 2 designazione filettatura: 3/4
- Tipo di protezione - tipo di protezione IP (max. In caso di collegamento adatto): IP65
- Tensione - Tensione della batteria: No
- Tensione - tensione min / tensione nominale: 230 V
- Tensione - tensione max / tensione nominale: 230 V
- Tensione - tensione alternata: Sì
- Tensione - tensione continua: No
- Tensione - tolleranza di tensione positiva: 10%
- Tensione - tolleranza di tensione negativa: 10 %
- Bobina (nucleo) Kern - dimensione bobina: 32 mm
- Bobina (nucleo) Kern - bobina di commutazione protezione da sovratensione: Senza
- Bobina (nucleo) Kern - Bobina di collegamento raddrizzatore: No
- Bobina (nucleo) Kern - bobina di commutazione diodo di rotazione libera: No
- Bobina (nucleo) Kern - Kick and Drop bobina: Tecnologia a risparmio energetico possibile
- Bobina (nucleo) Kern versione a bassa rumorosità: No
- Bobina (nucleo) Kern Art: Overclared
- Bobina (nucleo) Kern - materiale bobina (avvolgimento): PA (poliammide)
- Bobina (nucleo) Kern - classe di isolamento termico dell'azionamento: B
- Bobina (nucleo) Kern - potenza di accensione AC: 32 V.
- A
- Bobina (nucleo) Kern - parte a contatto con il Kern materiale: Acciaio inox
- Bobina (nucleo) Kern - parte a contatto con il fluido tappo materiale: Acciaio inox
- Bobina (nucleo) Kern - potenza nominale DC: 8 W
- Bobina (nucleo) Kern - potenza ridotta DC: 8 W
- Bobina (nucleo) Kern - potenza nominale AC: 18 V.
- A
- Bobina (nucleo) Kern - anello scorrevole materiale: PTFE (politetrafluoroetilene)
- Materiali - valvola principale materiale a contatto con il materiale: Ottone
- Materiali - sede della valvola materiale: Ottone
- Modalità di funzionamento - collegamento di linea per fluidi numero: 2
- Funzionamento - funzione valvola numero posizioni di commutazione: 2
- Funzionamento - funzione valvola: A - chiuso in posizione di riposo - collegamento a pressione 1 (P/NC)A - chiuso in posizione di riposo - collegamento a pressione 1 (P/NC)
- Funzionamento - azionamento manuale: No
- Approvazioni - potenza nominale: 8 W
- Tensione frequenza: 50 Hz
- Tipo prodotto
Valvola magnetica
- Tensione di esercizio
230 V
- Pressione max
1 bar
- Intervallo temperatura media
-10 fino a 100 °C
- Codice articolo produttore
295611
- Max. Temperatura media
100 °C
- Min. Temperatura media
-10 °C
IP65
- Max. Temperatura ambiente
55 °C
- Min. Temperatura ambiente
-10 °C
Documenti & Download
Scheda tecnica
Scheda tecnica 3047339 Bürkert Valvola magnetica 295611 5404 230 V 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3047339 Bürkert Valvola magnetica 295611 5404 230 V 1 pz.
Descrizione
La valvola 5404 è una valvola a pistone servocomandata ed è disponibile come modello NC e NO. Per la funzione di commutazione della valvola è necessaria una pressione differenziale minima. Le bobine magnetiche sono sollecitati con resina epossidica di alta qualità. Per ridurre la potenza elettrica durante il funzionamento, le bobine con elettronica integrata "Kick and Drop" (KD) sono disponibili in tecnologia a bobina doppia. In combinazione con un connettore conforme a DIN EN 175301-803 forma A, le valvole soddisfano il tipo di protezione IP65. La presa per apparecchi non è inclusa nella fornitura e deve essere ordinata separatamente.
Testo tradotto automaticamente
Testo tradotto automaticamente
Note
Il valore KV indica il flusso di acqua in litri per minuto attraverso una valvola con una pressione di circa 1 bar e una temperatura dell'acqua in un intervallo di 5 - 30 °C. Il valore QNn è l'indicazione della misura del gas in litri al minuto.
