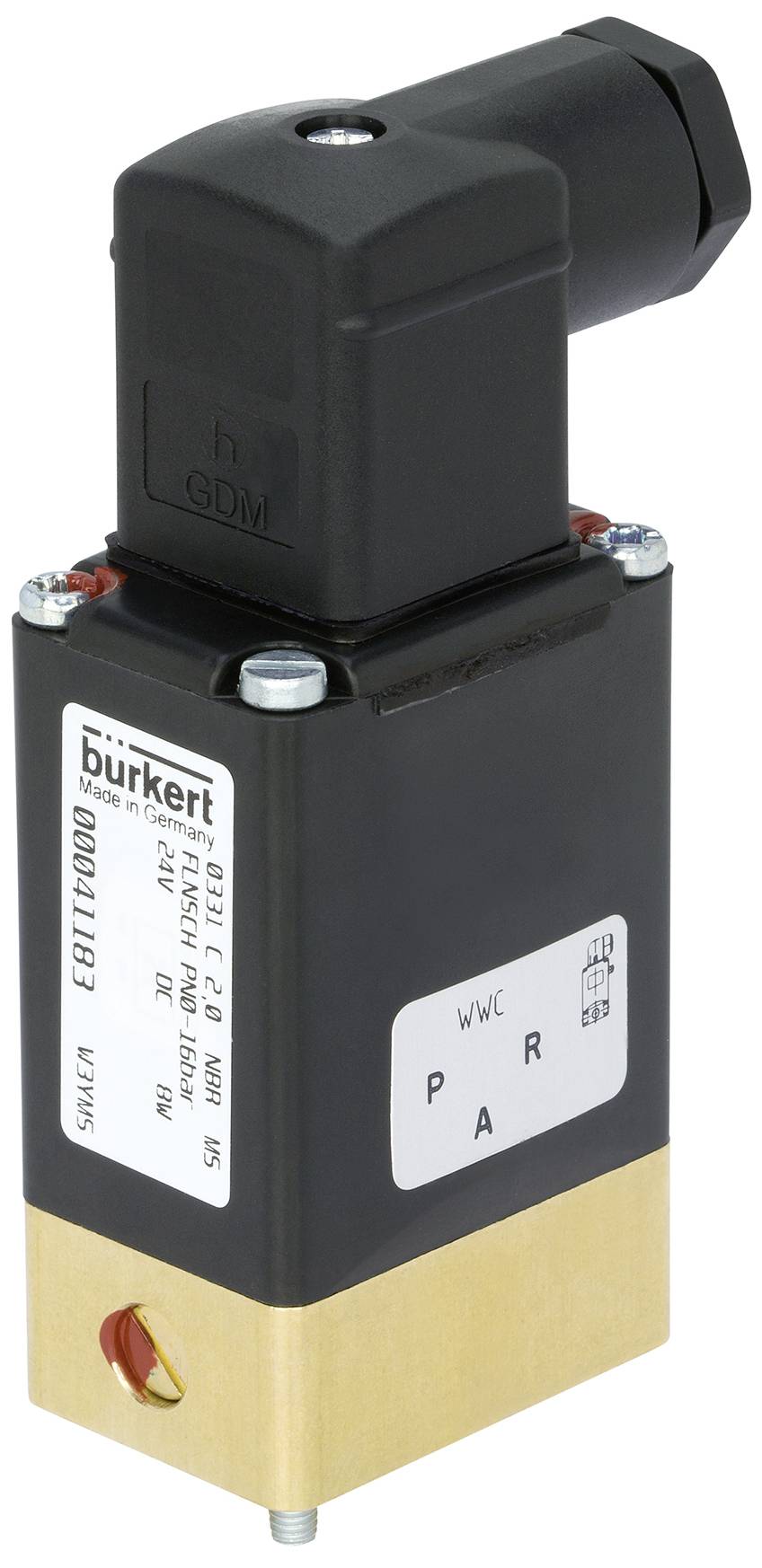

Bürkert Valvola magnetica 41195 0331 24 V 1 pz.
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Numero
Totale (143,43 € / Pezzo)
143,43 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Avete già l'offerta migliore per la vostra quantità.
La selezione ottimale per la quantità inserita viene calcolata automaticamente, compresi il prezzo (escl. spedizione) e i tempi di consegna.
Highlights & Dettagli
Elettrovalvola 3/2 vie, ad azione diretta
- Valvola ad azione diretta, separata dai supporti fino al diametro nominale DN 4
- Valvola pilota con flangia specifica per spazzolino (SFB)
- Tecnologia di ancoraggio pieghevole senza manutenzione
- Azionamento manuale robusto e facile da usare
- Versioni a prova di esplosione
Dati tecnici
- Azionamento - azionamento manuale materiale: PA (poliammide)
- Materiale guarnizione - guarnizione sedile materiale categoria: Elastomeri
- Materiale guarnizione - materiale guarnizione sedile: NBR (gomma nitrilica)
- Materiale di tenuta - sigillatura all'esterno materiale: NBR (gomma nitrilica)
- Materiale guarnizione - guarnizione sedile in materiale durezza Shore: 70
- Pressione e temperatura - temperatura media min medium: 0 °C
- Pressione e temperatura - temperatura medium max.: 80 °C
- Pressione e temperatura - temperatura ambiente max.: 55 °C
- Pressione e temperatura - pressione nominale min: 0 bar
- Pressione e temperatura - modello a prova di contropressione: No
- Pressione e temperatura - pressione nominale max (liquido): 10 bar
- Pressione e temperatura - temperatura superficie max. 155 °C
- Collegamento elettrico - presa per apparecchi in dotazione: Inclusa
- Collegamento elettrico - presa per apparecchi art. N. Tipo: 00008376 - 2508
- Collegamento elettrico - collegamento elettrico tipo: Schema spina forma A in conformità con DIN EN 175301-803
- Collegamento elettrico - collegamento elettrico posizione: Superiore
- Collegamento elettrico - collegamento elettrico numero di contatti: 2 + conduttore di protezione
- Collegamento elettrico - collegamento elettrico polarità: Irrilevante
- Collegamento elettrico - collegamento elettrico materiale: Ottone
- Caratteristiche del dispositivo - lunghezza di montaggio: 46 mm
- Caratteristiche dell'apparecchio - principio di funzionamento della valvola principale: Valvola del sedile
- Caratteristiche dispositivo - tempo di commutazione apertura max.: 20 ms.
- Caratteristiche dispositivo - tempo di commutazione di chiusura max.: 20 ms.
- Caratteristiche dispositivo - modalità di funzionamento/durata di accensione nominale: 100%
- Caratteristiche dell'apparecchio - costruzione di valvole: Valvola completa
- Caratteristiche dispositivo - flusso: Sotto il sedile
- Caratteristiche dispositivo - versione a vuoto: No
- Caratteristiche dispositivo - tipo di fissaggio: Viti metriche
- Caratteristiche dispositivo - tipo di azionamento: Ancoraggio pieghevole
- Caratteristiche del dispositivo - Operazione: Diretta
- Caratteristiche del dispositivo - separazione dei supporti: Sì
- Caratteristiche dispositivo - funzione di commutazione: On/off
- Caratteristiche dispositivo - tempo di commutazione min. Apertura: 10 ms.
- Caratteristiche dispositivo - tempo di commutazione min.: 10 ms.
- Caratteristiche dispositivo - tipo di analisi: No
- Caratteristiche dispositivo - impostazione valvola tempo di apertura: No
- Caratteristiche dispositivo - tempo di chiusura impostazione valvola: No
- Caratteristiche del dispositivo - valvola del bruciatore a olio: No
- Caratteristiche dispositivo - versione vapore: No
- Caratteristiche dispositivo - valvola principale con filtro integrato: No
- Diametro nominale (valore kV) - valvola principale diametro nominale 1 (P) (mm): 3 mm
- Portata nominale (valore kV) - valore kV (acqua): 0,12 m3/h
- Diametro nominale (valore kV) - valvola principale diametro nominale 1 (pollici): 1/8 pollici
- Diametro nominale (valore kV) - valvola principale diametro nominale 3 (R) (mm): 3 mm
- Collegamento di processo/linea - collegamento conduttore 1 tipo: Flangia
- Collegamento di processo/linea - collegamento conduttore 2 tipo: Flangia
- Collegamento di processo / cavo - collegamento conduttore 1 flangia: Flangia a spazzola 32 x 46 modello flangia a spazzola 32 x 46 modello A2
- Collegamento di processo/linea - collegamento di linea 3 tipo: Flangia
- Collegamento di processo / cavo - collegamento di linea 2 flangia: Flangia a spazzola 32 x 46 modello flangia a spazzola 32 x 46 modello A2
- Collegamento di processo / cavo - collegamento di linea 3 flangia: Flangia a spazzola 32 x 46 modello flangia a spazzola 32 x 46 modello A2
- Tipo di protezione - tipo di protezione IP (max. In caso di collegamento adatto): IP65
- Tensione - Tensione della batteria: Sì
- Tensione - tensione min / tensione nominale: 24 V.
- Tensione - tensione max / tensione nominale: 24 V.
- Tensione - tensione alternata: No
- Tensione - tensione continua: Sì
- Tensione - tolleranza di tensione positiva: 10%
- Tensione - tolleranza di tensione negativa: 10 %
- Bobina (nucleo) Kern - bobina di commutazione protezione da sovratensione: Senza
- Bobina (nucleo) Kern - Bobina di collegamento raddrizzatore: No
- Bobina (nucleo) Kern - bobina di commutazione protezione poli: No
- Bobina (nucleo) Kern - bobina di commutazione diodo di rotazione libera: No
- Bobina (nucleo) Kern versione a bassa rumorosità: No
- Bobina (nucleo) Kern Art: A blocco
- Bobina (nucleo) Kern - materiale bobina (rivestimento): EP (resina epossidica)
- Bobina (nucleo) Kern - classe di isolamento termico dell'azionamento: H
- Bobina (nucleo) Kern - potenza nominale DC: 11 W.
- Bobina (nucleo) Kern - potenza ridotta DC: 11 W.
- Materiali - valvola principale materiale a contatto con il materiale: Ottone
- Materiali - sede della valvola materiale: Ottone
- Modalità di funzionamento - collegamento di linea per fluidi numero: 3
- Funzionamento - funzione valvola numero posizioni di commutazione: 2
- Funzionamento - funzione valvola: C - chiuso in posizione di riposo - collegamento a pressione 1 (P/NC), collegamento di lavoro 2 (A/OUT) dopo la porta 3 (R/NO) aperto C - chiuso in posizione di riposo - collegamento a pressione 1 (P/NC), collegamento di lavoro 2 (A/OUT) dopo la porta 3 (R/NO) aperto
- Funzionamento - azionamento manuale: Sì
- Funzionamento - azionamento manuale tipo: Pulsante
- Funzionamento - Arresto azionamento manuale: Sì
- Approvazioni - potenza nominale: 8 W
- Tipo prodotto
Valvola magnetica
- Tensione di esercizio
24 V
- Pressione max
0 bar
- Intervallo temperatura media
0 fino a 80 °C
- Codice articolo produttore
41195
- Max. Temperatura media
80 °C
- Min. Temperatura media
0 °C
IP65
- Max. Temperatura ambiente
55 °C
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3047062 Bürkert Valvola magnetica 41195 0331 24 V 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3047062 Bürkert Valvola magnetica 41195 0331 24 V 1 pz.
Descrizione
La valvola 0331 è una valvola di ancoraggio pieghevole ad azione diretta, separata dai supporti. È disponibile nelle versioni a 3/2 e 2/2 vie. Come versione a 3/2 vie può essere utilizzato come distributore o miscelatore. A seconda delle applicazioni sono disponibili diversi materiali a membrana e modalità di azione. L'offerta di alloggiamento è composta da ottone, acciaio inox, PEEK e polipropilene. Le bobine magnetiche sono sollecitati con un epossidico chimicamente resistente. Poiché il sistema a bobina è separato dal mezzo da medium tramite una membrana, la valvola è particolarmente adatta per sostanze critiche come acidi aggressivi e alcali. Per la messa in funzione e la verifica, il 0331 è dotato di un azionamento manuale. Per ridurre il fabbisogno energetico, tutte le bobine possono essere fornite con una riduzione elettronica della potenza o come modello a impulsi. Lo stato di commutazione può essere effettuato tramite un feedback di posizione come segnale binario o NAMUR.
Testo tradotto automaticamente
Testo tradotto automaticamente
Note
Il valore KV indica il flusso di acqua in litri per minuto attraverso una valvola con una pressione di circa 1 bar e una temperatura dell'acqua in un intervallo di 5 - 30 °C. Il valore QNn è l'indicazione della misura del gas in litri al minuto.
