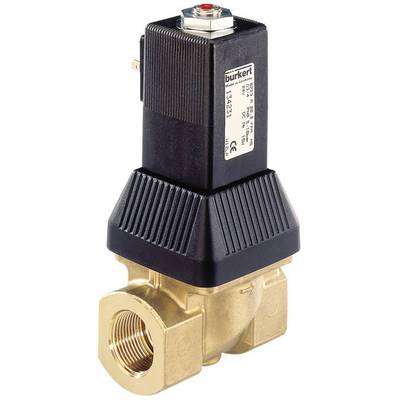

Immagine simile

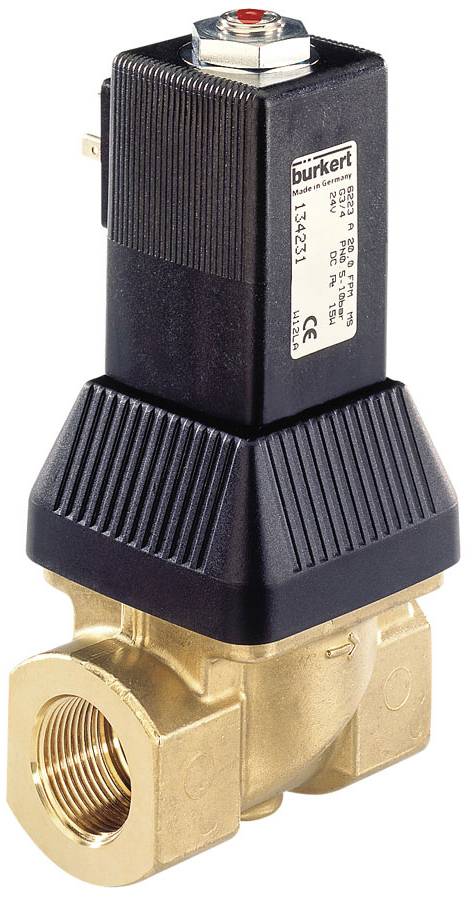

Immagine simile
Bürkert Valvola per il controllo proporzionale della pressione 134230 6223 1 pz.
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Numero
Totale (225,41 € / Pezzo)
225,41 €
IVA escl.
Spedizione gratuita
Solo 9 Pezzo(i) disponibili
Highlights & Dettagli
Valvola proporzionale a 2/2 vie, montata.
- Valvola di regolazione per la regolazione continua di liquidi
- Isteresi ridotta e elevata riproducibilità
- Comando con segnale PWM
- Valvola di chiusura ermetica comandata in anticipo
Dati tecnici
- Materiale guarnizione - guarnizione pilota materiale: FKM (gomma fluorurata)
- Materiale guarnizione - guarnizione sedile materiale categoria: Elastomeri
- Materiale guarnizione - guarnizione sedile materiale: FKM (gomma fluorurata)
- Materiale di tenuta - sigillatura all'esterno materiale: FKM (gomma fluorurata)
- Pressione e temperatura - temperatura media min medium: -10 °C
- Pressione e temperatura - temperatura medium max. 90 °C
- Pressione e temperatura - temperatura ambiente min: -10 °C
- Pressione e temperatura - temperatura ambiente max.: 55 °C
- Pressione e temperatura - pressione nominale min: 0,5 bar
- Pressione e temperatura - pressione nominale max.: 10 bar
- Pressione e temperatura - pressione differenziale max.: 10 bar
- Collegamento elettrico - presa per apparecchi in dotazione: Non inclusa
- Collegamento elettrico - collegamento elettrico tipo: Schema spina forma A in conformità con DIN EN 175301-803
- Collegamento elettrico - collegamento elettrico posizione: Nella direzione di flusso a sinistra
- Collegamento elettrico - collegamento elettrico numero di contatti: 2 + conduttore di protezione
- Collegamento elettrico - tipo di collegamento elettrico: maschio
- Caratteristiche dell'apparecchio - principio di funzionamento della valvola principale: Pistone
- Caratteristiche dispositivo - modalità di funzionamento/durata di accensione nominale: 100%
- Caratteristiche dispositivo - flusso: Sopra il sedile
- Caratteristiche dispositivo - versione a vuoto: No
- Caratteristiche dispositivo - tipo di ossigeno: No
- Caratteristiche dispositivo - tipo di azionamento: Ancoraggio di sollevamento
- Caratteristiche del dispositivo - Operazione: Servocomandata
- Caratteristiche dispositivo - separazione dei supporti: No
- Caratteristiche dispositivo - funzione di commutazione: Fissa
- Caratteristiche dispositivo - tipo di analisi: No
- Caratteristiche dispositivo - versione vapore: No
- Caratteristiche del dispositivo - guida del nucleo: Anello scorrevole
- Caratteristiche dispositivo - frequenza PWM min.: 180 Hz
- Caratteristiche dispositivo - frequenza PWM max.: 280 Hz
- Caratteristiche dispositivo - intervallo di regolazione: 1:10
- Caratteristiche del dispositivo - guida del nucleo 2: Anello scorrevole
- medium & calibration - posizione di montaggio: Qualsiasi
- Portata nominale (valore kV) - valore QNn (gas): 1,509 l/min
- Diametro nominale (valore kV) - comando pilota diametro nominale (mm): 1,2 mm
- Diametro nominale (valore kV) - valvola principale diametro nominale 1 (P) (mm): 10 mm
- Portata nominale (valore kV) - valore kV (acqua): 1,5 m3/h
- Diametro nominale (valore kV) - valvola principale diametro nominale 1 (pollici): 3/8 pollici
- Collegamento di processo/cavo - collegamento conduttore 1 tipo: Filettatura interna
- Collegamento di processo/cavo - collegamento conduttore 1 filettatura: 1/2
- Collegamento di processo/cavo - collegamento conduttore 1 tipo filettatura: G
- Collegamento di processo / cavo - collegamento conduttore 2 tipo: Filettatura interna
- Collegamento di processo/cavo - collegamento conduttore 2 tipo filettatura: G
- Collegamento di processo/cavo - collegamento conduttore 2, descrizione filettatura: 1/2
- Tipo di protezione - tipo di protezione IP (max. In caso di collegamento adatto): IP65
- Tensione - tensione min / tensione nominale: 24 V.
- Tensione - tensione max / tensione nominale: 24 V.
- Tensione - tensione alternata: No
- Tensione - tensione continua: Sì
- Tensione - tolleranza di tensione positiva: 10%
- Tensione - tolleranza di tensione negativa: 10 %
- Bobina (nucleo) Kern - dimensione bobina: 32 mm
- Bobina (nucleo) Kern Art: Overclared
- Bobina (nucleo) Kern - materiale bobina (avvolgimento): PA (poliammide)
- Bobina (nucleo) Kern - classe di isolamento termico dell'azionamento: H
- Bobina (nucleo) Kern - parte a contatto con il Kern materiale: Acciaio inox
- Bobina (nucleo) Kern - parte a contatto con il fluido tappo materiale: Acciaio inox
- Bobina (nucleo) Kern - parte a contatto con il fluido tubo guida nucleo materiale: Acciaio inox
- Bobina (nucleo) Kern - parte a contatto con il fluido elemento guida nucleo 1 materiale: PTFE (politetrafluoroetilene)
- Bobina (nucleo) Kern - parte a contatto con il fluido elemento guida nucleo 2 materiale: PTFE (politetrafluoroetilene)
- Bobina (nucleo) Kern - parte a contatto con il fluido boccola distanziale materiale: Acciaio inox
- Materiali - valvola principale materiale a contatto con il materiale: Ottone
- Modalità di funzionamento - collegamento di linea per fluidi numero: 2
- Funzionamento - funzione valvola numero posizioni di commutazione: 2
- Funzionamento - funzione valvola: A - chiuso in posizione di riposo - collegamento a pressione 1 (P/NC)A - chiuso in posizione di riposo - collegamento a pressione 1 (P/NC)
- Approvazioni - potenza nominale: 8 W
- Tipo
134230
- Tipo prodotto
Valvola per il controllo proporzionale della pressione
- Pressione max
10 bar
- Codice articolo produttore
134230
- Pressione operativa (min.)
0.5 bar
- Intervallo temperatura media
-10 fino a 90 °C
- Max. Temperatura media
90 °C
- Min. Temperatura media
-10 °C
IP65
- Max. Temperatura ambiente
55 °C
- Min. Temperatura ambiente
-10 °C
- UKCA
Non rilevante
Documenti & Download
Scheda tecnica
Scheda tecnica 3047094 Bürkert Valvola per il controllo proporzionale della pressione 134230 6223 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3047094 Bürkert Valvola per il controllo proporzionale della pressione 134230 6223 1 pz.
Descrizione
La valvola di tipo 6223 può essere utilizzata come attuatore per la regolazione di grandi quantità di liquido. La bassa isteresi, l'elevata riproducibilità e la buona sensibilità di risposta garantiscono un buon comportamento di posizionamento. La valvola è a chiusura ermetica. La bobina inserita può essere facilmente sostituita.
