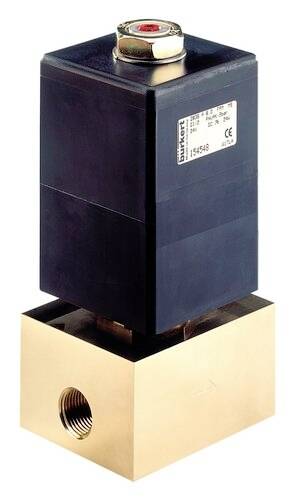

Bürkert Valvola per il controllo proporzionale della pressione 154545 2836 G 1/2 Larghezza nom 6 mm Materiale cassa Acci
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Numero
Totale (933,61 € / Pezzo)
933,61 €
IVA escl.
Spedizione gratuita
Solo 1 Pezzo(i) disponibili
Highlights & Dettagli
Valvola proporzionale a 2/2 vie
- Per un'elevata portata dei supporti
- Ad azione diretta, chiuso senza corrente
- Pressione di esercizio 0... 25 bar
- Larghezza nominale DN 3,0... 12 mm
- Collegamento cavo 1/2” e 3/4”
Dati tecnici
- Materiale guarnizione - guarnizione sedile materiale categoria: Elastomeri
- Materiale guarnizione - guarnizione sedile materiale: FKM (gomma fluorurata)
- Materiale di tenuta - sigillatura all'esterno materiale: FKM (gomma fluorurata)
- Pressione e temperatura - temperatura media min medium: -10 °C
- Pressione e temperatura - temperatura medium max. 90 °C
- Pressione e temperatura - temperatura ambiente min: -10 °C
- Pressione e temperatura - temperatura ambiente max.: 55 °C
- Pressione e temperatura - pressione nominale min: -1 bar
- Pressione e temperatura - pressione nominale max.: 8 bar
- Pressione e temperatura - pressione differenziale max.: 8 bar
- Collegamento elettrico - presa per apparecchi in dotazione: Non inclusa
- Collegamento elettrico - collegamento elettrico tipo: Schema spina forma A in conformità con DIN EN 175301-803
- Collegamento elettrico - collegamento elettrico posizione: Nella direzione di flusso a sinistra
- Collegamento elettrico - collegamento elettrico numero di contatti: 2 + conduttore di protezione
- Collegamento elettrico - tipo di collegamento elettrico: maschio
- Caratteristiche dell'apparecchio - principio di funzionamento della valvola principale: Valvola del sedile
- Caratteristiche dispositivo - modalità di funzionamento/durata di accensione nominale: 100%
- Caratteristiche dispositivo - flusso: Sotto il sedile
- Caratteristiche dispositivo - versione a vuoto: No
- Caratteristiche dispositivo - tipo di ossigeno: No
- Caratteristiche dispositivo - tipo di azionamento: Ancoraggio di sollevamento
- Caratteristiche del dispositivo - Operazione: Diretta
- Caratteristiche dispositivo - separazione dei supporti: No
- Caratteristiche dispositivo - funzione di commutazione: Fissa
- Caratteristiche dispositivo - tipo di analisi: No
- Caratteristiche dispositivo - versione vapore: No
- Caratteristiche del dispositivo - guida del nucleo: Anello scorrevole
- Caratteristiche dispositivo - frequenza PWM min.: 150 Hz
- Caratteristiche dispositivo - frequenza PWM max.: 180 Hz
- Caratteristiche dispositivo - intervallo di regolazione: 1:25
- Caratteristiche del dispositivo - guida del nucleo 2: Boccola di scorrimento
- medium & calibration - posizione di montaggio: Qualsiasi
- medium & calibration - adatto per liquidi: Sì
- medium & calibration - adatto per mezzi gassosi: Sì
- Portata nominale (valore kV) - valore QNn (gas): 970 l/min
- Diametro nominale (valore kV) - valvola principale diametro nominale 1 (P) (mm): 6 mm
- Portata nominale (valore kV) - valore kV (acqua): 0,9 m3/h
- Diametro nominale (valore kV) - valvola principale diametro nominale 1 (pollici): 1/4 pollici
- Collegamento di processo/cavo - collegamento conduttore 1 tipo: Filettatura interna
- Collegamento di processo/cavo - collegamento conduttore 1 filettatura: 1/2
- Collegamento di processo/cavo - collegamento conduttore 1 tipo filettatura: G
- Collegamento di processo / cavo - collegamento conduttore 2 tipo: Filettatura interna
- Collegamento di processo/cavo - collegamento conduttore 2 tipo filettatura: G
- Collegamento di processo/cavo - collegamento conduttore 2, descrizione filettatura: 1/2
- Tipo di protezione - tipo di protezione IP (max. In caso di collegamento adatto): IP65
- Tensione - tensione min / tensione nominale: 24 V.
- Tensione - tensione max / tensione nominale: 24 V.
- Tensione - tensione alternata: No
- Tensione - tensione continua: Sì
- Tensione - tolleranza di tensione positiva: 10%
- Tensione - tolleranza di tensione negativa: 10 %
- Bobina (nucleo) Kern - dimensione bobina: 72 mm
- Bobina (nucleo) Kern Resistore: 13,5 Ohm
- Bobina (nucleo) Kern Art: Overclared
- Bobina (nucleo) Kern - materiale bobina (rivestimento): EP (resina epossidica)
- Bobina (nucleo) Kern - classe di isolamento termico dell'azionamento: H
- Bobina (nucleo) Kern - parte a contatto con il Kern materiale: Acciaio inox
- Bobina (nucleo) Kern - parte a contatto con il fluido tappo materiale: Acciaio inox
- Bobina (nucleo) Kern - parte a contatto con il fluido tubo guida nucleo materiale: Acciaio inox
- Bobina (nucleo) Kern - parte a contatto con il fluido elemento guida nucleo 1 materiale: PTFE (politetrafluoroetilene)
- Bobina (nucleo) Kern - parte a contatto con i media elemento guida nucleo 2 materiale: PEEK (polietereterchetone)
- Bobina (nucleo) Kern - parte a contatto con il fluido boccola distanziale materiale: Acciaio inox
- Materiali - valvola principale materiale a contatto con il materiale: Acciaio inox
- Modalità di funzionamento - collegamento di linea per fluidi numero: 2
- Funzionamento - funzione valvola numero posizioni di commutazione: 2
- Funzionamento - funzione valvola: A - chiuso in posizione di riposo - collegamento a pressione 1 (P/NC)A - chiuso in posizione di riposo - collegamento a pressione 1 (P/NC)
- Approvazioni - potenza nominale: 24 W
- Tipo
154545
- Tipo prodotto
Valvola per il controllo proporzionale della pressione
- Tensione di esercizio
24 V/DC
- Materiale alloggiamento
Acciaio inox
- Collegamento
G 1/2
- Pressione max
8 bar
- Temperatura di esercizio
-10 °C (min)
- Min. temperatura operativa
-10 °C
- Assorbimento potenza elettrica
24 W
- Codice articolo produttore
154545
- Pressione operativa (min.)
-1 bar
- Materiale sigillante
FKM
- Funzioni
Vie/posizioni 2/2
- Intervallo temperatura media
-10 fino a 90 °C
- Max. Temperatura media
90 °C
- Min. Temperatura media
-10 °C
- Valvola intermedia
Medi neutri
- Larghezza nominale
6 mm
- Valore QNn
970 l/min
IP65
- Max. Temperatura ambiente
55 °C
- Min. Temperatura ambiente
-10 °C
- Modalità di funzionamento
Azione diretta
- Valore KV
0.9 m³/h
Documenti & Download
Scheda tecnica
Scheda tecnica 3047107 Bürkert Valvola per il controllo proporzionale della pressione 154545 2836 G 1/2 Larghezza nom 6 mm Materiale cassa Acci
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3047107 Bürkert Valvola per il controllo proporzionale della pressione 154545 2836 G 1/2 Larghezza nom 6 mm Materiale cassa Acci
Descrizione
La valvola proporzionale ad azione diretta tipo 2836 funziona come valvola di regolazione azionata elettromagneticamente in applicazione con un flusso relativamente elevato. La valvola si chiude senza corrente.
