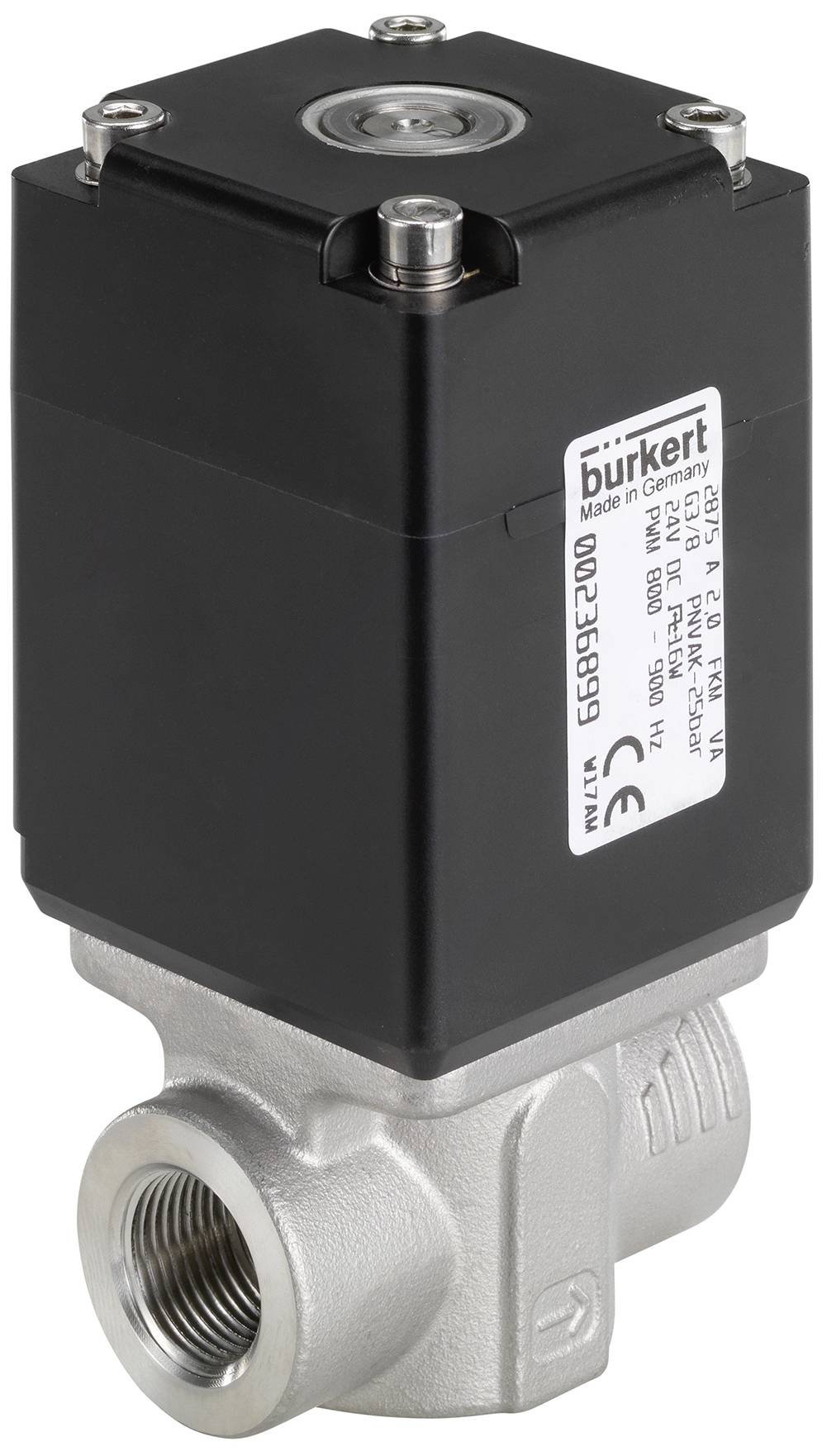

Bürkert Valvola per il controllo proporzionale della pressione 236903 2875 G 3/8 Larghezza nom 3 mm Materiale cassa Acci
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Numero
Totale (307,38 € / Pezzo)
307,38 €
IVA escl.
Spedizione gratuita
Solo 1 Pezzo(i) disponibili
Highlights & Dettagli
Valvola proporzionale a 2/2 vie
- Eccellente intervallo di regolazione
- Ottima risposta
- Struttura compatta della valvola di regolazione
- Larghezza nominale DN 2...9,5 mm
- Opzionale: Bobina a prova di esplosione
Dati tecnici
- Materiale guarnizione - guarnizione sedile materiale categoria: Elastomeri
- Materiale guarnizione - guarnizione sedile materiale: FKM (gomma fluorurata)
- Materiale di tenuta - sigillatura all'esterno materiale: FKM (gomma fluorurata)
- Pressione e temperatura - temperatura media min medium: -10 °C
- Pressione e temperatura - temperatura medium max. 90 °C
- Pressione e temperatura - temperatura ambiente min: -10 °C
- Pressione e temperatura - temperatura ambiente max.: 55 °C
- Pressione e temperatura - pressione nominale min: -1 bar
- Pressione e temperatura - pressione nominale max.: 10 bar
- Pressione e temperatura - pressione differenziale max.: 5 bar
- Collegamento elettrico - presa per apparecchi in dotazione: Non inclusa
- Collegamento elettrico - collegamento elettrico tipo: Schema spina forma A in conformità con DIN EN 175301-803
- Collegamento elettrico - collegamento elettrico posizione: Nella direzione di flusso a sinistra
- Collegamento elettrico - collegamento elettrico numero di contatti: 2 + conduttore di protezione
- Collegamento elettrico - tipo di collegamento elettrico: maschio
- Caratteristiche dell'apparecchio - principio di funzionamento della valvola principale: Valvola del sedile
- Caratteristiche dispositivo - modalità di funzionamento/durata di accensione nominale: 100%
- Caratteristiche dispositivo - flusso: Sotto il sedile
- Caratteristiche dispositivo - versione a vuoto: No
- Caratteristiche dispositivo - tipo di ossigeno: No
- Caratteristiche dispositivo - tipo di azionamento: Ancoraggio di sollevamento
- Caratteristiche del dispositivo - Operazione: Diretta
- Caratteristiche dispositivo - separazione dei supporti: No
- Caratteristiche dispositivo - funzione di commutazione: Fissa
- Caratteristiche dispositivo - tipo di analisi: No
- Caratteristiche dispositivo - versione vapore: No
- Caratteristiche del dispositivo - guida del nucleo: Molla di forma
- Caratteristiche dispositivo - frequenza PWM min.: 800 Hz
- Caratteristiche dispositivo - frequenza PWM max.: 900 Hz
- Caratteristiche dispositivo - intervallo di regolazione: 1:200
- Caratteristiche del dispositivo - guida del nucleo 2: Molla di forma
- medium & calibration - posizione di montaggio: Qualsiasi
- medium & calibration - adatto per liquidi: No
- medium & calibration - adatto per mezzi gassosi: Sì
- Portata nominale (valore kV) - valore QNn (gas): 270 l/min
- Diametro nominale (valore kV) - valvola principale diametro nominale 1 (P) (mm): 3 mm
- Portata nominale (valore kV) - valore kV (acqua): 0,25 m3/h
- Diametro nominale (valore kV) - valvola principale diametro nominale 1 (pollici): 1/8 pollici
- Collegamento di processo/cavo - collegamento conduttore 1 tipo: Filettatura interna
- Collegamento di processo/cavo - collegamento conduttore 1 filettatura: 3/8
- Collegamento di processo/cavo - collegamento conduttore 1 tipo filettatura: G
- Collegamento di processo / cavo - collegamento conduttore 2 tipo: Filettatura interna
- Collegamento di processo/cavo - collegamento conduttore 2 tipo filettatura: G
- Collegamento di processo/cavo - collegamento conduttore 2, filettatura: 3/8
- Tipo di protezione - tipo di protezione IP (max. In caso di collegamento adatto): IP65
- Tensione - tensione min / tensione nominale: 24 V.
- Tensione - tensione max / tensione nominale: 24 V.
- Tensione - tensione alternata: No
- Tensione - tensione continua: Sì
- Tensione - tolleranza di tensione positiva: 10%
- Tensione - tolleranza di tensione negativa: 10 %
- Bobina (nucleo) Kern - dimensione bobina: 49 mm
- Bobina (nucleo) Kern Resistore: 21,4 Ohm
- Bobina (nucleo) Kern Art: A blocco
- Bobina (nucleo) Kern - materiale bobina (rivestimento): EP (resina epossidica)
- Bobina (nucleo) Kern - classe di isolamento termico dell'azionamento: H
- Bobina (nucleo) Kern - parte a contatto con il Kern materiale: Acciaio inox
- Bobina (nucleo) Kern - parte a contatto con il fluido tappo materiale: Acciaio inox
- Bobina (nucleo) Kern - parte a contatto con il fluido tubo guida nucleo materiale: Acciaio inox
- Bobina (nucleo) Kern - parte a contatto con il fluido elemento guida nucleo 1 materiale: Acciaio inox
- Bobina (nucleo) Kern - parte a contatto con il fluido elemento guida nucleo 2 materiale: Acciaio inox
- Bobina (nucleo) Kern - parte a contatto con il fluido sede a pressione Matrice: Acciaio inox
- Materiali - valvola principale materiale a contatto con il materiale: Acciaio inox
- Modalità di funzionamento - collegamento di linea per fluidi numero: 2
- Funzionamento - funzione valvola numero posizioni di commutazione: 2
- Funzionamento - funzione valvola: A - chiuso in posizione di riposo - collegamento a pressione 1 (P/NC)A - chiuso in posizione di riposo - collegamento a pressione 1 (P/NC)
- Approvazioni - potenza nominale: 16 W
- Tipo
236903
- Tipo prodotto
Valvola per il controllo proporzionale della pressione
- Tensione di esercizio
24 V
- Materiale alloggiamento
Acciaio inox
- Collegamento
G 3/8
- Pressione max
10 bar
- Temperatura di esercizio
-10 °C (min)
- Min. temperatura operativa
-10 °C
- Assorbimento potenza elettrica
16 W
- Codice articolo produttore
236903
- Pressione operativa (min.)
-1 bar
- Materiale sigillante
FKM
- Funzioni
Vie/posizioni 2/2
- Intervallo temperatura media
-10 fino a 90 °C
- Max. Temperatura media
90 °C
- Min. Temperatura media
-10 °C
- Valvola intermedia
Sostanze gassose
- Larghezza nominale
3 mm
- Valore QNn
270 l/min
IP65
- Max. Temperatura ambiente
55 °C
- Min. Temperatura ambiente
-10 °C
- Modalità di funzionamento
Azione diretta
- Valore KV
0.25 m³/h
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3047160 Bürkert Valvola per il controllo proporzionale della pressione 236903 2875 G 3/8 Larghezza nom 3 mm Materiale cassa Acci
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3047160 Bürkert Valvola per il controllo proporzionale della pressione 236903 2875 G 3/8 Larghezza nom 3 mm Materiale cassa Acci
Descrizione
La valvola proporzionale ad azione diretta tipo 2875 può essere utilizzata come attuatore per la regolazione del processo. A causa di una guarnizione in elastomero, la valvola è chiusa a tenuta nell'intervallo della pressione nominale relativa al diametro nominale (funzione di arresto integrata). L'ancora di azionamento della valvola è conservata senza attrito, was a eccezionale comportamento di posizionamento. Questa valvola è particolarmente adatta per le attività di regolazione più impegnative (campo di regolazione elevato, gas asciutti, ecc.).
