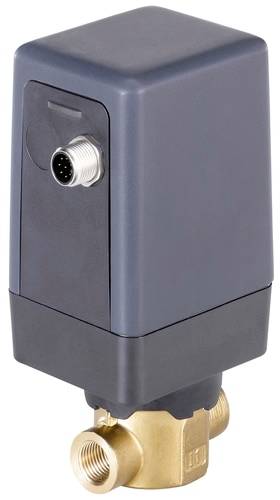

Bürkert Valvola per il controllo proporzionale della pressione 391737 3280 G 1/2 Larghezza nom 6 mm Materiale sig FKM 1
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Numero
Totale (728,69 € / Pezzo)
728,69 €
IVA escl.
Spedizione gratuita
Solo 1 Pezzo(i) disponibili
Highlights & Dettagli
Elettromot. Valvola prop. Sedile dritto a 2 vie
- Azionamento non a contatto con i supporti
- Eccellente intervallo di regolazione e tempo di reazione rapido
- Ridotto consumo elettrico
- Portata nominale di collegamento DN 8...15
- Varianti: Standard, posizionatore, regolatore di processo; e variante ad alta pressione fino a 22 bar
Dati tecnici
- Azionamento - materiale di azionamento: PC (policarbonato)
- Azionamento - materiale di azionamento 2: PPS (polisolfuro di polifenilene)
- Materiale guarnizione - guarnizione sedile materiale: FKM (gomma fluorurata)
- Pressione e temperatura - temperatura media min medium: 0 °C
- Pressione e temperatura - temperatura medium max. 70 °C
- Pressione e temperatura - temperatura ambiente min: -10 °C
- Pressione e temperatura - temperatura ambiente max.: 50 °C
- Pressione e temperatura - pressione nominale min: 0 bar
- Pressione e temperatura - pressione nominale max.: 15 bar
- Ingressi/uscite - Uscita 1 tipo di corrente analogica: 4-20 mA
- Ingressi/uscite - ingressi/uscite: 1 ingresso analogico + 1 uscita analogica
- Ingressi/uscite - ingresso 1 tipo di corrente analogica: 4-20 mA
- Collegamento elettrico - collegamento elettrico 1 tipo: Spina - M12
- Collegamento elettrico - collegamento elettrico 1 numero di contatti: 8 pz
- Collegamento elettrico - collegamento elettrico 1 tipo: maschio
- Funzioni - funzione: Valvola di regolazione
- Funzioni - azzeramento di emergenza: No
- Funzioni - funzione elettrica: Regolare la posizione
- Caratteristiche dispositivo - sotto-gruppo prodotto: Valvole compatte
- Caratteristiche dell'apparecchio - principio di funzionamento della valvola principale: Valvola a sede dritta
- Caratteristiche dispositivo - flusso: Sotto il sedile
- Caratteristiche dispositivo - versione a vuoto: No
- Caratteristiche dispositivo - tipo di ossigeno: No
- Portata nominale (valore kV) - valore kV (acqua): 0,9 m3/h
- Larghezza nominale (valore kV) - larghezza nominale sedile: 6 mm (1/4")
- Collegamento di processo/cavo - collegamento conduttore 1 tipo: Filettatura interna
- Collegamento di processo/linea - collegamento di linea materiale: Acciaio inox
- Collegamento di processo/linea - collegamento di linea 1 diametro nominale: 1/2"
- Collegamento di processo/linea - collegamento di linea 1 standard: G
- Tipo di protezione - tipo di protezione IP (max. In caso di collegamento adatto): IP54
- Software / comunicazione - interfaccia di comunicazione hardware 1: M12 a 8 poli
- Software / comunicazione - protocollo di comunicazione per hardware 1 BUU: Sì
- Tensione - tensione min / tensione nominale: 24 V.
- Tensione - tensione max / tensione nominale: 24 V.
- Tensione - tensione alternata: No
- Tensione - tensione continua: Sì
- Tensione - tolleranza di tensione positiva: 10%
- Tensione - tolleranza di tensione negativa: 10 %
- Bobina (nucleo) Kern. Potenza elettrica min.: 1 W
- Bobina (nucleo) Kern - potenza elettrica max.: 12 W
- Bobina (nucleo) Kern - classe di isolamento termico dell'azionamento: A
- Modalità di funzionamento - collegamento di linea per fluidi numero: 2
- Tipo
391737
- Tipo prodotto
Valvola per il controllo proporzionale della pressione
- Tensione di esercizio
24 V/DC
- Collegamento
G 1/2
- Pressione max
15 bar
- Temperatura di esercizio
0 °C (min)
- Min. temperatura operativa
0 °C
- Assorbimento potenza elettrica
12 W
- Codice articolo produttore
391737
- Pressione operativa (min.)
0 bar
- Materiale sigillante
FKM
- Intervallo temperatura media
0 fino a 70 °C
- Max. Temperatura media
70 °C
- Min. Temperatura media
0 °C
- Larghezza nominale
6 mm
IP54
- Ingresso valore programmato
4-20 mA
- Max. Temperatura ambiente
50 °C
- Min. Temperatura ambiente
-10 °C
- Modalità di funzionamento
Azione diretta
- Valore KV
0.9 m³/h
- UKCA
Non rilevante
Documenti & Download
Scheda tecnica
Scheda tecnica 3047998 Bürkert Valvola per il controllo proporzionale della pressione 391737 3280 G 1/2 Larghezza nom 6 mm Materiale sig FKM 1
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3047998 Bürkert Valvola per il controllo proporzionale della pressione 391737 3280 G 1/2 Larghezza nom 6 mm Materiale sig FKM 1
Descrizione
La valvola del motore ad azione diretta di tipo 3280 è adatta per il dosaggio di liquidi e gas in circuiti di controllo chiusi o aperti. La valvola è azionata da un motore passo-passo lineare. L'elettronica integrata facilita notevolmente l'integrazione dei processi, non sono necessari ulteriori moduli di controllo. Per mantenere una determinata apertura della valvola, il motore non richiede energia. Questa caratteristica può ridurre drasticamente il fabbisogno energetico di un impianto e renderlo più efficiente.
Il tipo 3280 è disponibile come valvola standard ON/OFF o proporzionale, come variante con regolatore di posizione integrato, nonché come variante con regolatore di processo integrato.
