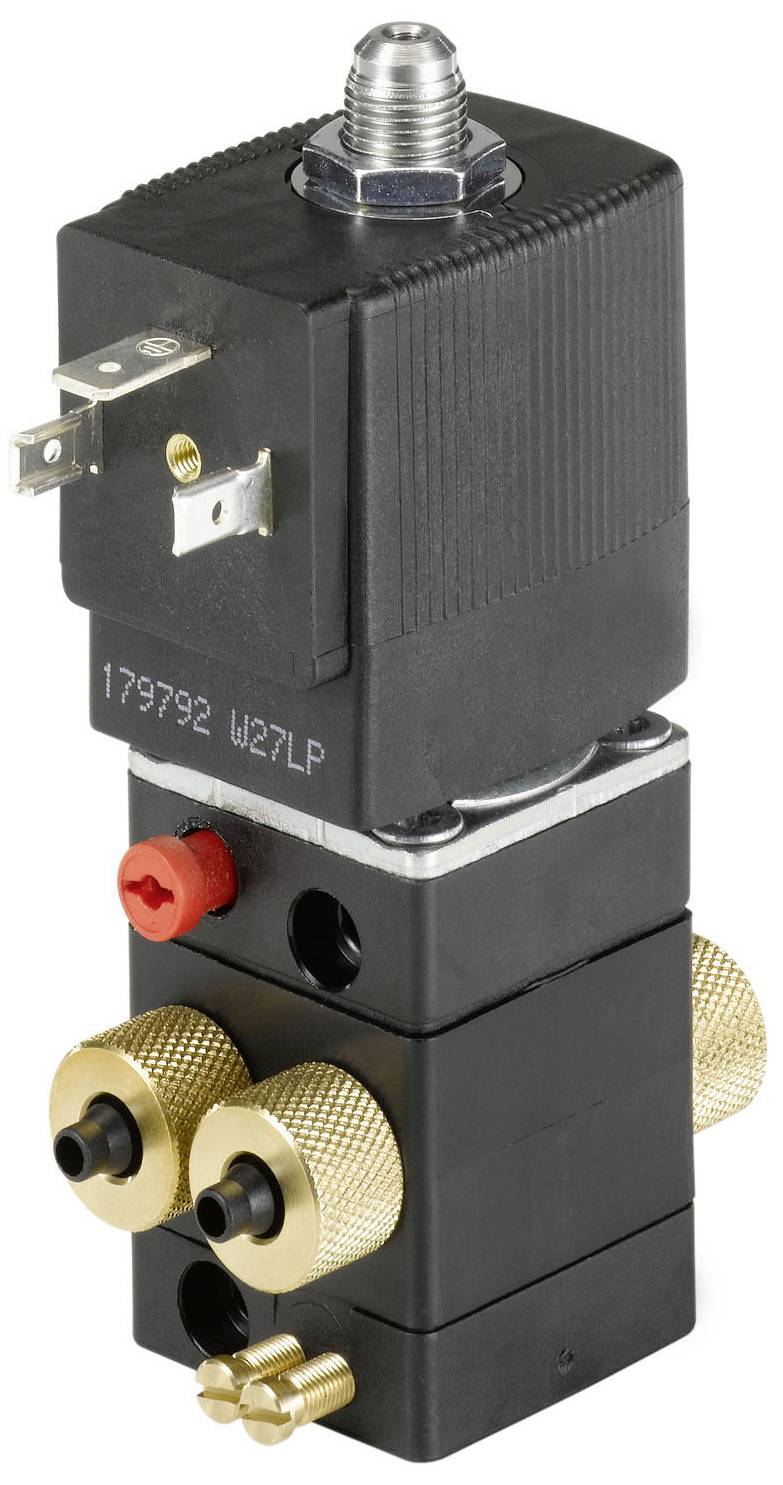

Bürkert Valvola pneumatica 5420 134629 2.5 fino a 10 bar 1 pz.
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
147,53 €
3
2% = 3,60 €
143,93 €
5
3% = 5,03 €
142,50 €
10
4% = 5,99 €
141,54 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (147,53 € / Pezzo)
147,53 €
IVA escl.
Spedizione gratuita
Solo 1 Pezzo(i) disponibili
Highlights & Dettagli
Valvola pneumatica a 4/2 vie
- Valvola compatta
- Bobina inserita
- Aria di scarico che può essere strozzata
- Collegamento flessibile, filettato e flangiato
- Versione valvola sedile
Dati tecnici
- Azionamento - azionamento manuale materiale: PA (poliammide)
- Montaggio (valvola) - misura di arricchimento 1: 33 mm
- Materiale guarnizione - valvola principale materiale guarnizione: NBR (gomma nitrilica)
- Materiale guarnizione - guarnizione pilota materiale: NBR (gomma nitrilica)
- Pressione e temperatura - temperatura media min medium: -10 °C
- Pressione e temperatura - temperatura medium max.: 60 °C
- Pressione e temperatura - temperatura ambiente min: -10 °C
- Pressione e temperatura - temperatura ambiente max.: 55 °C
- Pressione e temperatura - pressione nominale min: 2,5 bar
- Pressione e temperatura - pressione nominale max.: 10 bar
- Collegamento elettrico - presa per apparecchi in dotazione: Non inclusa
- Collegamento elettrico - collegamento elettrico tipo: Schema spina forma A in conformità con DIN EN 175301-803
- Collegamento elettrico - collegamento elettrico posizione: Di fronte al lato di alimentazione
- Caratteristiche dell'apparecchio - sotto-gruppo prodotto: Valvole pneumatiche
- Caratteristiche dispositivo - tipo di ripristino: Molla pneumatica + molla meccanica
- Caratteristiche dell'apparecchio - principio di funzionamento della valvola principale: Valvola del sedile
- Caratteristiche dispositivo - azionamento valvola tipo: Elettrico
- Caratteristiche dispositivo - tempo di commutazione apertura max.: 30 ms.
- Caratteristiche dispositivo - tempo di commutazione di chiusura max.: 20 ms.
- Caratteristiche dispositivo - modalità di funzionamento/durata di accensione nominale: 100%
- Caratteristiche del dispositivo - riduzione delle prestazioni integrata: No
- Portata nominale (valore kV) - valore QNn (gas): 150 l/min
- Diametro nominale (valore kV) - comando pilota diametro nominale (mm): 1,1 mm
- Diametro nominale (valore kV) - valvola principale diametro nominale 1 (P) (mm): 3 mm
- Collegamento di processo/cavo - collegamento di alimentazione diametro (pollici): 1/8 pollici
- Collegamento di processo / cavo - collegamento di alimentazione tipo: Filettatura interna
- Collegamento di processo/linea - collegamento di alimentazione tipo filettatura: G
- Collegamento di processo/linea - collegamento di lavoro tipo: Sistema a vite
- Collegamento di processo/linea - collegamento di lavoro posizione: Opposto al lato di alimentazione
- Collegamento di processo/linea - collegamento di lavoro materiale: PA (poliammide)
- Collegamento di processo/linea - diametro collegamento di lavoro (mm): 6 mm
- Collegamento di processo/linea - collegamento di lavoro sistema a vite: Raccordo per tubo flessibile
- Tipo di protezione - tipo di protezione IP (max. In caso di collegamento adatto): IP65
- Tensione - Tensione della batteria: No
- Tensione - tensione min / tensione nominale: 230 V
- Tensione - tensione max / tensione nominale: 230 V
- Tensione - tensione alternata: Sì
- Tensione - tensione continua: No
- Bobina (nucleo) Kern. Potenza elettrica min.: 2 W
- Bobina (nucleo) Kern - potenza elettrica max.: 2 W
- Bobina (nucleo) Kern - Bobina LED di commutazione: No
- Bobina (nucleo) Kern - bobina di commutazione protezione da sovratensione: Senza
- Bobina (nucleo) Kern - Bobina di collegamento raddrizzatore: No
- Bobina (nucleo) Kern - bobina di commutazione protezione poli: No
- Bobina (nucleo) Kern - bobina di commutazione diodo di rotazione libera: No
- Bobina (nucleo) Kern - bobina di commutazione diodo di rotazione libera ridondante: No
- Materiali - valvola principale materiale a contatto con il materiale: PA (poliammide)
- Materiali - valvola principale materiale a contatto con l'ambiente: PA (poliammide)
- Materiali - pilota materiale a contatto con il fluido: PA (poliammide)
- Materiali - pilota materiale a contatto con l'ambiente: PA (poliammide)
- Modalità di funzionamento - collegamento di linea per fluidi numero: 4
- Funzionamento - funzione valvola numero posizioni di commutazione: 2
- Funzionamento - funzione valvola: G - aperto in posizione di riposo - collegamento a pressione 1 (P) dopo la porta di lavoro 2 (B), collegamento di lavoro 4 (A) dopo l'uscita 3 (R) aperto in posizione di riposo - collegamento a pressione 1 (P) dopo la porta di lavoro 2 (B), collegamento di lavoro 4 (A) aperto dopo l'uscita 3 (R)
- Funzionamento - azionamento manuale: Sì
- Funzionamento - azionamento manuale tipo: Leva rotante e pulsante combinati
- Funzionamento - Arresto azionamento manuale: Sì
- Funzionamento - azionamento manuale a vite con intaglio: Sì
- Tensione frequenza: 50/60 Hz
- Tipo prodotto
Valvola pneumatica
- Temperatura di esercizio
-10 °C (min)
- Min. temperatura operativa
-10 °C
- Codice articolo produttore
134629
- Pressione max
10 bar
- Pressione operativa (min.)
2.5 bar
- Pressione operativa (range)
2.5 fino a 10 bar
- Media esercizio
Aria compressa
IP65
- Tipo
5420
- Max. Temperatura media
60 °C
- Min. Temperatura media
-10 °C
- UKCA
Non rilevante
Documenti & Download
Scheda tecnica
Scheda tecnica 3046857 Bürkert Valvola pneumatica 5420 134629 2.5 fino a 10 bar 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3046857 Bürkert Valvola pneumatica 5420 134629 2.5 fino a 10 bar 1 pz.
Descrizione
Il tipo 5420 è una valvola di sede a 4 vie comandata con membrane servo. Per la commutazione è necessaria una differenza di pressione minima di 2,5 bar. La valvola può essere montata su piastre di collegamento a due canali con alimentazione di pressione comune.
