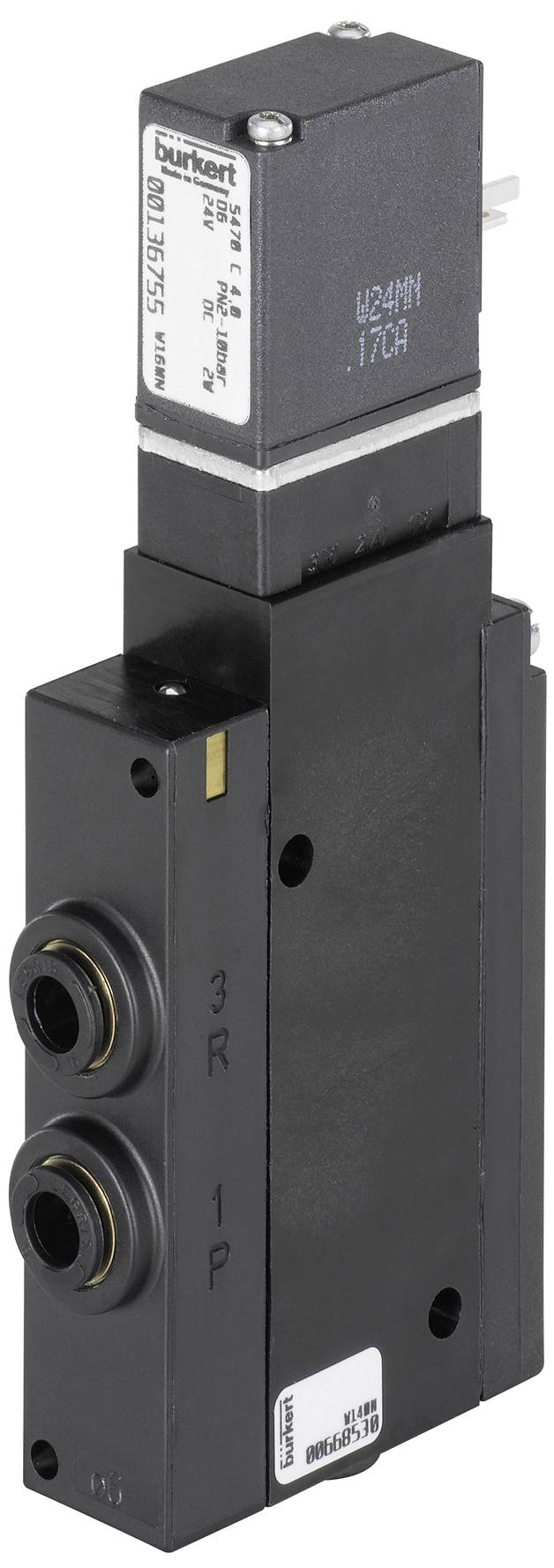

Bürkert Valvola pneumatica 5470 133150 2 fino a 10 bar 1 pz.
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
80,32 €
3
3% = 2,22 €
78,10 €
5
4% = 3,12 €
77,20 €
10
5% = 3,71 €
76,61 €
25
5% = 4,38 €
75,94 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (80,32 € / Pezzo)
80,32 €
IVA escl.
Solo 1 Pezzo(i) disponibili
Highlights & Dettagli
Valvola pneumatica a 4/2 vie
- Valvola compatta modello a 3/2 e 4/2 vie
- Collegabile come blocco valvole
- Ridotto consumo elettrico
- Ampia gamma di collegamenti pneumatici
- Struttura solida
Dati tecnici
- Azionamento - azionamento manuale materiale: PA (poliammide)
- Montaggio (valvola) - misura di arricchimento 1: 19 mm
- Materiale guarnizione - valvola principale materiale guarnizione: NBR (gomma nitrilica)
- Materiale guarnizione - guarnizione pilota materiale: FKM (gomma fluorurata)
- Pressione e temperatura - temperatura media min medium: -10 °C
- Pressione e temperatura - temperatura medium max.: 50 °C
- Pressione e temperatura - temperatura ambiente min: -10 °C
- Pressione e temperatura - temperatura ambiente max.: 55 °C
- Pressione e temperatura - pressione nominale min: 2 bar
- Pressione e temperatura - pressione nominale max.: 10 bar
- Collegamento elettrico - presa per apparecchi in dotazione: Non inclusa
- Collegamento elettrico - collegamento elettrico tipo: Schema spina forma C in conformità con DIN EN 175301-803
- Collegamento elettrico - collegamento elettrico posizione: Lato alimentazione
- Caratteristiche dell'apparecchio - sotto-gruppo prodotto: Valvole pneumatiche
- Caratteristiche dispositivo - tipo di ripristino: Molla pneumatica + molla meccanica
- Caratteristiche dell'apparecchio - principio di funzionamento della valvola principale: Valvola del sedile
- Caratteristiche dispositivo - azionamento valvola tipo: Elettrico
- Caratteristiche dispositivo - tempo di commutazione apertura max.: 15 ms.
- Caratteristiche dispositivo - tempo di commutazione chiusura max.: 12 ms.
- Caratteristiche dispositivo - modalità di funzionamento/durata di accensione nominale: 100%
- Caratteristiche del dispositivo - riduzione delle prestazioni integrata: No
- Portata nominale (valore kV) - valore QNn (gas): 300 l/min
- Diametro nominale (valore kV) - comando pilota diametro nominale (mm): 1,2 mm
- Diametro nominale (valore kV) - valvola principale diametro nominale 1 (P) (mm): 4 mm
- Collegamento di processo/linea - collegamento di alimentazione tipo: Flangia
- Collegamento di processo/linea - flangia: FM07
- Collegamento di processo/linea - collegamento di lavoro tipo: Collegamento connettore per tubo flessibile
- Collegamento di processo/linea - collegamento di lavoro posizione: Valvola lato inferiore
- Collegamento di processo/linea - collegamento di lavoro materiale: Ottone
- Collegamento di processo/linea - diametro collegamento di lavoro (mm): 6 mm
- Tipo di protezione - tipo di protezione IP (max. In caso di collegamento adatto): IP65
- Tensione - Tensione della batteria: Sì
- Tensione - tensione min / tensione nominale: 24 V.
- Tensione - tensione max / tensione nominale: 24 V.
- Tensione - tensione alternata: No
- Tensione - tensione continua: Sì
- Bobina (nucleo) Kern. Potenza elettrica min.: 2 W
- Bobina (nucleo) Kern - potenza elettrica max.: 2 W
- Bobina (nucleo) Kern - Bobina LED di commutazione: No
- Bobina (nucleo) Kern - bobina di commutazione protezione da sovratensione: Senza
- Bobina (nucleo) Kern - Bobina di collegamento raddrizzatore: No
- Bobina (nucleo) Kern - bobina di commutazione protezione poli: No
- Bobina (nucleo) Kern - bobina di commutazione diodo di rotazione libera: No
- Bobina (nucleo) Kern - bobina di commutazione diodo di rotazione libera ridondante: No
- Materiali - valvola principale materiale a contatto con il materiale: PA (poliammide)
- Materiali - valvola principale materiale a contatto con l'ambiente: PA (poliammide)
- Materiali - pilota materiale a contatto con il fluido: PA (poliammide)
- Materiali - pilota materiale a contatto con l'ambiente: PA (poliammide)
- Modalità di funzionamento - collegamento di linea per fluidi numero: 4
- Funzionamento - funzione valvola numero posizioni di commutazione: 2
- Funzionamento - funzione valvola: G - aperto in posizione di riposo - collegamento a pressione 1 (P) dopo la porta di lavoro 2 (B), collegamento di lavoro 4 (A) dopo l'uscita 3 (R) aperto in posizione di riposo - collegamento a pressione 1 (P) dopo la porta di lavoro 2 (B), collegamento di lavoro 4 (A) aperto dopo l'uscita 3 (R)
- Funzionamento - azionamento manuale: Sì
- Funzionamento - azionamento manuale tipo: Leva girevole
- Funzionamento - Arresto azionamento manuale: Sì
- Funzionamento - azionamento manuale a vite con intaglio: Sì
- Tipo prodotto
Valvola pneumatica
- Temperatura di esercizio
-10 °C (min)
- Min. temperatura operativa
-10 °C
- Codice articolo produttore
133150
- Pressione max
10 bar
- Pressione operativa (min.)
2 bar
- Pressione operativa (range)
2 fino a 10 bar
- Media esercizio
Aria compressa
- Ø tubo
6 mm
IP65
- Tipo
5470
- Max. Temperatura media
50 °C
- Min. Temperatura media
-10 °C
Documenti & Download
Scheda tecnica
Scheda tecnica 3047092 Bürkert Valvola pneumatica 5470 133150 2 fino a 10 bar 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3047092 Bürkert Valvola pneumatica 5470 133150 2 fino a 10 bar 1 pz.
Descrizione
Le valvole di tipo 5470 sono composte da un'elettrovalvola a bilico di tipo 6106 e da una valvola pneumatica. Nell'alloggiamento della valvola pilota si piega un ancoraggio inclinabile, simile a un bilanciere. Commuta la valvola. Il movimento di inclinazione ridotto del bilanciere è privo di usura; non è necessaria una lubrificazione di base. Il tipo 5470 R è disponibile come valvola a 3/2 e 4/2 vie. Le valvole sono allineabili singolarmente tramite flangia del modulo. Possono essere combinati con i moduli di collegamento per formare blocchi valvole. Per i collegamenti di lavoro 2 e 4 esistono diverse varianti.
