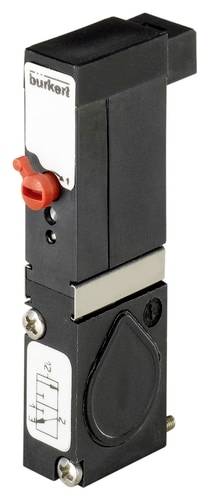

Bürkert Valvola pneumatica 6510 246473 2.5 fino a 10 bar 1 pz.
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Numero
Totale (70,48 € / Pezzo)
70,48 €
IVA escl.
Solo 1 Pezzo(i) disponibili
Highlights & Dettagli
Valvola pneumatica a 3/2 vie 10 mm
- Struttura compatta
- Tempi di commutazione rapidi
- Ridotto consumo elettrico
Dati tecnici
- Azionamento - azionamento manuale materiale: Nessun azionamento manuale
- Montaggio (valvola) - misura di arricchimento 1: 11 mm
- Materiale guarnizione - valvola principale materiale guarnizione: NBR (gomma nitrilica)
- Materiale guarnizione - guarnizione pilota materiale: FKM (gomma fluorurata)
- Pressione e temperatura - temperatura media min medium: -10 °C
- Pressione e temperatura - temperatura medium max.: 50 °C
- Pressione e temperatura - temperatura ambiente min: -10 °C
- Pressione e temperatura - temperatura ambiente max.: 55 °C
- Pressione e temperatura - pressione nominale min: 2,5 bar
- Pressione e temperatura - pressione nominale max.: 10 bar
- Collegamento elettrico - presa per apparecchi in dotazione: Non inclusa
- Collegamento elettrico - collegamento elettrico tipo: Spina - rettangolare passo 5,08
- Collegamento elettrico - collegamento elettrico posizione: Lato alimentazione
- Collegamento elettrico - collegamento elettrico numero di contatti: 2
- Collegamento elettrico - collegamento elettrico polarità: Irrilevante
- Caratteristiche dell'apparecchio - sotto-gruppo prodotto: Valvole pneumatiche
- Caratteristiche dispositivo - tipo di ripristino: Molla pneumatica + molla meccanica
- Caratteristiche dell'apparecchio - principio di funzionamento della valvola principale: Valvola del sedile
- Caratteristiche dispositivo - azionamento valvola tipo: Elettrico
- Caratteristiche dispositivo - tempo di commutazione apertura max.: 10 ms.
- Caratteristiche dispositivo - tempo di commutazione di chiusura max.: 15 ms.
- Caratteristiche dispositivo - modalità di funzionamento/durata di accensione nominale: 100%
- Caratteristiche del dispositivo - riduzione delle prestazioni integrata: No
- Caratteristiche dispositivo - tipo di fissaggio: Viti di taglio in plastica
- Caratteristiche dispositivo - Fcollegamento dimensioni: M2 x 20
- Caratteristiche dispositivo - fissaggio materiale: Acciaio
- Portata nominale (valore kV) - valore QNn (gas): 150 l/min
- Diametro nominale (valore kV) - comando pilota diametro nominale (mm): 0,6 mm
- Diametro nominale (valore kV) - valvola principale diametro nominale 1 (P) (mm): 2,5 mm
- Collegamento di processo/linea - collegamento di alimentazione tipo: Flangia
- Collegamento di processo/linea - flangia: FM08
- Collegamento di processo/linea - collegamento di lavoro tipo: Flangia
- Collegamento di processo/linea - collegamento di lavoro posizione: Sul modulo pneumatico
- Collegamento di processo/linea - collegamento di lavoro flangia: FM08
- Tipo di protezione - tipo di protezione IP (max. In caso di collegamento adatto): IP20
- Tensione - Tensione della batteria: Sì
- Tensione - tensione min / tensione nominale: 24 V.
- Tensione - tensione max / tensione nominale: 24 V.
- Tensione - tensione alternata: No
- Tensione - tensione continua: No
- Bobina (nucleo) Kern - dimensione bobina: 10 mm
- Bobina (nucleo) Kern. Potenza elettrica min.: 0,8 W
- Bobina (nucleo) Kern - potenza elettrica max.: 0,8 W
- Bobina (nucleo) Kern - Bobina LED di commutazione: No
- Bobina (nucleo) Kern - bobina di commutazione protezione da sovratensione: Senza
- Bobina (nucleo) Kern - Bobina di collegamento raddrizzatore: Sì
- Bobina (nucleo) Kern - bobina di commutazione protezione poli: No
- Bobina (nucleo) Kern - bobina di commutazione diodo di rotazione libera: No
- Bobina (nucleo) Kern - bobina di commutazione diodo di rotazione libera ridondante: No
- Materiali - valvola principale materiale a contatto con il materiale: PA (poliammide)
- Materiali - valvola principale materiale a contatto con l'ambiente: PA (poliammide)
- Materiali - controllo pilota del materiale a contatto con il fluido: PPS (polisolfuro di polifenilene)
- Materiali - pilota materiale a contatto con l'ambiente: PPS (polisolfuro di polifenilene)
- Modalità di funzionamento - collegamento di linea per fluidi numero: 3
- Funzionamento - funzione valvola numero posizioni di commutazione: 2
- Funzionamento - funzione valvola: C - chiuso in posizione di riposo - collegamento a pressione 1 (P/NC), collegamento di lavoro 2 (A/OUT) dopo la porta 3 (R/NO) aperto C - chiuso in posizione di riposo - collegamento a pressione 1 (P/NC), collegamento di lavoro 2 (A/OUT) dopo la porta 3 (R/NO) aperto
- Funzionamento - azionamento manuale: No
- Funzionamento - azionamento manuale tipo: Non disponibile
- Funzionamento - Arrestazione manuale: Nessun azionamento manuale
- Funzionamento - azionamento manuale a vite con intaglio: Nessun azionamento manuale
- Tipo prodotto
Valvola pneumatica
- Intervallo display (min.)
2.5 bar
- Max pressione visualizzata
10 bar
- Temperatura di esercizio
-10 °C (min)
- Min. temperatura operativa
-10 °C
- Codice articolo produttore
246473
- Pressione max
10 bar
- Pressione operativa (min.)
2.5 bar
- Pressione operativa (range)
2.5 fino a 10 bar
- Media esercizio
Aria compressa
IP20
- Tipo
6510
- Max. Temperatura media
50 °C
- Min. Temperatura media
-10 °C
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3047188 Bürkert Valvola pneumatica 6510 246473 2.5 fino a 10 bar 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3047188 Bürkert Valvola pneumatica 6510 246473 2.5 fino a 10 bar 1 pz.
Descrizione
Il tipo 6510 è composto da un'elettrovalvola flipper a comando a monte tipo 6144 e da una valvola a sede pneumatica. Il sistema flipper consente la commutazione di pressioni elevate a bassa potenza e con tempi di commutazione brevi. Tutte le valvole sono dotate di serie di azionamento manuale d'emergenza. Il tipo 6510 è allineabile e può essere utilizzato con il collegamento a spina all'indietro preferibilmente su valvole tipo 8640 e con collegamento a spina sul lato anteriore su blocchi valvole per l'azionamento di azionamenti pneumatici.
