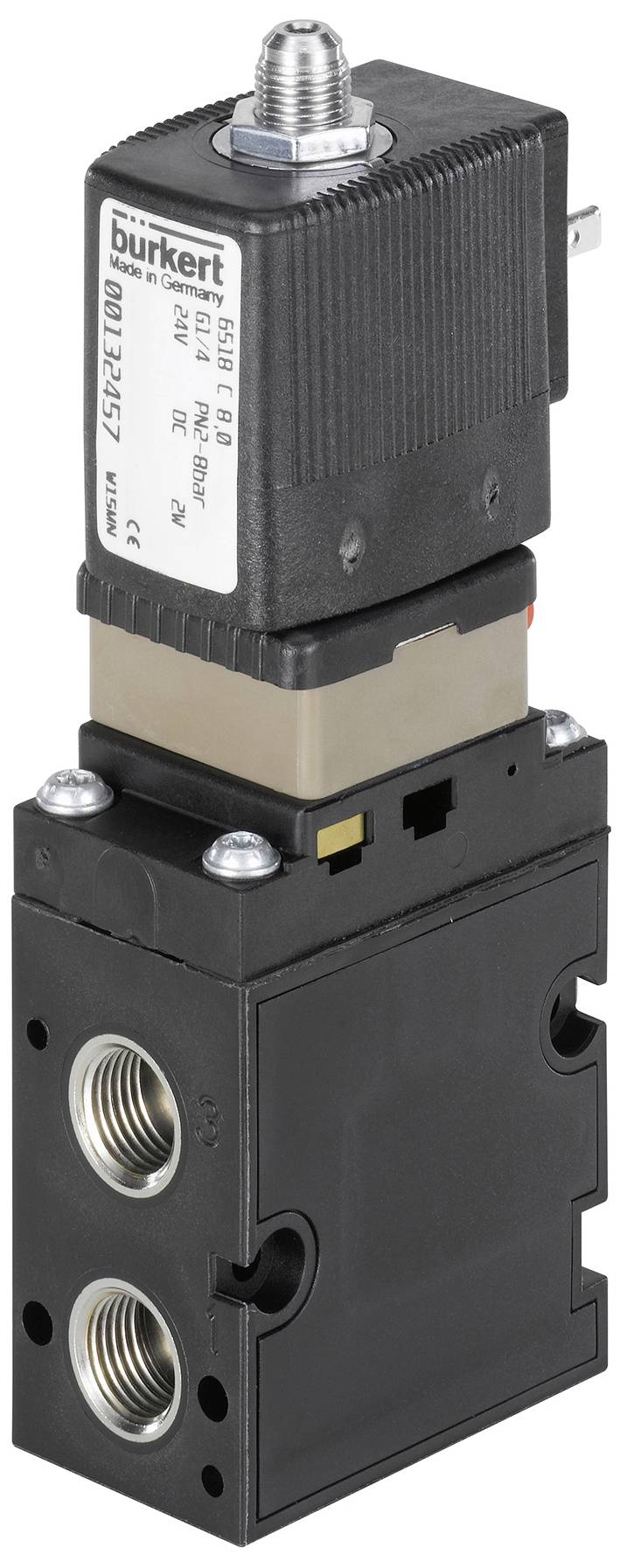

Bürkert Valvola pneumatica 6518 132457 2 fino a 10 bar 1 pz.
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Numero
Totale (106,55 € / Pezzo)
106,55 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Highlights & Dettagli
Valvola pneumatica a 3/2 vie 32 mm
- Ampio flusso
- Ridotto consumo elettrico
- Montaggio singolo o a blocco
- Versioni standard, Ex MB, Ex eb MB ed EX ia
- Manicotto G 1/4” e NPT 1/4”
Dati tecnici
- Azionamento - azionamento manuale materiale: PA (poliammide)
- Montaggio (valvola) - misura di arricchimento 1: 33 mm
- Materiale guarnizione - valvola principale materiale guarnizione: PUR (poliuretano)
- Materiale guarnizione - guarnizione pilota materiale: FKM (gomma fluorurata)
- Pressione e temperatura - temperatura media min medium: -10 °C
- Pressione e temperatura - temperatura medium max.: 50 °C
- Pressione e temperatura - temperatura ambiente min: -25 °C
- Pressione e temperatura - temperatura ambiente max.: 55 °C
- Pressione e temperatura - pressione nominale min: 2 bar
- Pressione e temperatura - pressione nominale max.: 10 bar
- Collegamento elettrico - presa per apparecchi in dotazione: Non inclusa
- Collegamento elettrico - collegamento elettrico tipo: Schema spina forma A in conformità con DIN EN 175301-803
- Collegamento elettrico - collegamento elettrico posizione: Lato alimentazione
- Caratteristiche dell'apparecchio - sotto-gruppo prodotto: Valvole pneumatiche
- Caratteristiche dispositivo - tipo di ripristino: Molla pneumatica + molla meccanica
- Caratteristiche dell'apparecchio - principio di funzionamento della valvola principale: Valvola del sedile
- Caratteristiche dispositivo - azionamento valvola tipo: Elettrico
- Caratteristiche dispositivo - tempo di commutazione apertura max.: 20 ms.
- Caratteristiche dispositivo - tempo di commutazione di chiusura max.: 40 ms.
- Caratteristiche dispositivo - modalità di funzionamento/durata di accensione nominale: 100%
- Caratteristiche del dispositivo - riduzione delle prestazioni integrata: No
- Portata nominale (valore kV) - valore QNn (gas): 1.300 l/min
- Diametro nominale (valore kV) - comando pilota diametro nominale (mm): 1,2 mm
- Diametro nominale (valore kV) - valvola principale diametro nominale 1 (P) (mm): 8 mm
- Collegamento di processo/cavo - collegamento di alimentazione diametro (pollici): 1/4 pollici
- Collegamento di processo / cavo - collegamento di alimentazione tipo: Filettatura interna
- Collegamento di processo/linea - collegamento di alimentazione tipo filettatura: G
- Collegamento di processo/linea - flangia: FM03
- Collegamento di processo/cavo - diametro collegamento di lavoro (pollici): 1/4 pollici
- Collegamento di processo/cavo - collegamento di lavoro tipo: Filettatura interna
- Collegamento di processo/cavo - collegamento di lavoro tipo filettatura: G
- Collegamento di processo/linea - collegamento di lavoro posizione: Opposto al lato di alimentazione
- Collegamento di processo/linea - collegamento di lavoro materiale: Ottone
- Tipo di protezione - tipo di protezione IP (max. In caso di collegamento adatto): IP65
- Tensione - Tensione della batteria: Sì
- Tensione - tensione min / tensione nominale: 24 V.
- Tensione - tensione max / tensione nominale: 24 V.
- Tensione - tensione alternata: No
- Tensione - tensione continua: Sì
- Bobina (nucleo) Kern - dimensione bobina: 32 mm
- Bobina (nucleo) Kern. Potenza elettrica min.: 2 W
- Bobina (nucleo) Kern - potenza elettrica max.: 2 W
- Bobina (nucleo) Kern - Bobina LED di commutazione: No
- Bobina (nucleo) Kern - bobina di commutazione protezione da sovratensione: Senza
- Bobina (nucleo) Kern - Bobina di collegamento raddrizzatore: No
- Bobina (nucleo) Kern - bobina di commutazione protezione poli: No
- Bobina (nucleo) Kern - bobina di commutazione diodo di rotazione libera: No
- Bobina (nucleo) Kern - bobina di commutazione diodo di rotazione libera ridondante: No
- Materiali - valvola principale materiale a contatto con il materiale: PA (poliammide)
- Materiali - valvola principale materiale a contatto con l'ambiente: PA (poliammide)
- Materiali - pilota materiale a contatto con il fluido: PA (poliammide)
- Materiali - pilota materiale a contatto con l'ambiente: PA (poliammide)
- Modalità di funzionamento - collegamento di linea per fluidi numero: 3
- Funzionamento - funzione valvola numero posizioni di commutazione: 2
- Funzionamento - funzione valvola: C - chiuso in posizione di riposo - collegamento a pressione 1 (P/NC), collegamento di lavoro 2 (A/OUT) dopo la porta 3 (R/NO) aperto C - chiuso in posizione di riposo - collegamento a pressione 1 (P/NC), collegamento di lavoro 2 (A/OUT) dopo la porta 3 (R/NO) aperto
- Funzionamento - azionamento manuale: Sì
- Funzionamento - azionamento manuale tipo: Leva rotante e pulsante combinati
- Funzionamento - Arresto azionamento manuale: Sì
- Funzionamento - azionamento manuale a vite con intaglio: Sì
- Tipo prodotto
Valvola pneumatica
- Temperatura di esercizio
-25 °C (min)
- Min. temperatura operativa
-25 °C
- Codice articolo produttore
132457
- Pressione max
10 bar
- Pressione operativa (min.)
2 bar
- Pressione operativa (range)
2 fino a 10 bar
- Media esercizio
Aria compressa
IP65
- Tipo
6518
- Max. Temperatura media
50 °C
- Min. Temperatura media
-10 °C
Documenti & Download
Scheda tecnica
Scheda tecnica 3047087 Bürkert Valvola pneumatica 6518 132457 2 fino a 10 bar 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3047087 Bürkert Valvola pneumatica 6518 132457 2 fino a 10 bar 1 pz.
Descrizione
Il tipo 6518 è una valvola a 3/2 vie comandata e il tipo 6519 è una valvola a 5/2 o 5/3 vie. Insieme formano una serie. Le valvole sono utilizzabili singolarmente o su blocchi. Funzionano senza un consumo d'aria costante e servono per il controllo di azionamenti a doppio o singolo effetto. L'utilizzo di materiali di alta qualità consente l'utilizzo delle valvole anche in ambienti esterni e chimici. La serie comprende dispositivi con approvazione Ex e flangia NAMUR. Le valvole con funzionamento C, D e H monostabile sono certificate come SIL2 in conformità con IEC 61508.
