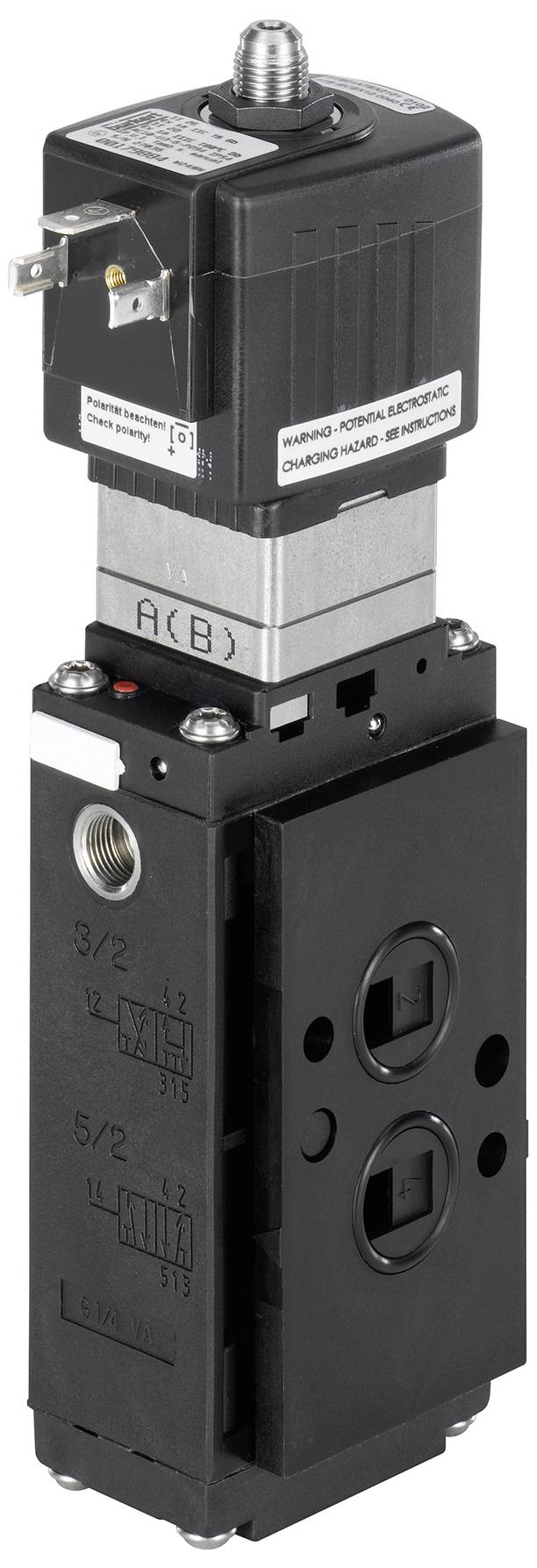

Bürkert Valvola pneumatica 6519 20000901 2 fino a 10 bar 1 pz.
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
228,69 €
3
2% = 5,58 €
223,11 €
5
3% = 7,80 €
220,89 €
10
4% = 9,29 €
219,40 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (228,69 € / Pezzo)
228,69 €
IVA escl.
Spedizione gratuita
Solo 1 Pezzo(i) disponibili
Highlights & Dettagli
Valvola pneumatica a 3/2 e 5/2 vie 32 mm
- Ampio flusso
- Ridotto consumo elettrico
- Montaggio singolo o a blocco
- Versioni standard, Ex MB, Ex eb MB ed EX ia
- Manicotto G 1/4”, NPT 1/4” e flangia NAMUR
Dati tecnici
- Azionamento - azionamento manuale materiale: Nessun azionamento manuale
- Montaggio (valvola) - misura di arricchimento 1: 33 mm
- Materiale guarnizione - valvola principale materiale guarnizione: PUR (poliuretano)
- Materiale guarnizione - guarnizione pilota materiale: FKM (gomma fluorurata)
- Pressione e temperatura - temperatura media min medium: -10 °C
- Pressione e temperatura - temperatura medium max.: 50 °C
- Pressione e temperatura - temperatura ambiente min: -25 °C
- Pressione e temperatura - temperatura ambiente max.: 55 °C
- Pressione e temperatura - pressione nominale min: 2 bar
- Pressione e temperatura - pressione nominale max.: 10 bar
- Collegamento elettrico - presa per apparecchi in dotazione: Non inclusa
- Collegamento elettrico - collegamento elettrico tipo: Schema spina forma A in conformità con DIN EN 175301-803
- Collegamento elettrico - collegamento elettrico posizione: Lato alimentazione
- Caratteristiche dell'apparecchio - sotto-gruppo prodotto: Valvole pneumatiche
- Caratteristiche dispositivo - tipo di ripristino: Molla pneumatica + molla meccanica
- Caratteristiche dell'apparecchio - principio di funzionamento della valvola principale: Valvola del sedile
- Caratteristiche dispositivo - azionamento valvola tipo: Elettrico
- Caratteristiche dispositivo - tempo di commutazione apertura max.: 20 ms.
- Caratteristiche dispositivo - tempo di commutazione di chiusura max.: 40 ms.
- Caratteristiche dispositivo - modalità di funzionamento/durata di accensione nominale: 100%
- Caratteristiche del dispositivo - riduzione delle prestazioni integrata: No
- Portata nominale (valore kV) - valore QNn (gas): 900 l/min
- Diametro nominale (valore kV) - comando pilota diametro nominale (mm): 0,9 mm
- Diametro nominale (valore kV) - valvola principale diametro nominale 1 (P) (mm): 6 mm
- Collegamento di processo/cavo - collegamento di alimentazione diametro (pollici): 1/4 pollici
- Collegamento di processo / cavo - collegamento di alimentazione tipo: Filettatura interna
- Collegamento di processo/linea - collegamento di alimentazione tipo filettatura: G
- Collegamento di processo/linea - flangia: FM02
- Collegamento di processo/linea - collegamento di lavoro tipo: Flangia
- Collegamento di processo/linea - collegamento di lavoro posizione: Opposto al lato di alimentazione
- Collegamento di processo/linea - collegamento di lavoro materiale: PA (poliammide)
- Collegamento di processo/linea - collegamento di lavoro flangia: NAMUR
- Tipo di protezione - tipo di protezione IP (max. In caso di collegamento adatto): IP65
- Tensione - Tensione della batteria: Sì
- Tensione - tensione min / tensione nominale: 11,1 V.
- Tensione - tensione max / tensione nominale: 11,1 V.
- Tensione - tensione alternata: No
- Tensione - tensione continua: Sì
- Bobina (nucleo) Kern - dimensione bobina: 40 mm
- Bobina (nucleo) Kern Resistore: 481 Ohm
- Bobina (nucleo) Kern. Potenza elettrica min.: 0,3 W
- Bobina (nucleo) Kern - potenza elettrica max.: 0,3 W
- Bobina (nucleo) Kern - Bobina LED di commutazione: No
- Bobina (nucleo) Kern - bobina di commutazione protezione da sovratensione: Senza
- Bobina (nucleo) Kern - Bobina di collegamento raddrizzatore: No
- Bobina (nucleo) Kern - bobina di commutazione protezione poli: No
- Bobina (nucleo) Kern - bobina di commutazione diodo di rotazione libera: No
- Bobina (nucleo) Kern - bobina di commutazione diodo di rotazione libera ridondante: No
- Materiali - valvola principale materiale a contatto con il materiale: PA (poliammide)
- Materiali - valvola principale materiale a contatto con l'ambiente: PA (poliammide)
- Materiali - pilota materiale a contatto con il fluido: Acciaio inox
- Materiali - pilota materiale a contatto con l'ambiente: Acciaio inox
- Modalità di funzionamento - collegamento di linea per fluidi numero: 5
- Funzionamento - funzione valvola numero posizioni di commutazione: 2
- Funzionamento - funzione valvola: W - aperto in posizione di riposo - collegamento a pressione 1 dopo il collegamento di lavoro 2, collegamento di lavoro 4 aperto dopo l'uscita 5, uscita 3 sw - aperto in posizione di riposo - collegamento a pressione 1 dopo l'attacco di lavoro 2, collegamento di lavoro 4 aperto dopo l'uscita 5, uscita 3 scollegamento
- Funzionamento - azionamento manuale: No
- Funzionamento - azionamento manuale tipo: Non disponibile
- Funzionamento - Arrestazione manuale: Nessun azionamento manuale
- Funzionamento - azionamento manuale a vite con intaglio: Nessun azionamento manuale
- Approvazioni - corrente bobina min.: 23 mA
- Tipo di approvazione: ATEX, IECExATEX, IECEx
- Tipo di approvazione: II 2 G Ex ia IIC T6 GB/ II 2 D Ex ia IIIC T135°C dB, dimensione bobina 6, Ex ia IIC T6 Gb GB/ Ex ia IIIC T135°C dB, dimensione bobina 6
- Tipo prodotto
Valvola pneumatica
- Temperatura di esercizio
-10 °C (min)
- Min. temperatura operativa
-10 °C
- Codice articolo produttore
20000901
- Pressione max
10 bar
- Pressione operativa (min.)
2 bar
- Pressione operativa (range)
2 fino a 10 bar
- Media esercizio
Aria compressa
IP65
- Tipo
6519
- Max. Temperatura media
50 °C
- Min. Temperatura media
-10 °C
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3048003 Bürkert Valvola pneumatica 6519 20000901 2 fino a 10 bar 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3048003 Bürkert Valvola pneumatica 6519 20000901 2 fino a 10 bar 1 pz.
Descrizione
Il tipo 6518 è una valvola a 3/2 vie comandata e il tipo 6519 è una valvola a 3/2, 5/2 o 5/3 vie. Insieme formano una serie. Le valvole sono utilizzabili singolarmente o su blocchi. Funzionano senza un consumo d'aria costante e servono per il controllo di azionamenti a doppio o singolo effetto. L'utilizzo di materiali di alta qualità consente l'utilizzo delle valvole anche in ambienti esterni e chimici. La serie comprende dispositivi con approvazione Ex e flangia NAMUR. Con le modalità di funzionamento C, D e H monostabile è possibile raggiungere il livello di sicurezza SIL2 secondo IEC 61508, a seconda dell'architettura del dispositivo di sicurezza.
