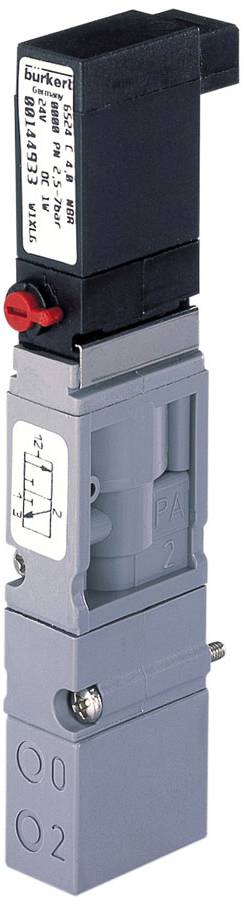

Bürkert Valvola pneumatica 6524 186260 2.5 fino a 10 bar 1 pz.
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Numero
Totale (135,24 € / Pezzo)
135,24 €
IVA escl.
Spedizione gratuita
Solo 1 Pezzo(i) disponibili
Highlights & Dettagli
2x3/2 vie valvola pneumatica 10 mm
- Struttura compatta
- Secondo collegamento per la funzione di spegnimento
- Ridotto consumo elettrico
- Tempi di commutazione rapidi
Dati tecnici
- Azionamento - azionamento manuale materiale: PA (poliammide)
- Montaggio (valvola) - misura di arricchimento 1: 11 mm
- Materiale guarnizione - valvola principale guarnizione materiale: FKM (gomma fluorurata)
- Materiale guarnizione - guarnizione pilota materiale: FKM (gomma fluorurata)
- Pressione e temperatura - temperatura media min medium: -10 °C
- Pressione e temperatura - temperatura medium max.: 50 °C
- Pressione e temperatura - temperatura ambiente min: -10 °C
- Pressione e temperatura - temperatura ambiente max.: 55 °C
- Pressione e temperatura - pressione nominale min: 2,5 bar
- Pressione e temperatura - pressione nominale max.: 10 bar
- Collegamento elettrico - presa per apparecchi in dotazione: Non inclusa
- Collegamento elettrico - collegamento elettrico tipo: Spina rettangolare 2,54 mm, 3 poli
- Collegamento elettrico - collegamento elettrico posizione: Lato alimentazione
- Collegamento elettrico - collegamento elettrico numero di contatti: 3
- Collegamento elettrico - collegamento elettrico polarità: Pin positivo medio
- Caratteristiche dell'apparecchio - sotto-gruppo prodotto: Valvole pneumatiche
- Caratteristiche dispositivo - tipo di ripristino: Molla pneumatica + molla meccanica
- Caratteristiche dell'apparecchio - principio di funzionamento della valvola principale: Valvola del sedile
- Caratteristiche dispositivo - azionamento valvola tipo: Elettrico
- Caratteristiche dispositivo - tempo di commutazione apertura max.: 15 ms.
- Caratteristiche dispositivo - tempo di commutazione di chiusura max.: 20 ms.
- Caratteristiche dispositivo - modalità di funzionamento/durata di accensione nominale: 100%
- Caratteristiche del dispositivo - riduzione delle prestazioni integrata: Sì
- Caratteristiche dispositivo - tipo di fissaggio: Viti metriche
- Caratteristiche dispositivo - Fcollegamento dimensioni: M2 x 28
- Caratteristiche dispositivo - fissaggio materiale: Acciaio
- Portata nominale (valore kV) - valore QNn (gas): 300 l/min
- Diametro nominale (valore kV) - comando pilota diametro nominale (mm): 0,6 mm
- Diametro nominale (valore kV) - valvola principale diametro nominale 1 (P) (mm): 4 mm
- Collegamento di processo/linea - collegamento di alimentazione tipo: Flangia
- Collegamento di processo/linea - flangia: FM20
- Collegamento di processo/linea - collegamento di lavoro tipo: Flangia
- Collegamento di processo/linea - collegamento di lavoro posizione: Sul modulo pneumatico
- Collegamento di processo/linea - collegamento di lavoro flangia: FM20
- Tipo di protezione - tipo di protezione IP (max. In caso di collegamento adatto): IP20
- Tensione - Tensione della batteria: Sì
- Tensione - tensione min / tensione nominale: 24 V.
- Tensione - tensione max / tensione nominale: 24 V.
- Tensione - tensione alternata: No
- Tensione - tensione continua: No
- Bobina (nucleo) Kern - dimensione bobina: 10 mm
- Bobina (nucleo) Kern. Potenza elettrica min.: 0,8 W
- Bobina (nucleo) Kern - potenza elettrica max.: 0,8 W
- Bobina (nucleo) Kern - Bobina LED di commutazione: No
- Bobina (nucleo) Kern - bobina di commutazione protezione da sovratensione: Senza
- Bobina (nucleo) Kern - Bobina di collegamento raddrizzatore: No
- Bobina (nucleo) Kern - bobina di commutazione protezione poli: No
- Bobina (nucleo) Kern - bobina di commutazione diodo di rotazione libera: No
- Bobina (nucleo) Kern - bobina di commutazione diodo di rotazione libera ridondante: No
- Bobina (nucleo) Kern - potenza elettrica 2 min.: 0,8 W
- Bobina (nucleo) Kern - potenza elettrica 2 max.: 0,8 W
- Materiali - valvola principale materiale a contatto con il materiale: PA (poliammide)
- Materiali - valvola principale materiale a contatto con l'ambiente: PA (poliammide)
- Materiali - controllo pilota del materiale a contatto con il fluido: PPS (polisolfuro di polifenilene)
- Materiali - pilota materiale a contatto con l'ambiente: PPS (polisolfuro di polifenilene)
- Modalità di funzionamento - collegamento di linea per fluidi numero: 3
- Funzionamento - funzione valvola numero posizioni di commutazione: 2
- Funzionamento - funzione valvola: C - chiuso in posizione di riposo - collegamento a pressione 1 (P/NC), collegamento di lavoro 2 (A/OUT) dopo la porta 3 (R/NO) aperto C - chiuso in posizione di riposo - collegamento a pressione 1 (P/NC), collegamento di lavoro 2 (A/OUT) dopo la porta 3 (R/NO) aperto
- Funzionamento - azionamento manuale: Sì
- Funzionamento - azionamento manuale tipo: Leva girevole
- Funzionamento - Arresto azionamento manuale: Sì
- Funzionamento - azionamento manuale a vite con intaglio: Sì
- Funzionamento - funzione valvola 2 codice: C
- Funzionamento - collegamento di linea per fluidi 2 numero: 3
- Funzionamento - funzione valvola 2 posizioni di commutazione: 2
- Funzionamento - funzione valvola 2: C - in posizione di riposo, porta di pressione 1 (P/NC) chiusa, porta di lavoro 2 (A/OUT) aperta dopo la porta 3 (R/NO)
- Tipo prodotto
Valvola pneumatica
- Max pressione visualizzata
10 bar
- Temperatura di esercizio
-10 °C (min)
- Min. temperatura operativa
-10 °C
- Codice articolo produttore
186260
- Pressione max
10 bar
- Pressione operativa (min.)
2.5 bar
- Pressione operativa (range)
2.5 fino a 10 bar
- Media esercizio
Aria compressa
- Ø tubo
4 mm
IP20
- Tipo
6524
- Max. Temperatura media
50 °C
- Min. Temperatura media
-10 °C
Documenti & Download
Scheda tecnica
Scheda tecnica 3047117 Bürkert Valvola pneumatica 6524 186260 2.5 fino a 10 bar 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3047117 Bürkert Valvola pneumatica 6524 186260 2.5 fino a 10 bar 1 pz.
Descrizione
Il tipo 6524 è composto da un'elettrovalvola flipper a comando a monte tipo 6144 e da una valvola a sede pneumatica. Il sistema flipper consente la commutazione di pressioni elevate a bassa potenza e con tempi di commutazione brevi. Tutte le valvole sono dotate di serie di azionamento manuale d'emergenza. La variante a 2 x valvole a 3/2 vie è la combinazione di due elettrovalvole flipper a comando a monte tipo 6144 e una valvola a sede pneumatica. La valvola è disponibile anche con un secondo collegamento (cavo inserito), rendendo possibile una funzione di spegnimento di sicurezza.
