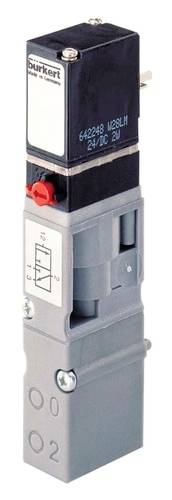

Bürkert Valvola pneumatica 6526 205937 2 fino a 10 bar 1 pz.
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Numero
Totale (110,65 € / Pezzo)
110,65 €
IVA escl.
Spedizione gratuita
Solo 1 Pezzo(i) disponibili
Dati tecnici
- Azionamento - azionamento manuale materiale: Nessun azionamento manuale
- Montaggio (valvola) - misura di arricchimento 1: 16,5 mm
- Materiale guarnizione - valvola principale guarnizione materiale: FKM (gomma fluorurata)
- Materiale guarnizione - guarnizione pilota materiale: FKM (gomma fluorurata)
- Pressione e temperatura - temperatura media min medium: -10 °C
- Pressione e temperatura - temperatura medium max.: 50 °C
- Pressione e temperatura - temperatura ambiente min: -10 °C
- Pressione e temperatura - temperatura ambiente max.: 55 °C
- Pressione e temperatura - pressione nominale min: 2 bar
- Pressione e temperatura - pressione nominale max.: 10 bar
- Collegamento elettrico - presa per apparecchi in dotazione: Non inclusa
- Collegamento elettrico - collegamento elettrico tipo: Schema spina forma C in conformità con DIN EN 175301-803
- Collegamento elettrico - collegamento elettrico posizione: Superiore
- Collegamento elettrico - collegamento elettrico numero di contatti: 2 + conduttore di protezione
- Collegamento elettrico - collegamento elettrico polarità: Irrilevante
- Caratteristiche dell'apparecchio - sotto-gruppo prodotto: Valvole pneumatiche
- Caratteristiche dispositivo - tipo di ripristino: Molla pneumatica + molla meccanica
- Caratteristiche dell'apparecchio - principio di funzionamento della valvola principale: Valvola del sedile
- Caratteristiche dispositivo - azionamento valvola tipo: Elettrico
- Caratteristiche dispositivo - tempo di commutazione apertura max.: 20 ms.
- Caratteristiche dispositivo - tempo di commutazione chiusura max.: 12 ms.
- Caratteristiche dispositivo - modalità di funzionamento/durata di accensione nominale: 100%
- Caratteristiche del dispositivo - riduzione delle prestazioni integrata: No
- Caratteristiche dispositivo - tipo di fissaggio: Viti metriche
- Caratteristiche del dispositivo - misura di fissaggio: M3 x 30
- Caratteristiche dispositivo - fissaggio materiale: Acciaio
- Portata nominale (valore kV) - valore QNn (gas): 700 l/min
- Diametro nominale (valore kV) - comando pilota diametro nominale (mm): 1,2 mm
- Diametro nominale (valore kV) - valvola principale diametro nominale 1 (P) (mm): 6 mm
- Collegamento di processo/linea - collegamento di alimentazione tipo: Flangia
- Collegamento di processo/linea - flangia: FM18
- Collegamento di processo/linea - collegamento di lavoro tipo: Flangia
- Collegamento di processo/linea - collegamento di lavoro posizione: Sul modulo pneumatico
- Collegamento di processo/linea - collegamento di lavoro flangia: FM18
- Tipo di protezione - tipo di protezione IP (max. In caso di collegamento adatto): IP65
- Tensione - Tensione della batteria: Sì
- Tensione - tensione min / tensione nominale: 110 V
- Tensione - tensione max / tensione nominale: 120 V
- Tensione - tensione alternata: No
- Tensione - tensione continua: Sì
- Bobina (nucleo) Kern - dimensione bobina: 16 mm
- Bobina (nucleo) Kern. Potenza elettrica min.: 3 W
- Bobina (nucleo) Kern - potenza elettrica max.: 3 W
- Bobina (nucleo) Kern - Bobina LED di commutazione: No
- Bobina (nucleo) Kern - bobina di commutazione protezione da sovratensione: Senza
- Bobina (nucleo) Kern - Bobina di collegamento raddrizzatore: No
- Bobina (nucleo) Kern - bobina di commutazione protezione poli: No
- Bobina (nucleo) Kern - bobina di commutazione diodo di rotazione libera: No
- Bobina (nucleo) Kern - bobina di commutazione diodo di rotazione libera ridondante: No
- Materiali - valvola principale materiale a contatto con il materiale: PA (poliammide)
- Materiali - valvola principale materiale a contatto con l'ambiente: PA (poliammide)
- Materiali - pilota materiale a contatto con il fluido: PA (poliammide)
- Materiali - pilota materiale a contatto con l'ambiente: PA (poliammide)
- Modalità di funzionamento - collegamento di linea per fluidi numero: 3
- Funzionamento - funzione valvola numero posizioni di commutazione: 2
- Funzionamento - funzione valvola: C - chiuso in posizione di riposo - collegamento a pressione 1 (P/NC), collegamento di lavoro 2 (A/OUT) dopo la porta 3 (R/NO) aperto C - chiuso in posizione di riposo - collegamento a pressione 1 (P/NC), collegamento di lavoro 2 (A/OUT) dopo la porta 3 (R/NO) aperto
- Funzionamento - azionamento manuale: No
- Funzionamento - azionamento manuale tipo: Non disponibile
- Funzionamento - Arrestazione manuale: Nessun azionamento manuale
- Funzionamento - azionamento manuale a vite con intaglio: Nessun azionamento manuale
- Tipo prodotto
Valvola pneumatica
- Temperatura di esercizio
-10 °C (min)
- Min. temperatura operativa
-10 °C
- Codice articolo produttore
205937
- Pressione max
10 bar
- Pressione operativa (min.)
2 bar
- Pressione operativa (range)
2 fino a 10 bar
- Media esercizio
Aria compressa
- Ø tubo
6 mm
IP65
- Tipo
6526
- Max. Temperatura media
50 °C
- Min. Temperatura media
-10 °C
- UKCA
Non rilevante
Documenti & Download
Scheda tecnica
Scheda tecnica 3046953 Bürkert Valvola pneumatica 6526 205937 2 fino a 10 bar 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3046953 Bürkert Valvola pneumatica 6526 205937 2 fino a 10 bar 1 pz.
Descrizione
Le valvole di tipo 6526 sono composte da un'elettrovalvola a bilico di tipo 6106 e da una valvola a sede pneumatica. Il principio attivo consente la commutazione di pressioni elevate a bassa potenza e con tempi di commutazione brevi. Le valvole sono allineabili e possono essere utilizzate con il collegamento a spina posteriore preferibilmente per le valvole (tipi 8640 o 8644) e con l'inserimento anteriore preferibilmente su blocchi valvole per l'azionamento di azionamenti pneumatici. Le valvole pilota sono dotate di serie di azionamento manuale.
