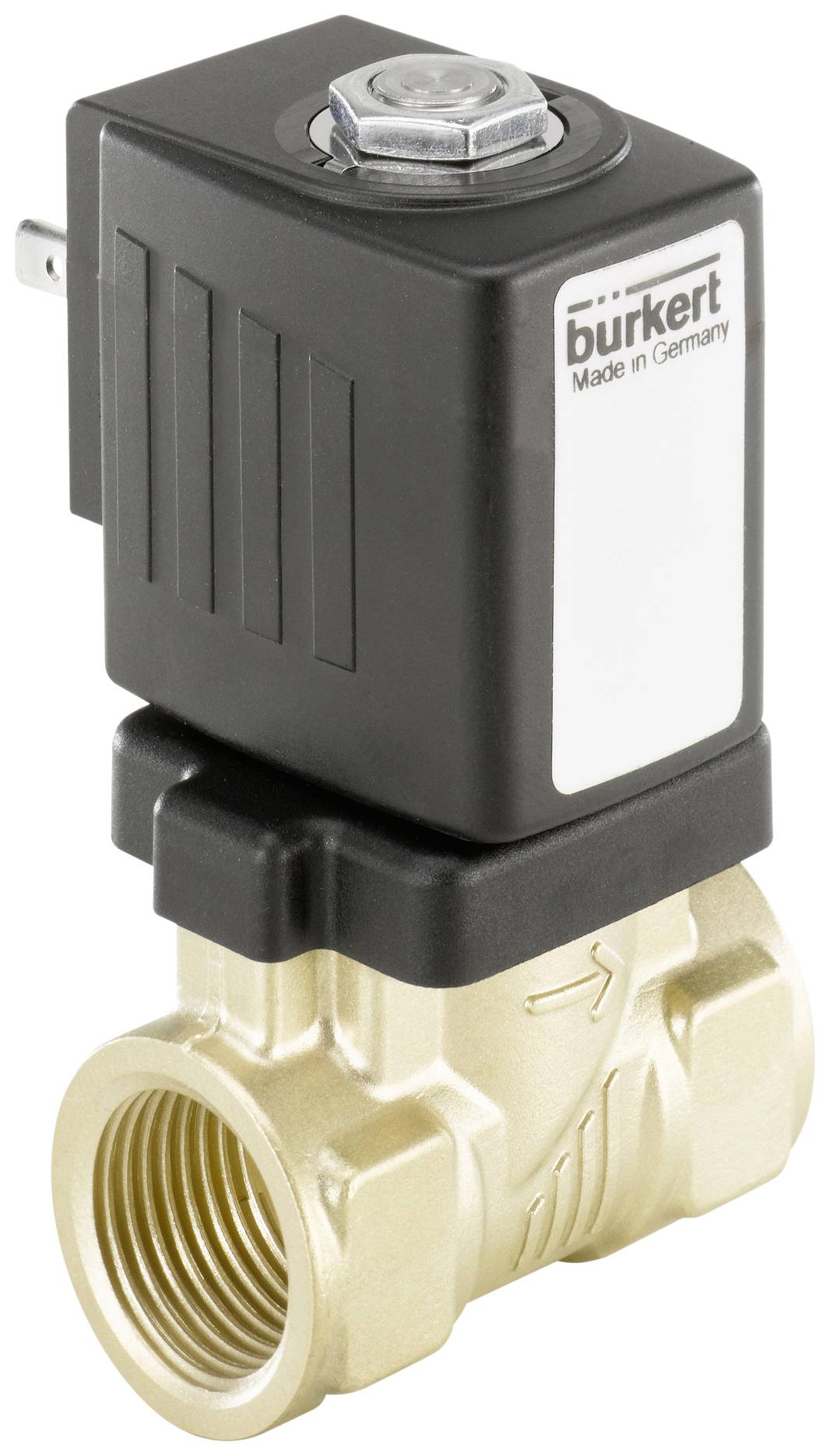

Bürkert Valvola servo-assistita 221658 6213 EV 24 V/DC G 3/4 (manicotto) Larghezza nom 13 mm 1 pz.
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Highlights & Dettagli
Valvola magnetica a 2/2 vie per flussi
- Valvola di commutazione per l'acqua del rubinetto
- Lunghezza di installazione breve
- Elevato valore di flusso
- Privo di colpo d'ariete e silenzioso
Dati tecnici
- Larghezza nominale 13,0 mm
- Collegamento per cavi manicotto G 3/4"
- Valore KV 3,6 m³/h
- Intervallo di pressione 0 - 10 bar
- Tensione 024 V/CC
- Temperatura sostanza: da -30 a +90 °C
- Temperatura ambiente max. +55°C
- Tempi di commutazione di 0,1 - 4 secondi (a seconda della larghezza nominale e della pressione differenziale)
- Consumo elettrico 10 (11) W (bobina calda)
- Tipo prodotto
Valvola servo-assistita
- Tensione di esercizio
24 V/DC
- Pressione max
10 bar
- Materiale alloggiamento
Ottone
- Collegamento
G 3/4 (manicotto)
- Intervallo temperatura media
-30 fino a +90 °C
- Codice articolo produttore
221658
- Pressione operativa (min.)
0.1 bar
- Materiale sigillante
EPDM
- Funzioni
Vie/posizioni 2/2
- Peso
0.570 kg
- Max. Temperatura media
+90 °C
- Min. Temperatura media
-30 °C
- Valvola intermedia
Liquidi neutri
- Larghezza nominale
13 mm
- Caratteristiche
Manicotto
- Lunghezza
60 mm
IP65
- Max. Temperatura ambiente
+55 °C
- Min. Temperatura ambiente
0 °C
- Valore KV
60 l/min
- Materiale
Alloggiamento: ottone, guarnizione: EPDM, bobina: poliammide
- Max. consumo di energia
10 W
- Collegamento
Manicotto G 3/4
- Tensione d'esercizio
24 V/CC
Documenti & Download
Scheda tecnica
Scheda tecnica 626433 Bürkert Valvola servo-assistita 221658 6213 EV 24 V/DC G 3/4 (manicotto) Larghezza nom 13 mm 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 626433 Bürkert Valvola servo-assistita 221658 6213 EV 24 V/DC G 3/4 (manicotto) Larghezza nom 13 mm 1 pz.
Descrizione
Elettrovalvola con accoppiamento a molla, chiusa senza corrente per liquidi neutri. La struttura attutisce il colpo d'ariete. Per un'apertura completa è necessaria una pressione differenziale di 0,1 bar.
Versione
- Valvola passante a 2/2 vie
- Chiusa senza corrente
- Materiale alloggiamento: ottone in conformità con DIN EN 50930-6
- Parti interne della valvola in ottone, acciaio inox e plastica (PPS)
- Materiale isolante: EPDM
- Sostanze: liquidi senza olio e grasso, acqua calda
- Materiale bobina: poliammide classe B
- Tolleranza della tensione: ±10 %
- Funzionamento nominale: funzionamento continuo 100% rapporto d'inserzione
- Tipo di protezione IP65 con presa dispositivo
- Collegamento elettrico in conformità con DIN EN 175301-803 forma A (precedentemente DIN 43650)
- Posizione di montaggio: qualsiasi, preferibilmente l'azionamento verso l'alto
Note
Il valore KV indica il flusso di acqua in litri per minuto attraverso una valvola con una pressione di circa 1 bar e una temperatura dell'acqua in un intervallo di 5 - 30 °C. Fornitura senza presa dispositivo (vedere accessori).
