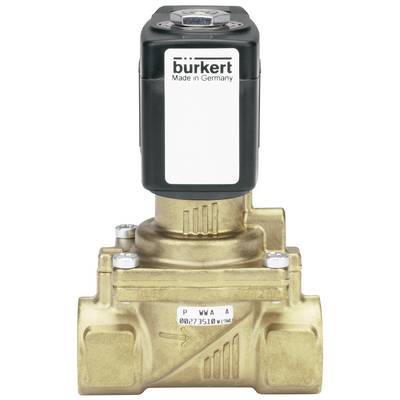

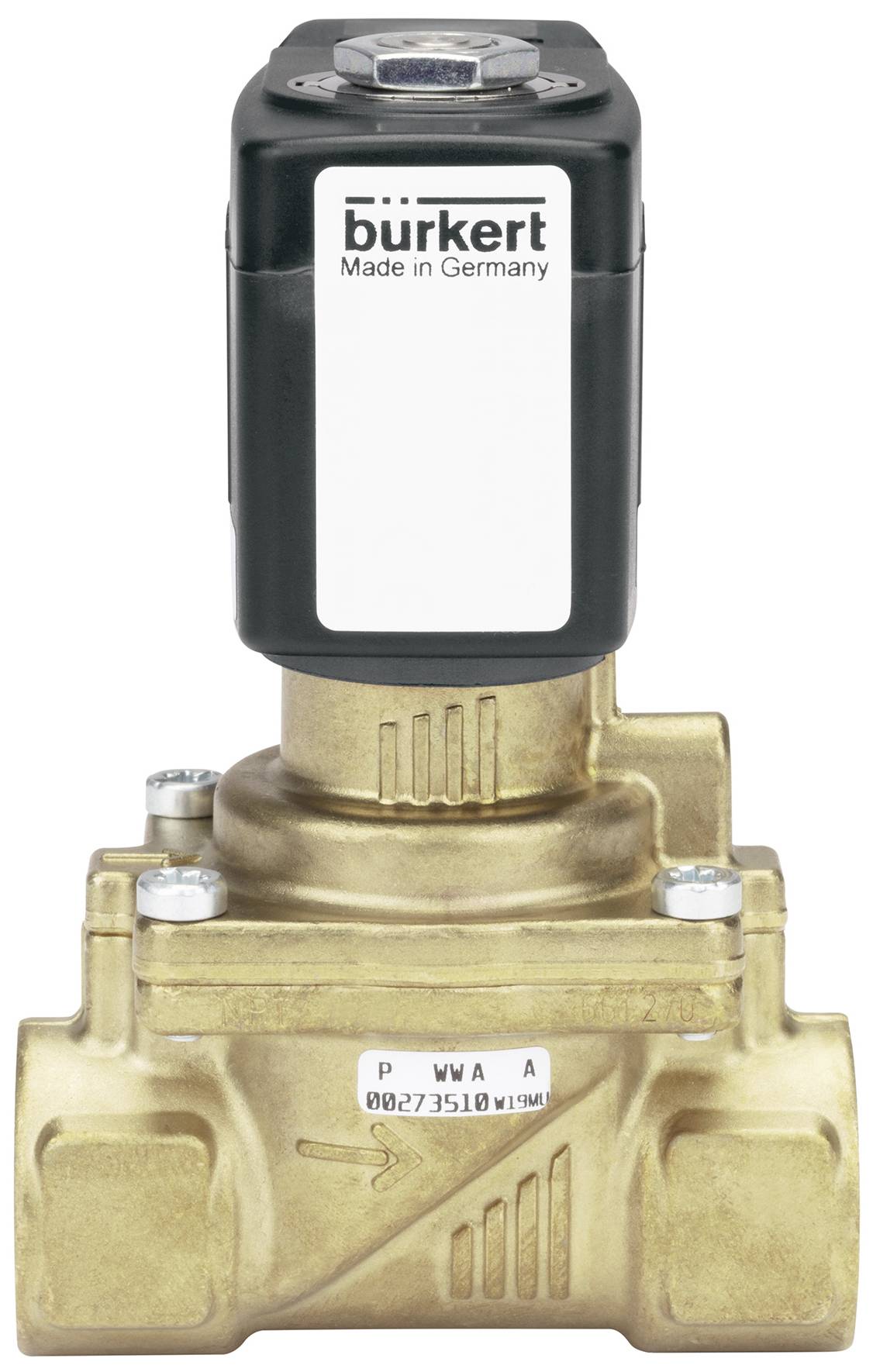

Bürkert Valvola servo-assistita 336408 6281 230 V 1 pz.
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
225,41 €
3
2% = 5,50 €
219,91 €
5
3% = 7,69 €
217,72 €
10
4% = 9,15 €
216,26 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (225,41 € / Pezzo)
225,41 €
IVA escl.
Spedizione gratuita
Solo 1 Pezzo(i) disponibili
Highlights & Dettagli
Elettrovalvola a 2/2 vie; servocomandata
- Valvola a membrana servocomandata fino a un diametro nominale DN50
- Sistema a bobina a vite centrale e resistente alle vibrazioni
- Con chiusura e silenziosità
- Tecnologia a doppia bobina a risparmio energetico nella versione Kick and Drop
- Versioni a prova di esplosione
Dati tecnici
- Materiale guarnizione - guarnizione pilota materiale: NBR (gomma nitrilica)
- Materiale guarnizione - guarnizione sedile materiale categoria: Elastomeri
- Materiale guarnizione - materiale guarnizione sedile: NBR (gomma nitrilica)
- Materiale di tenuta - sigillatura all'esterno materiale: NBR (gomma nitrilica)
- Pressione e temperatura - pressione nominale (DIN EN 1333): PN 16
- Pressione e temperatura - temperatura media min medium: -10 °C
- Pressione e temperatura - temperatura medium max.: 80 °C
- Pressione e temperatura - temperatura ambiente max.: 55 °C
- Pressione e temperatura - pressione nominale min.: 0,2 bar
- Pressione e temperatura - modello a prova di contropressione: No
- Pressione e temperatura - pressione nominale max (liquido): 16 bar
- Collegamento elettrico - presa per apparecchi in dotazione: Inclusa
- Collegamento elettrico - presa per apparecchi art. N. Tipo: 00314802 - 2518
- Collegamento elettrico - collegamento elettrico tipo: Schema spina forma A in conformità con DIN EN 175301-803
- Collegamento elettrico - collegamento elettrico posizione: Nella direzione di flusso a sinistra
- Collegamento elettrico - collegamento elettrico numero di contatti: 2 + conduttore di protezione
- Caratteristiche del dispositivo - lunghezza di montaggio: 95 mm
- Caratteristiche dell'apparecchio - principio di funzionamento della valvola principale: Valvola a membrana
- Caratteristiche dispositivo - tempo di commutazione apertura max.: 1.500 ms.
- Caratteristiche dispositivo - tempo di commutazione di chiusura max.: 3.500 ms.
- Caratteristiche dispositivo - modalità di funzionamento/durata di accensione nominale: 100%
- Caratteristiche dell'apparecchio - costruzione di valvole: Valvola completa
- Caratteristiche dispositivo - flusso: Sopra il sedile
- Caratteristiche dispositivo - versione a vuoto: No
- Caratteristiche dispositivo - tipo di ossigeno: No
- Caratteristiche dispositivo - tipo di azionamento: Ancoraggio di sollevamento
- Caratteristiche del dispositivo - Operazione: Servocomandata
- Caratteristiche dispositivo - separazione dei supporti: No
- Caratteristiche dispositivo - funzione di commutazione: On/off
- Caratteristiche dispositivo - tempo di commutazione min. Apertura: 120 ms.
- Caratteristiche dispositivo - tempo di commutazione min.: 200 ms.
- Caratteristiche dispositivo - tipo di analisi: No
- Caratteristiche dispositivo - impostazione valvola tempo di apertura: No
- Caratteristiche dispositivo - tempo di chiusura impostazione valvola: No
- Caratteristiche del dispositivo - valvola del bruciatore a olio: No
- Caratteristiche dispositivo - versione vapore: No
- Caratteristiche dispositivo - valvola principale con filtro integrato: No
- Caratteristiche dispositivo - Generation: EV
- Caratteristiche del dispositivo - comando pilota avvitato a livello centrale: Sì
- Portata nominale (valore kV) - valore QNn (gas): 13.000 l/min
- Diametro nominale (valore kV) - comando pilota diametro nominale (mm): 1,4 mm
- Diametro nominale (valore kV) - valvola principale diametro nominale 1 (P) (mm): 25 mm
- Portata nominale (valore kV) - valore kV (acqua): 12 m3/h
- Diametro nominale (valore kV) - valvola principale diametro nominale 1 (pollici): 1 pollice
- Collegamento di processo/cavo - collegamento conduttore 1 tipo: Filettatura interna
- Collegamento di processo/linea - collegamento conduttore 1 designazione filettatura: 1
- Collegamento di processo/cavo - collegamento conduttore 1 tipo filettatura: G
- Collegamento di processo / cavo - collegamento conduttore 2 tipo: Filettatura interna
- Collegamento di processo/cavo - collegamento conduttore 2 tipo filettatura: G
- Collegamento di processo/linea - collegamento di linea 2 designazione filettatura: 1
- Tipo di protezione - tipo di protezione IP (max. In caso di collegamento adatto): IP65
- Tensione - Tensione della batteria: No
- Tensione - tensione min / tensione nominale: 230 V
- Tensione - tensione max / tensione nominale: 230 V
- Tensione - tensione alternata: Sì
- Tensione - tensione continua: No
- Tensione - tolleranza di tensione positiva: 10%
- Tensione - tolleranza di tensione negativa: 10 %
- Bobina (nucleo) Kern - dimensione bobina: 40 mm
- Bobina (nucleo) Kern - bobina di commutazione protezione da sovratensione: Senza
- Bobina (nucleo) Kern - Bobina di collegamento raddrizzatore: No
- Bobina (nucleo) Kern - bobina di commutazione diodo di rotazione libera: No
- Bobina (nucleo) Kern - Kick and Drop bobina: Tecnologia a risparmio energetico possibile
- Bobina (nucleo) Kern versione a bassa rumorosità: No
- Bobina (nucleo) Kern Art: Overclared
- Bobina (nucleo) Kern - materiale bobina (rivestimento): EP (resina epossidica)
- Bobina (nucleo) Kern - Coil particolarità: Per alte temperature
- Bobina (nucleo) Kern - classe di isolamento termico dell'azionamento: H
- Bobina (nucleo) Kern - potenza di accensione AC: 30 V.
- A
- Bobina (nucleo) Kern - parte a contatto con il Kern materiale: Acciaio inox
- Bobina (nucleo) Kern - parte a contatto con il fluido tappo materiale: Acciaio inox
- Bobina (nucleo) Kern - potenza nominale AC: 24 V
- A
- Materiali - valvola principale materiale a contatto con il materiale: Ottone
- Modalità di funzionamento - collegamento di linea per fluidi numero: 2
- Funzionamento - funzione valvola numero posizioni di commutazione: 2
- Funzionamento - funzione valvola: B - aperto in posizione di riposo - collegamento a pressione 1 (P/NO)B - aperto in posizione di riposo - collegamento a pressione 1 (P/NO)
- Funzionamento - azionamento manuale: No
- Approvazioni - potenza nominale: 9 W
- Tensione frequenza: 50/60 Hz
- Tipo prodotto
Valvola servo-assistita
- Tensione di esercizio
230 V
- Pressione max
0.2 bar
- Intervallo temperatura media
-10 fino a 80 °C
- Codice articolo produttore
336408
- Max. Temperatura media
80 °C
- Min. Temperatura media
-10 °C
IP65
- Max. Temperatura ambiente
55 °C
Documenti & Download
Scheda tecnica
Scheda tecnica 3047395 Bürkert Valvola servo-assistita 336408 6281 230 V 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3047395 Bürkert Valvola servo-assistita 336408 6281 230 V 1 pz.
Descrizione
La valvola 6281 è una valvola a membrana comandata da servo della serie S.EV. Per il funzionamento della valvola è sempre necessaria una pressione differenziale minima. A seconda delle applicazioni sono disponibili diversi materiali a membrana e modalità di azione. L'alloggiamento in ottone standard soddisfa tutti i requisiti europei per l'acqua potabile. Per altri mercati è disponibile l'ottone resistente alla zincatura. L'offerta di alloggiamento viene completata da una variante in acciaio inox. Per ridurre la potenza elettrica durante il funzionamento, le bobine con elettronica integrata "Kick and Drop" (KD) sono disponibili in tecnologia a bobina doppia. È possibile fornire la valvola con un azionamento manuale per una facile manutenzione e messa in funzione.
Testo tradotto automaticamente
Testo tradotto automaticamente
Note
Il valore KV indica il flusso di acqua in litri per minuto attraverso una valvola con una pressione di circa 1 bar e una temperatura dell'acqua in un intervallo di 5 - 30 °C. Il valore QNn è l'indicazione della misura del gas in litri al minuto.
