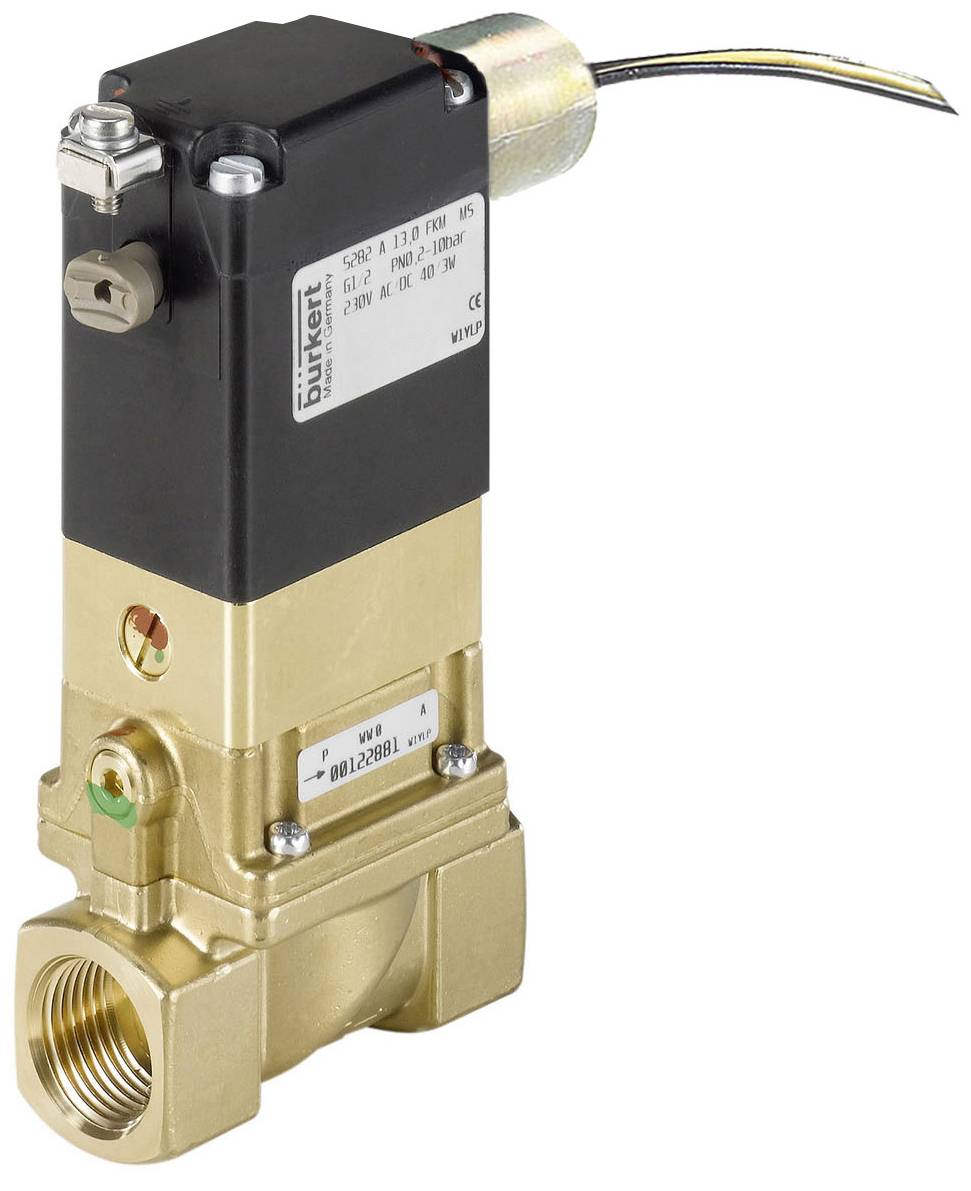

Bürkert Valvola servo-assistita 349628 5282 24 V 1 pz.
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
597,54 €
3
2% = 14,58 €
582,96 €
5
3% = 20,38 €
577,16 €
10
4% = 24,26 €
573,28 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (597,54 € / Pezzo)
597,54 €
IVA escl.
Spedizione gratuita
Solo 1 Pezzo(i) disponibili
Highlights & Dettagli
Elettrovalvola a 2/2 vie; servocomandata
- Valvola a membrana servocomandata fino a un diametro nominale DN 65
- Membrana di separazione per sostanze aggressive e sporche
- Orari di chiusura e di apertura regolabili individualmente
- Versioni a prova di esplosione (cat. 2)
- Azionamento manuale a misura di utente
Dati tecnici
- Materiale guarnizione - guarnizione pilota materiale: NBR (gomma nitrilica)
- Materiale guarnizione - guarnizione sedile materiale categoria: Elastomeri
- Materiale guarnizione - materiale guarnizione sedile: NBR (gomma nitrilica)
- Materiale di tenuta - sigillatura all'esterno materiale: NBR (gomma nitrilica)
- Pressione e temperatura - temperatura media min medium: 0 °C
- Pressione e temperatura - temperatura medium max.: 80 °C
- Pressione e temperatura - temperatura ambiente min: -40 °C
- Pressione e temperatura - temperatura ambiente max.: 60 °C
- Pressione e temperatura - pressione nominale min.: 0,2 bar
- Pressione e temperatura - modello a prova di contropressione: No
- Pressione e temperatura - pressione nominale max (liquido): 10 bar
- Collegamento elettrico - collegamento elettrico tipo: Cavo
- Collegamento elettrico - collegamento elettrico posizione: Tramite uscita
- Collegamento elettrico - collegamento elettrico cavo lunghezza: 3.000 mm
- Collegamento elettrico - collegamento elettrico numero di contatti: 2 + conduttore di protezione
- Collegamento elettrico - collegamento elettrico 1 cavo materiale: Copolimero PO collegato in rete
- Collegamento elettrico - collegamento elettrico polarità: Irrilevante
- Caratteristiche del dispositivo - lunghezza di montaggio: 115 mm
- Caratteristiche dell'apparecchio - principio di funzionamento della valvola principale: Valvola a membrana
- Caratteristiche dispositivo - tempo di commutazione apertura max.: 800 ms.
- Caratteristiche dispositivo - tempo di commutazione di chiusura max.: 4.000 ms.
- Caratteristiche dispositivo - modalità di funzionamento/durata di accensione nominale: 100%
- Caratteristiche dell'apparecchio - costruzione di valvole: Valvola completa
- Caratteristiche dispositivo - versione a vuoto: No
- Caratteristiche dispositivo - tipo di ossigeno: No
- Caratteristiche dispositivo - tipo di azionamento: Ancoraggio pieghevole
- Caratteristiche del dispositivo - Operazione: Servocomandata
- Caratteristiche del dispositivo - separazione dei supporti: Sì
- Caratteristiche dispositivo - funzione di commutazione: On/off
- Caratteristiche dispositivo - tempo di commutazione min. Apertura: 100 ms.
- Caratteristiche dispositivo - tempo di commutazione min.: 1.000 ms.
- Caratteristiche dispositivo - tipo di analisi: No
- Caratteristiche dispositivo - impostazione valvola tempo di apertura: No
- Caratteristiche dispositivo - tempo di chiusura impostazione valvola: No
- Caratteristiche del dispositivo - valvola del bruciatore a olio: No
- Caratteristiche dispositivo - versione vapore: No
- Caratteristiche dispositivo - valvola principale con filtro integrato: No
- Caratteristiche del dispositivo - fissaggio (flangia) materiale: Acciaio inox
- Portata nominale (valore kV) - valore QNn (gas): 11.000 l/min
- Diametro nominale (valore kV) - comando pilota diametro nominale (mm): 2 mm
- Diametro nominale (valore kV) - valvola principale diametro nominale 1 (P) (mm): 25 mm
- Portata nominale (valore kV) - valore kV (acqua): 10 m3/h
- Diametro nominale (valore kV) - valvola principale diametro nominale 1 (pollici): 1 pollice
- Collegamento di processo/cavo - collegamento conduttore 1 tipo: Filettatura interna
- Collegamento di processo/linea - collegamento conduttore 1 designazione filettatura: 1
- Collegamento di processo/cavo - collegamento conduttore 1 tipo filettatura: G
- Collegamento di processo / cavo - collegamento conduttore 2 tipo: Filettatura interna
- Collegamento di processo/cavo - collegamento conduttore 2 tipo filettatura: G
- Collegamento di processo/linea - collegamento di linea 2 designazione filettatura: 1
- Tipo di protezione - tipo di protezione IP (max. In caso di collegamento adatto): IP65
- Tensione - Tensione della batteria: Sì
- Tensione - tensione min / tensione nominale: 24 V.
- Tensione - tensione max / tensione nominale: 24 V.
- Tensione - tensione alternata: Sì
- Tensione - tensione continua: Sì
- Tensione - tolleranza di tensione positiva: 10%
- Tensione - tolleranza di tensione negativa: 10 %
- Bobina (nucleo) Kern - bobina di commutazione protezione da sovratensione: Senza
- Bobina (nucleo) Kern - Bobina di collegamento raddrizzatore: Sì
- Bobina (nucleo) Kern - bobina di commutazione diodo di rotazione libera: No
- Bobina (nucleo) Kern versione a bassa rumorosità: No
- Bobina (nucleo) Kern Art: A blocco
- Bobina (nucleo) Kern - materiale bobina (rivestimento): EP (resina epossidica)
- Bobina (nucleo) Kern - classe di isolamento termico dell'azionamento: H
- Bobina (nucleo) Kern - potenza di accensione AC: 40 V.
- A
- Bobina (nucleo) Kern - potenza nominale DC: 40 W.
- Bobina (nucleo) Kern - potenza ridotta DC: 3 W
- Bobina (nucleo) Kern - potenza nominale AC: 3 V.
- A
- Materiali - valvola principale materiale a contatto con il materiale: Ottone
- Materiali - pilota materiale a contatto con il materiale: Ottone
- Modalità di funzionamento - collegamento di linea per fluidi numero: 2
- Funzionamento - funzione valvola numero posizioni di commutazione: 2
- Funzionamento - funzione valvola: A - chiuso in posizione di riposo - collegamento a pressione 1 (P/NC)A - chiuso in posizione di riposo - collegamento a pressione 1 (P/NC)
- Funzionamento - azionamento manuale: Sì
- Funzionamento - azionamento manuale tipo: Pulsante
- Funzionamento - Arresto azionamento manuale: Sì
- Approvazioni - potenza nominale: 40 W
- Tipo di approvazione: IECEx, ATEXIECEx, ATEX
- Tipo di approvazione: Ex mb IIC T4 GB, Ex mb IIIC T130°C dB, II 2 D Ex mb IIIC T130°C dB, II 2 G Ex mb IIC T4 GB
- Tensione frequenza: 50/60 Hz
- Tipo prodotto
Valvola servo-assistita
- Tensione di esercizio
24 V
- Pressione max
0.2 bar
- Intervallo temperatura media
0 fino a 80 °C
- Codice articolo produttore
349628
- Max. Temperatura media
80 °C
- Min. Temperatura media
0 °C
IP65
- Max. Temperatura ambiente
60 °C
- Min. Temperatura ambiente
-40 °C
Documenti & Download
Scheda tecnica
Scheda tecnica 3047515 Bürkert Valvola servo-assistita 349628 5282 24 V 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3047515 Bürkert Valvola servo-assistita 349628 5282 24 V 1 pz.
Descrizione
La valvola 5282 è una valvola a membrana servocomandata. Per il funzionamento della valvola è necessaria una pressione differenziale minima. A seconda delle applicazioni sono disponibili diversi materiali a membrana e modalità di azione. L'alloggiamento in ottone standard soddisfa tutti i requisiti europei per l'acqua potabile. L'offerta di alloggiamento viene completata con versioni in acciaio inox. Ruotando semplicemente la valvola pilota a 3/2 vie sul raccordo è possibile modificare il funzionamento da NC a NO. Le bobine magnetiche sono sollecitati da un epossidico chimicamente resistente. Per la messa in funzione e la verifica, il 5282 è dotato di un azionamento manuale. NEMA 4X è disponibile su richiesta.
Testo tradotto automaticamente
Testo tradotto automaticamente
Note
Il valore KV indica il flusso di acqua in litri per minuto attraverso una valvola con una pressione di circa 1 bar e una temperatura dell'acqua in un intervallo di 5 - 30 °C. Il valore QNn è l'indicazione della misura del gas in litri al minuto.
