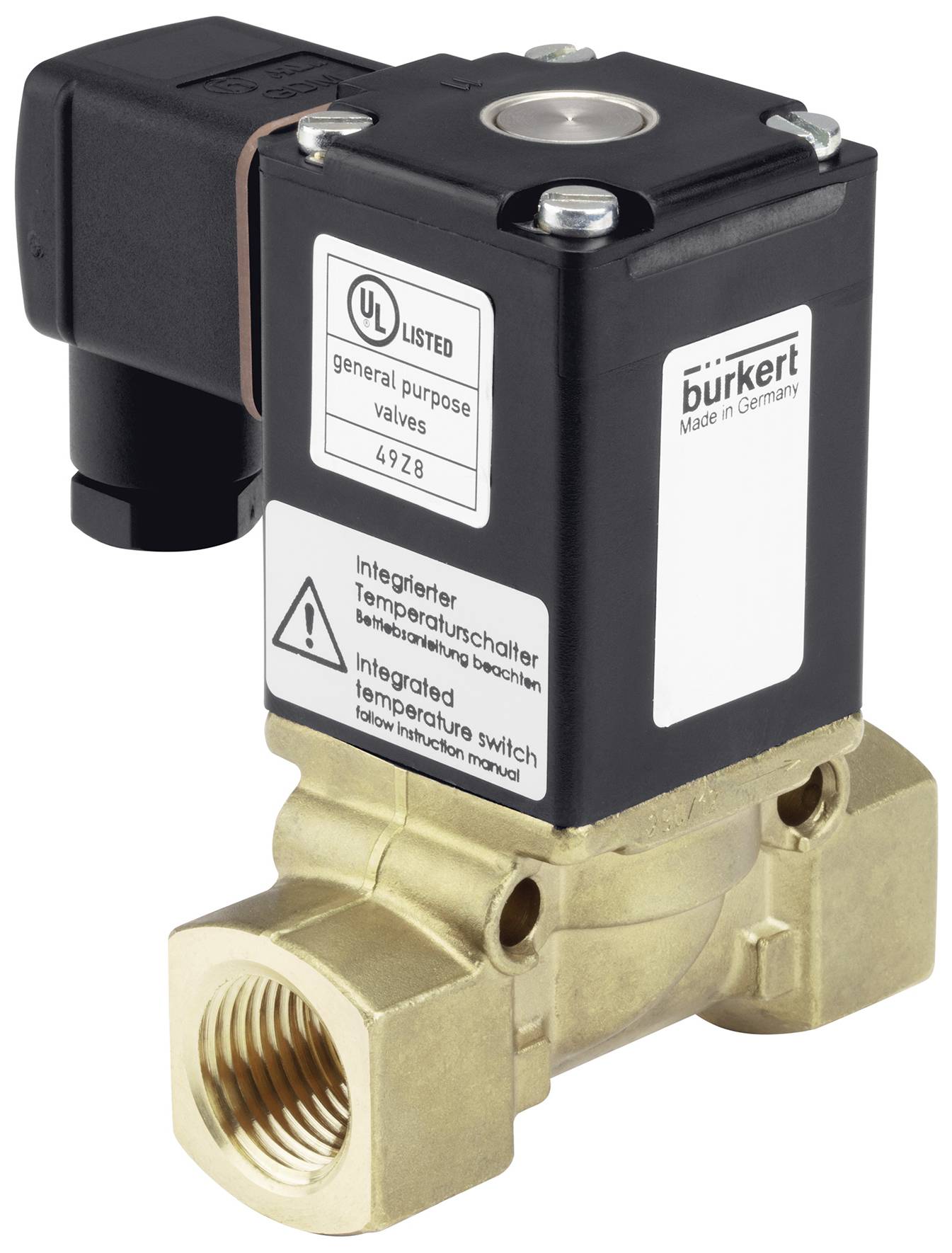

Bürkert Valvola servo-assistita 59608 0290 230 V G 1/2 Larghezza nom 12 mm Servo assistito 1 pz.
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
180,32 €
3
2% = 4,40 €
175,92 €
5
3% = 6,15 €
174,17 €
10
4% = 7,32 €
173,00 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (180,32 € / Pezzo)
180,32 €
IVA escl.
Spedizione gratuita
Solo 1 Pezzo(i) disponibili
Highlights & Dettagli
Elettrovalvola a 2/2 vie; servocomandata
- Valvola a membrana servocomandata fino a un diametro nominale DN50
- La membrana ad accoppiamento fisso si apre senza pressione differenziale
- Sistema a bobina a vite a prova di vibrazioni
- Riduzione della potenza a risparmio energetico in tutte le versioni DC
Dati tecnici
- Materiale guarnizione - guarnizione pilota materiale: FKM (gomma fluorurata)
- Materiale guarnizione - guarnizione sedile materiale categoria: Elastomeri
- Materiale guarnizione - guarnizione sedile materiale: FKM (gomma fluorurata)
- Materiale di tenuta - sigillatura all'esterno materiale: FKM (gomma fluorurata)
- Pressione e temperatura - temperatura media min medium: 0 °C
- Pressione e temperatura - temperatura medium max.: 100 °C
- Pressione e temperatura - temperatura ambiente max.: 55 °C
- Pressione e temperatura - pressione nominale min: 0 bar
- Pressione e temperatura - modello a prova di contropressione: No
- Pressione e temperatura - pressione nominale max (liquido): 16 bar
- Collegamento elettrico - presa per apparecchi in dotazione: Inclusa
- Collegamento elettrico - presa per apparecchi art. N. Tipo: 00314802 - 2518
- Collegamento elettrico - collegamento elettrico tipo: Schema spina forma A in conformità con DIN EN 175301-803
- Collegamento elettrico - collegamento elettrico posizione: Nella direzione di flusso a sinistra
- Collegamento elettrico - collegamento elettrico numero di contatti: 2 + conduttore di protezione
- Caratteristiche del dispositivo - lunghezza di montaggio: 74,5 mm
- Caratteristiche dell'apparecchio - principio di funzionamento della valvola principale: Valvola a membrana
- Caratteristiche dispositivo - tempo di commutazione apertura max.: 250 ms.
- Caratteristiche dispositivo - tempo di commutazione chiusura max.: 2.000 ms.
- Caratteristiche dispositivo - modalità di funzionamento/durata di accensione nominale: 100%
- Caratteristiche dell'apparecchio - costruzione di valvole: Valvola completa
- Caratteristiche dispositivo - flusso: Sopra il sedile
- Caratteristiche del dispositivo - versione a vuoto: Sì
- Caratteristiche dispositivo - tipo di ossigeno: Sì
- Caratteristiche del dispositivo - parti prive di olio e grasso: Sì (secondo DIS 1000020797)
- Caratteristiche dispositivo - tipo di azionamento: Ancoraggio di sollevamento
- Caratteristiche del dispositivo - Operazione: A controllo forzato
- Caratteristiche dispositivo - separazione dei supporti: No
- Caratteristiche dispositivo - funzione di commutazione: On/off
- Caratteristiche dispositivo - tempo di commutazione min. Apertura: 100 ms.
- Caratteristiche dispositivo - tempo di commutazione min.: 700 ms.
- Caratteristiche dispositivo - tipo di analisi: No
- Caratteristiche dispositivo - impostazione valvola tempo di apertura: No
- Caratteristiche dispositivo - tempo di chiusura impostazione valvola: No
- Caratteristiche del dispositivo - valvola del bruciatore a olio: No
- Caratteristiche dispositivo - versione vapore: No
- Caratteristiche dispositivo - valvola principale con filtro integrato: No
- Portata nominale (valore kV) - valore QNn (gas): 1.900 l/min
- Diametro nominale (valore kV) - comando pilota diametro nominale (mm): 1,5 mm
- Diametro nominale (valore kV) - valvola principale diametro nominale 1 (P) (mm): 12 mm
- Portata nominale (valore kV) - valore kV (acqua): 1,8 m3/h
- Diametro nominale (valore kV) - valvola principale diametro nominale 1 (pollici): 7/16 pollici
- Collegamento di processo/cavo - collegamento conduttore 1 tipo: Filettatura interna
- Collegamento di processo/cavo - collegamento conduttore 1 filettatura: 1/2
- Collegamento di processo/cavo - collegamento conduttore 1 tipo filettatura: G
- Collegamento di processo / cavo - collegamento conduttore 2 tipo: Filettatura interna
- Collegamento di processo/cavo - collegamento conduttore 2 tipo filettatura: G
- Collegamento di processo/cavo - collegamento conduttore 2, descrizione filettatura: 1/2
- Tipo di protezione - tipo di protezione IP (max. In caso di collegamento adatto): IP65
- Tensione - Tensione della batteria: No
- Tensione - tensione min / tensione nominale: 230 V
- Tensione - tensione max / tensione nominale: 230 V
- Tensione - tensione alternata: Sì
- Tensione - tensione continua: No
- Tensione - tolleranza di tensione positiva: 10%
- Tensione - tolleranza di tensione negativa: 10 %
- Bobina (nucleo) Kern - dimensione bobina: 40 mm
- Bobina (nucleo) Kern - bobina di commutazione protezione da sovratensione: Senza
- Bobina (nucleo) Kern - Bobina di collegamento raddrizzatore: No
- Bobina (nucleo) Kern - bobina di commutazione diodo di rotazione libera: No
- Bobina (nucleo) Kern versione a bassa rumorosità: No
- Bobina (nucleo) Kern Art: A blocco
- Bobina (nucleo) Kern - materiale bobina (rivestimento): EP (resina epossidica)
- Bobina (nucleo) Kern - classe di isolamento termico dell'azionamento: H
- Bobina (nucleo) Kern - potenza di accensione AC: 100 V.
- A
- Bobina (nucleo) Kern - parte a contatto con il Kern materiale: Acciaio inox
- Bobina (nucleo) Kern - parte a contatto con il fluido tappo materiale: Acciaio inox
- Bobina (nucleo) Kern - potenza nominale AC: 25 V.
- A
- Materiali - valvola principale materiale a contatto con il materiale: Ottone
- Modalità di funzionamento - collegamento di linea per fluidi numero: 2
- Funzionamento - funzione valvola numero posizioni di commutazione: 2
- Funzionamento - funzione valvola: A - chiuso in posizione di riposo - collegamento a pressione 1 (P/NC)A - chiuso in posizione di riposo - collegamento a pressione 1 (P/NC)
- Funzionamento - azionamento manuale: No
- Approvazioni - potenza nominale: 10 W
- Tensione frequenza: 50 Hz
- Tipo prodotto
Valvola servo-assistita
- Tensione di esercizio
230 V
- Pressione max
0 bar
- Materiale alloggiamento
Acciaio inox
- Collegamento
G 1/2
- Temperatura di esercizio
0 °C (min)
- Intervallo temperatura media
0 fino a 100 °C
- Codice articolo produttore
59608
- Pressione operativa (min.)
0 bar
- Min. temperatura operativa
0 °C
- Materiale sigillante
FKM
- Funzioni
2/2 chiuso monostabile
- Max. Temperatura media
100 °C
- Min. Temperatura media
0 °C
- Valvola intermedia
Ossigeno;
- Larghezza nominale
12 mm
- Lunghezza
74.5 mm
- Valore QNn
1.900 l/min
IP65
- Max. Temperatura ambiente
55 °C
- Modalità di funzionamento
Servo assistito
- Valore KV
1.8 m³/h
Documenti & Download
Scheda tecnica
Scheda tecnica 3046840 Bürkert Valvola servo-assistita 59608 0290 230 V G 1/2 Larghezza nom 12 mm Servo assistito 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3046840 Bürkert Valvola servo-assistita 59608 0290 230 V G 1/2 Larghezza nom 12 mm Servo assistito 1 pz.
Descrizione
La valvola 0290 è una valvola a membrana comandata da servo della serie S.EV. La valvola si apre senza pressione differenziale. Il processo di apertura è supportato dall'accoppiamento fisso della membrana all'ancoraggio. In questo modo la funzione integrata "soft kick" consente un'apertura delicata sui materiali. A seconda delle applicazioni sono disponibili diversi materiali a membrana. L'offerta di alloggiamento è completata da varianti in acciaio inox. Le bobine magnetiche sono sollecitati con un epossidico chimicamente resistente. Per ridurre il consumo di energia elettrica, in tutte le varianti DC è presente un'elettronica "Kick and Drop" nella bobina. NEMA 4X è disponibile su richiesta.
Testo tradotto automaticamente
Testo tradotto automaticamente
Note
Il valore KV indica il flusso di acqua in litri per minuto attraverso una valvola con una pressione di circa 1 bar e una temperatura dell'acqua in un intervallo di 5 - 30 °C. Il valore QNn è l'indicazione della misura del gas in litri al minuto.
