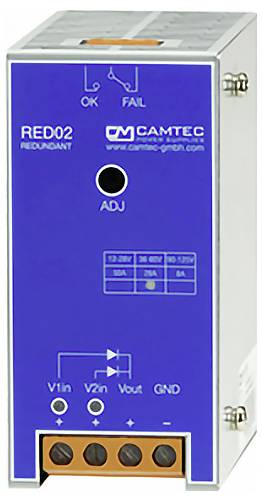

Camtec RED00202C(R2) Alimentazione elettrica 9.100 A

Il modulo di ridondanza RED00202 è progettato per le applicazioni da 0Vdc a 125Vdc. Le uscite CC di due sorgenti di tensione continua identiche sono disaccoppiate. Il carico totale è uguale al carico singolo di ogni sorgente CC collegata. Durante il funzionamento normale, il carico totale viene distribuito uniformemente tra le fonti di tensione collegate. In caso di guasto di una delle fonti di tensione continua collegate, l'altra fonte prende tutto il carico senza causare un'interruzione di corrente nel sistema. Il relè interno Power-ok (contatto di commutazione) garantisce un controllo costante dello stato delle alimentazioni elettriche collegate. Se una fonte di alimentazione è spenta, il relè indica che la fonte di alimentazione rimanente sta subendo il carico. Il rilevamento di sottotensione Vu può essere regolato tramite il potenziometro ADJ sul pannello frontale. Il rilevamento di sovratensione VO dalla tabella dei dati tecnici è impostato in fabbrica e non può essere modificato. L'ingresso CC e l'uscita CC sono privi di potenziale. L'ingresso GND del RED00202 è necessario solo per l'alimentazione propria. La caduta di tensione tra l'ingresso CC e l'uscita CC è compresa tra 500 mV e 700 mV.
