Chauvin Arnoux Analizzatore di rete 3 fasi con pinza, con funzione logger

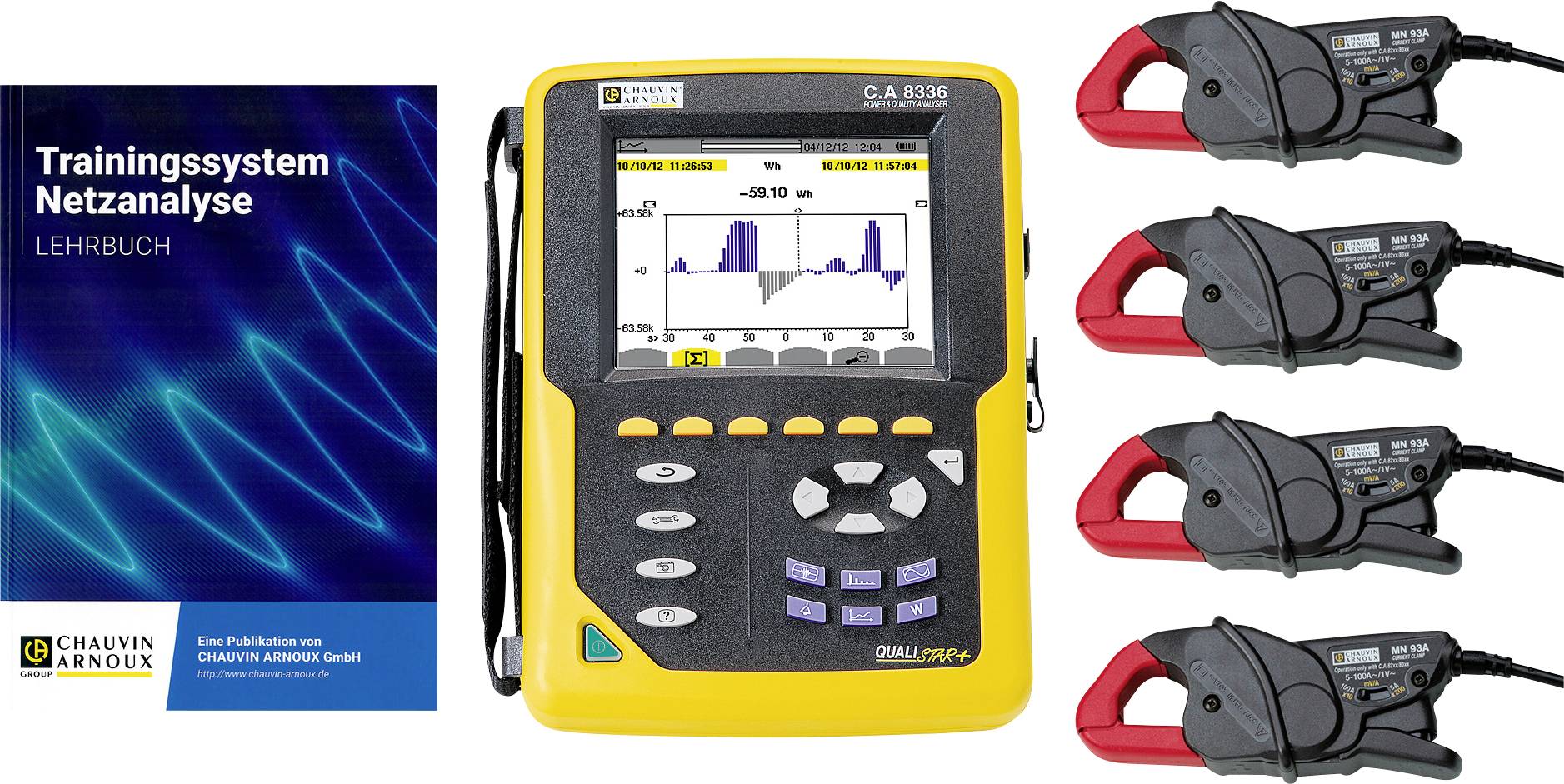

Questo pacchetto di immagini comprende un analizzatore di rete C.A 8336, 4 trasformatori di corrente adatti MN93A e un manuale: Sistema di formazione per l'analisi della rete. Il libro di testo è destinato a insegnanti e studenti per introdurre la questione dell'analisi della rete e per acquisire una comprensione di base delle conseguenze della rete. È adatto come punto di partenza per l'argomento e altamente pratico - include esperimenti pratici con compiti e soluzioni.

Ulteriori informazioni sull'analizzatore di rete C.A 8336:

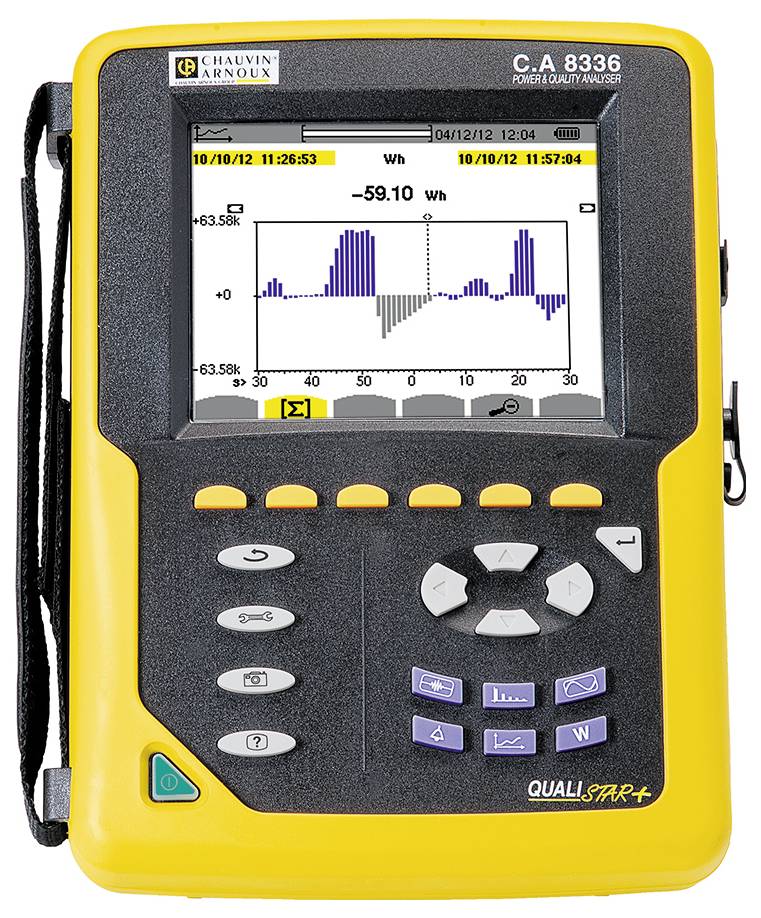

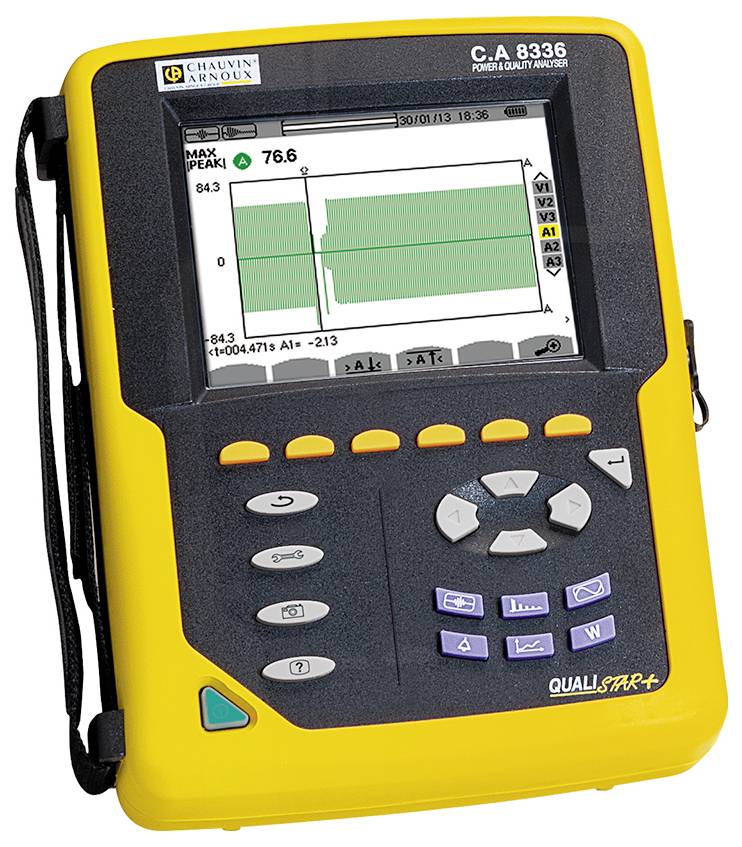

Il Qualistar+ C.A 8336 è particolarmente adatto per servizi di manutenzione e collaudo in impianti industriali e commerciali. Fornisce un'immagine immediata dei principali parametri di qualità della rete. Con le sue funzioni, questo analizzatore è particolarmente adatto per la manutenzione e la riparazione. Il bilancio energetico completo di un impianto può essere creato.
Il C.A 8336 dispone delle funzioni Inrush e TrueInrush per il dimensionamento dell'impianto elettrico e il riconoscimento degli errori di commutazione.

Il dispositivo compatto e maneggevole offre ulteriori funzioni di calcolo e di funzionamento. Il C.A 8336 è dotato di 4 canali di misurazione di tensione e corrente. Con il C.A 8336 vengono rilevati e memorizzati contemporaneamente tutti i parametri, i transienti, gli allarmi e le forme d'onda.

I trasformatori di corrente utilizzati vengono rilevati automaticamente dal C.A 8336 durante il collegamento. È possibile collegare diversi trasformatori di corrente e l'impostazione dei rapporti di trasmissione consente una lettura diretta dei valori misurati.

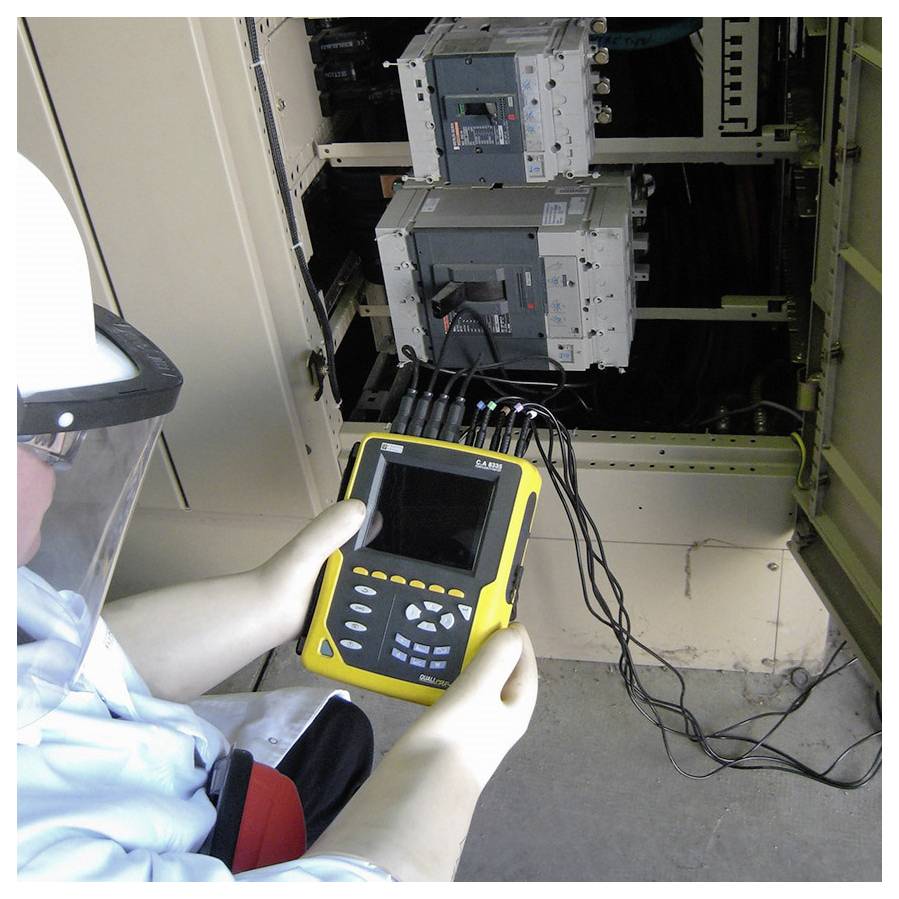

Il dispositivo è progettato per lavorare in loco:
Accesso diretto alle funzioni più importanti (impostazioni, ecc.)
Accesso diretto alle funzioni di misurazione (armoniche, sfarfallio, ecc.)
Ingressi di tensione e corrente con contrassegni colorati
Grande schermo a colori TFT estremamente leggibile
Indipendente dalla rete per 13 ore

Grazie alla sua vasta gamma di funzioni, il Qualistar+ C.A 8336 è versatile. Può essere utilizzato in impianti di categoria CAT III fino a 1000 V e di categoria CAT IV fino a 600 V.

Software
Per l'elaborazione dei valori misurati con Qualistar, il software PAT e il software Dataview ® sono disponibili come standard. Consentono di effettuare impostazioni, di trasferire ed elaborare dati e di analizzare. Con Dataview ® è inoltre possibile creare rapporti di prova conformi alla norma sulle caratteristiche di qualità della tensione.

Accessori speciali
Con il cavo di misura ESSAILEC è possibile eseguire controlli su contatori, relè di protezione integrati o circuiti secondari di trasformatori di tensione o di corrente, senza disturbare o interrompere l'alimentazione elettrica.

Reeling Box
Questa pratica scatola avvolgitori per cavi è dotata di un magnete adesivo e di un sistema di supporto MultiFIX. Nella scatola smontabile l'utente può inserire cavi di misura con spine a banana per misurazioni di tensione o i cavi del MiniFlex ® MA193-250 per misurazioni di corrente e, a seconda delle necessità, avvolgerli in lunghezza, in modo che i cavi di misura siano sempre ben ordinati.

Adattatore PA31ER
Con esso, Qualistar+ può essere alimentato direttamente tramite un conduttore di fase di rete da 100 V a 1000 V, CA o CC. Viene collegato agli ingressi di tensione e ha i seguenti dati tecnici: IP53, IEC 61010 CAT III 1000 V / CAT IV 600 V.

Tutte le Qualistar+ sono dotate di un set di anelli colorati e perni per facilitare il riconoscimento di linee e ingressi di misura e per l'identificazione dei colori secondo le specifiche nazionali.
Ampia scelta di trasformatori di corrente per correnti da 5 mA a 10 kA
