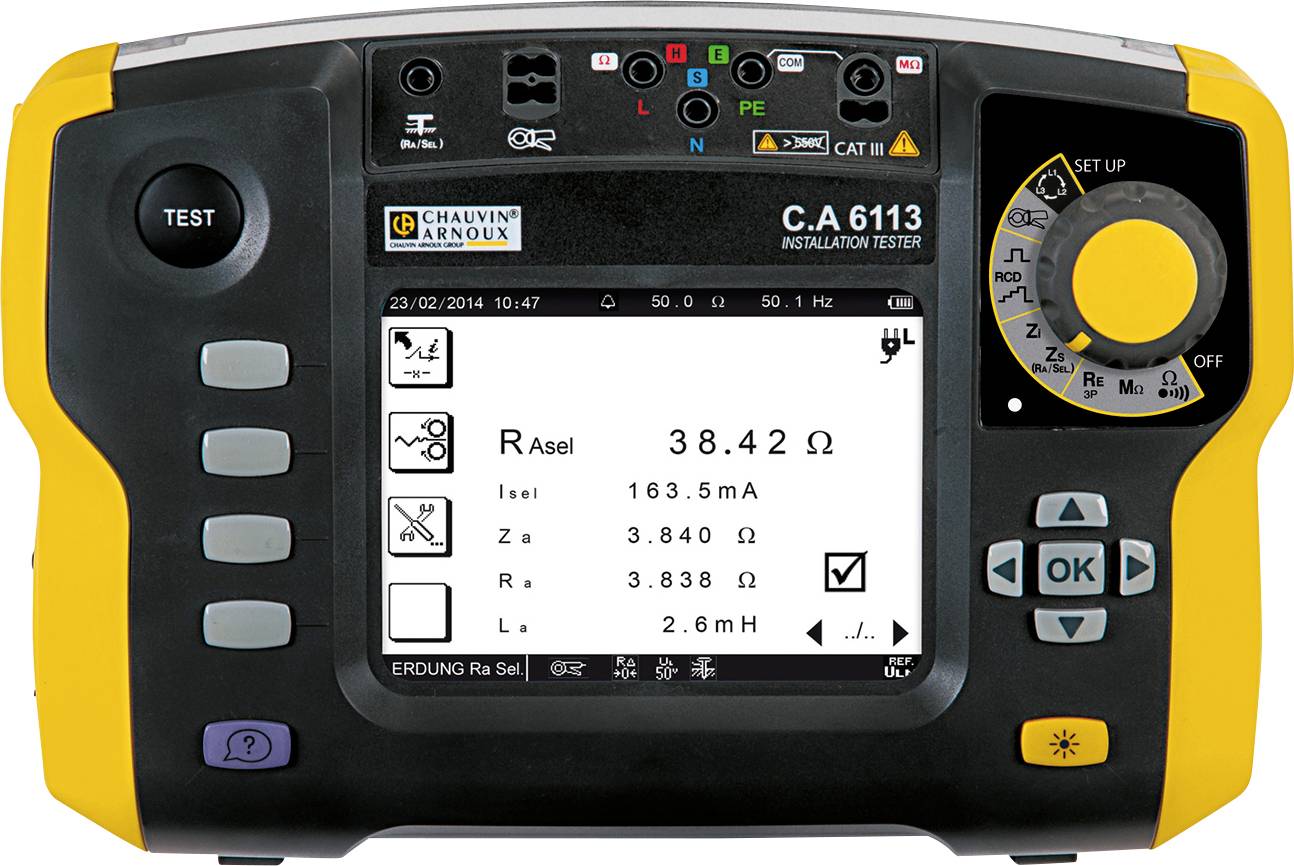

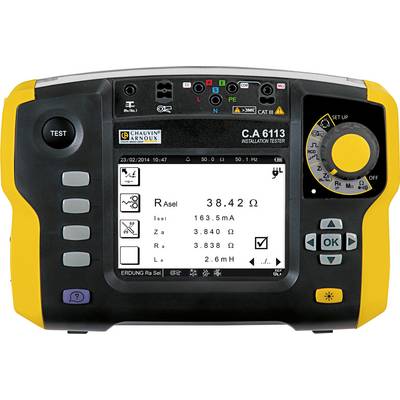

Un dispositivo di misurazione per installazione con display digitale mostra misurazioni di resistenza in Ohm. I comandi e l'interruttore rotativo sono visibili.

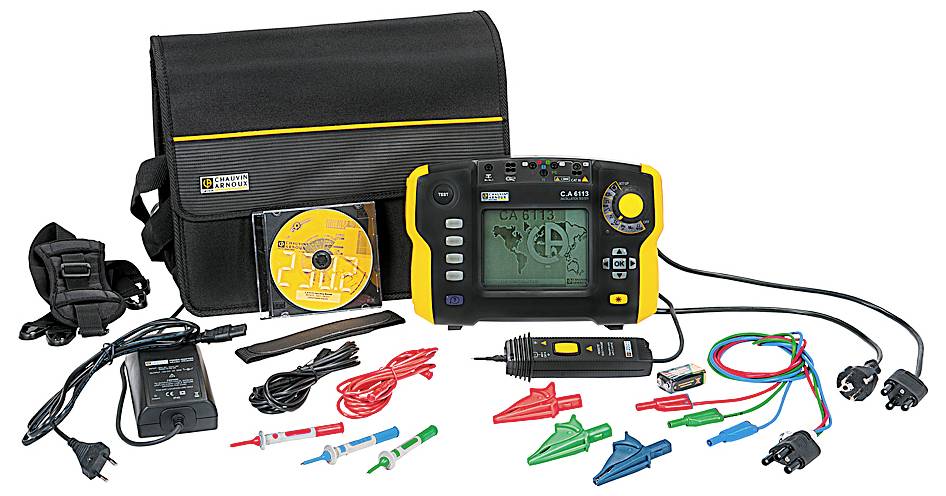

Un set di strumenti di misurazione multimediali con un display digitale. Gli accessori inclusi comprendono cavi, caricabatterie e custodia da trasporto.

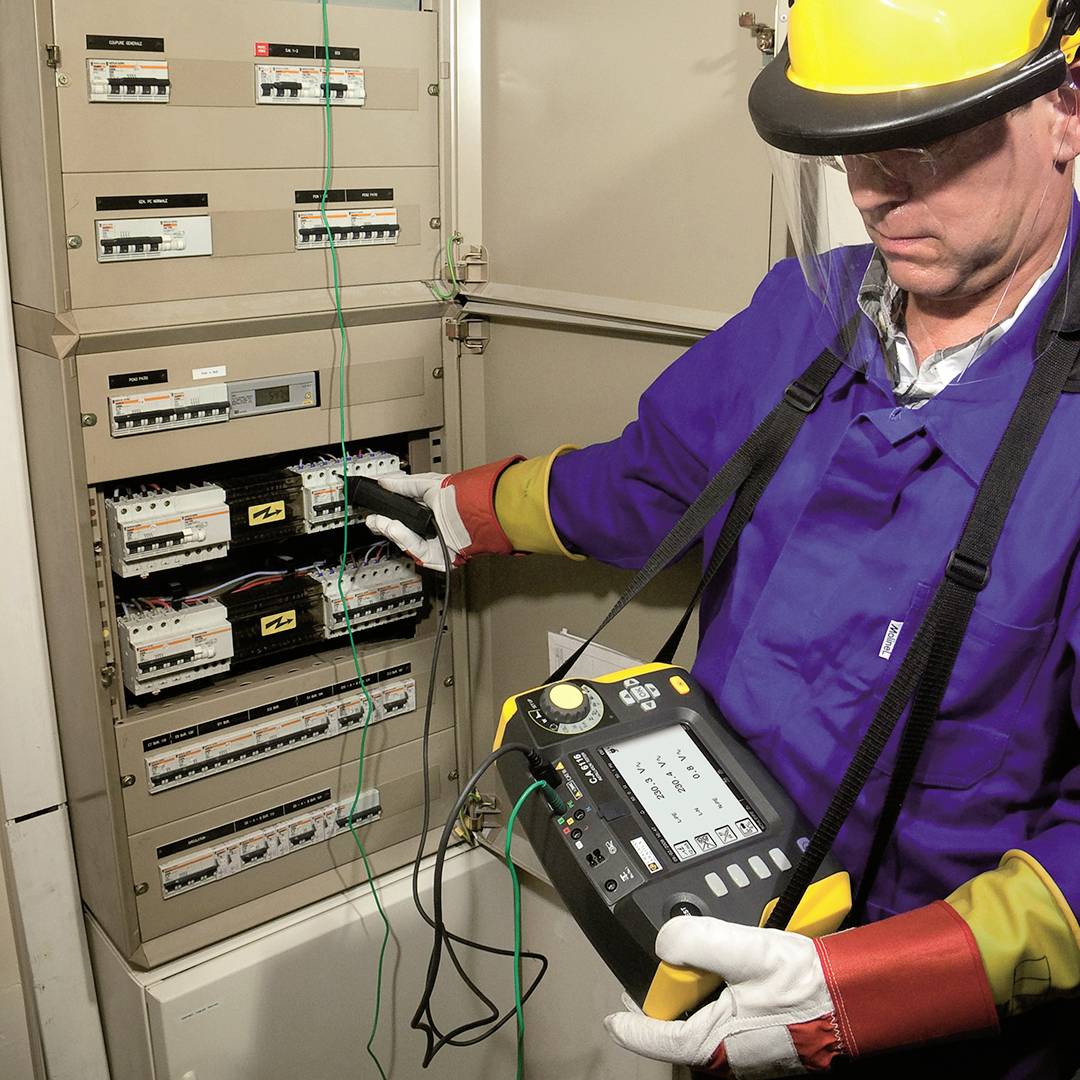

Un tecnico con indumenti protettivi verifica i quadri elettrici con uno strumento di misurazione. Vengono rispettate le misure di sicurezza.

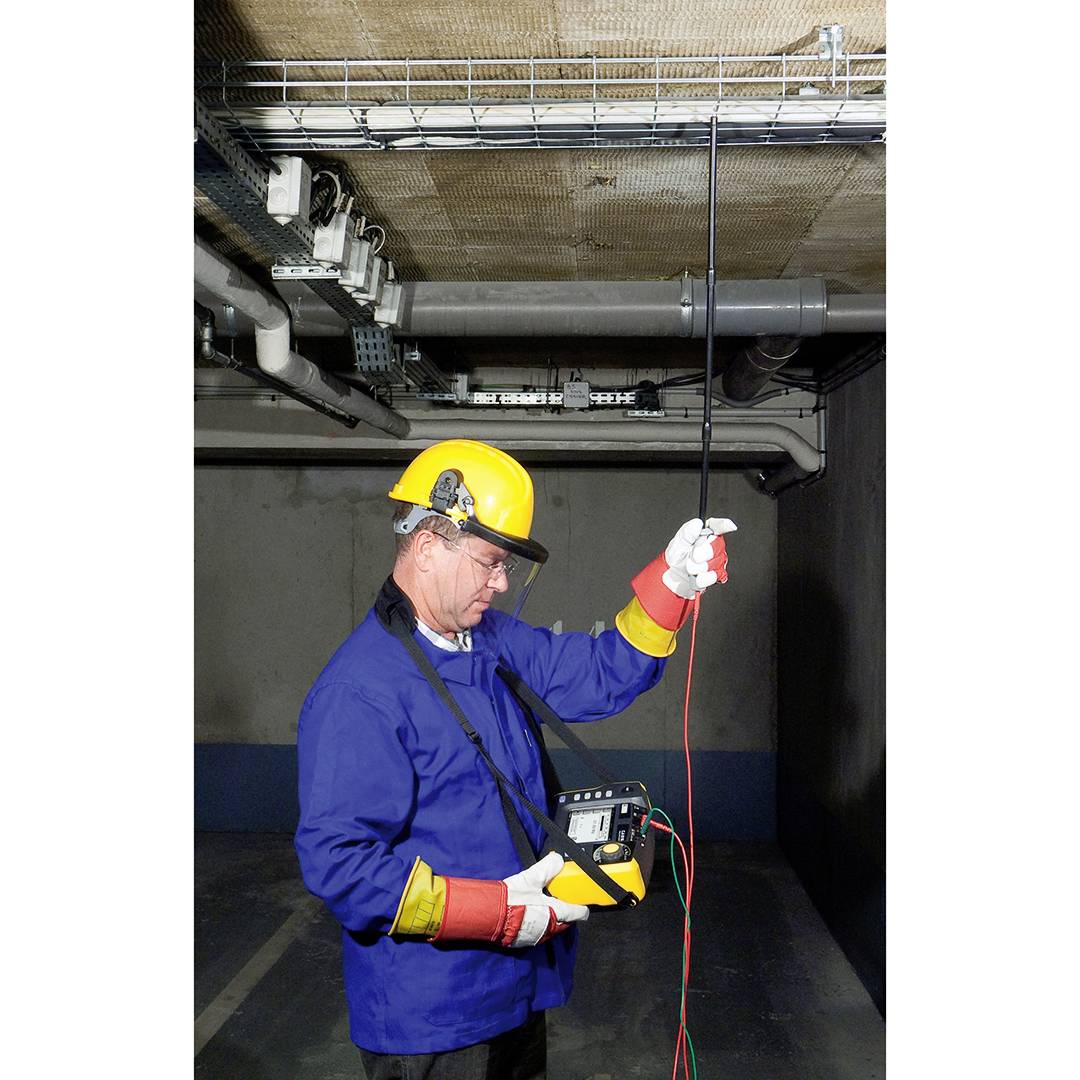

Un lavoratore con indumenti protettivi e casco misura la tensione elettrica in un cavo all'interno di un ambiente industriale.

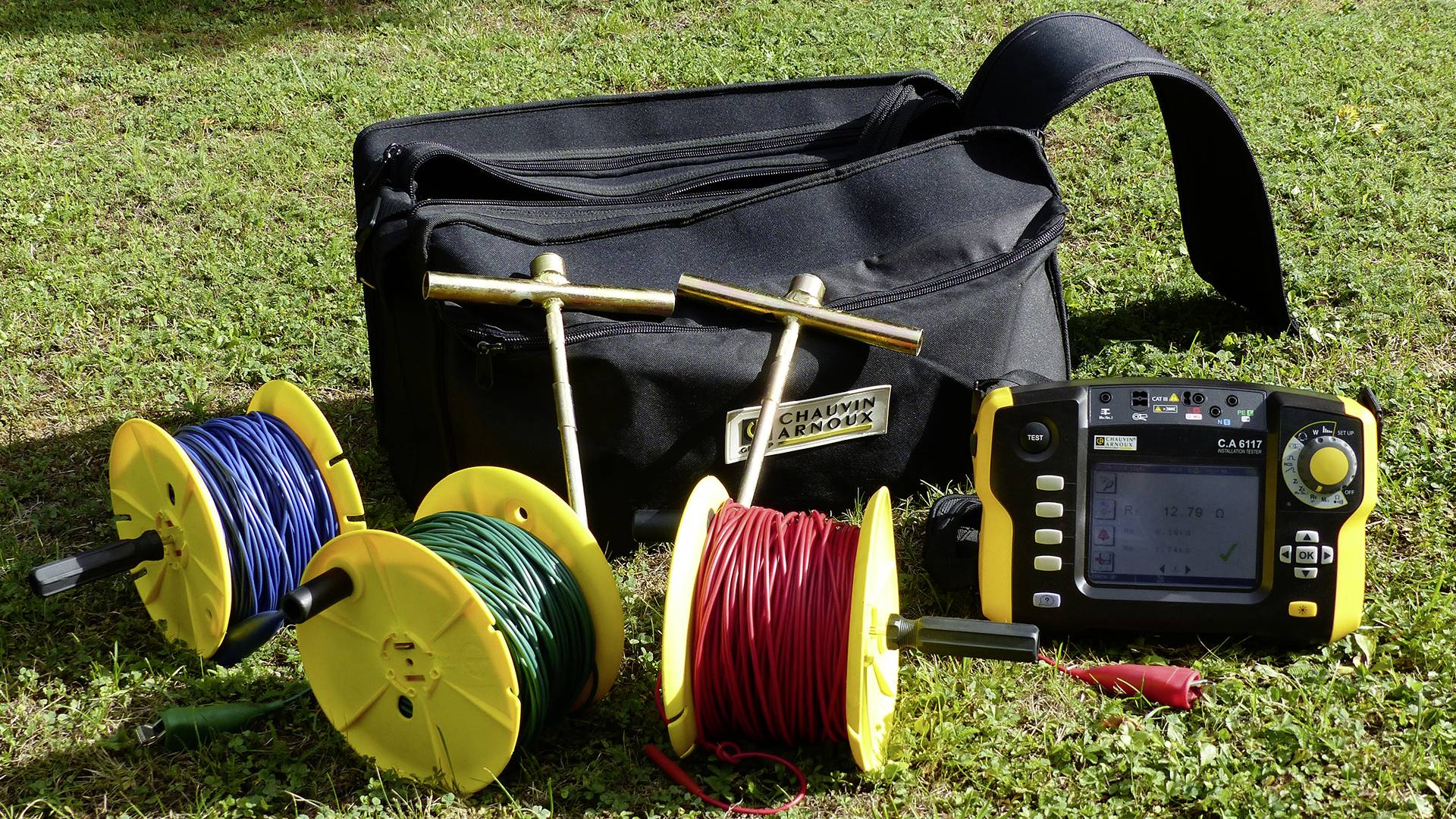

Una borsa nera, tre bobine di cavi in blu, verde e rosso, e uno strumento di misurazione elettronico su un prato; attrezzatura per misurazioni sul campo.

1/5

Scheda tecnica (PDF)

Non disponibile

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Segnala un problema

Highlights & Dettagli

Tester di installazione C.A 6113

17 in 1 in termini di funzionalità
600 V CAT III
Verificare secondo le norme internazionali: DIN VDE 0100-600 / DIN VDE 0105-100 /DIN VDE 0413, EN 61557, IEC 60364-6, ÖVE/ÖNORM E 8001, NIN/NIV
Adatto a tutti i sistemi di rete:TT, TN oppure IT
Controllo di FI/RCD tipo AC, A
Tabella di sicurezza integrato
Accumulatore agli ioni di litio

Dati tecnici

Prova di continuità / MISURAZIONE DELLA RESISTENZA: / nominale misura / risoluzione:> 200 mA / 39,99 Ω / 0,01 Ω / ± (1,5 % del display + 2 digit)
12 mA / 39,99 Ω e 399,9 Ω / 0,01 e 0,1 Ω /± (1,5 % del display + 5 digit) con segnale acustico
Intervallo di misura / risoluzione / Precisione: 4 kΩ / 1 Ω / ± (1,5 % del display + 5 digit)
40 kΩ - 400 kΩ / 10 Ω - 100 Ω / ± (1,5 % del display + 2 digit)
Misurazione della resistenza dell'isolamento: tensione nominale Utest: 50 /100 / 250 / 500 / 1000 V CC
Intervallo di misura / risoluzione / Precisione: da 0,01 MΩ a 2 GΩ / 10 kΩ fino a 1 MΩ / ±(5 % del display + 3 digit)
Corrente di corto circuito: ≤ 3 mA
Misurazione della messa a terra: misurazione di messa a terra a tre poli: 0,50 Ω a 40 Ω / 0,01 Ω / ±(2 % del display + 10 digit)
40 Ω a 15 kΩ / 0,1 Ω fino a 1 Ω / ±(2 % del display + 2 digit)
Intervallo di misura / risoluzione / Precisione: 15 kΩ fino a 40 kΩ / 10 Ω / ± (10 % del display + 2 digit)
Per ulteriori informazioni: misurazione della resistenza della hilfserder RH e RS (fino a 40 kΩ)
Ufk: in conformità SEV 3569
Prova di messa a terra selettiva (1 sonda): 0,20 Ω a 39,99 Ω - 40 Ω a 399,9 Ω / 0,01 Ω - 0,1 Ω / ± (10 % del display +10 digit) isel con pinza misurazione dell'impedenza di loop (Zs (L-PE) e Zi (L-N e L-L)) - PROVA DI MESSA A TERRA SOTTO TENSIONE (1 SONDA): misurazione della messa a terra durante il funzionamento
Tensione di esercizio dell'impianto / frequenza: da 90 a 500 V / 15,8 fino a 17,5 Hz - 45 fino a 65 Hz
Corrente di prova elevata con risoluzione FI/RCD (TRIP) Zs (L-PE) e Zi (L-N e L-L)
Intervallo di misura / risoluzione / Precisione: max. Corrente di prova 7,5A
(0,050 poll.) 0,100 Ω fino a 0,5 Ω / 0,001 Ω / ± (10 % del display + 20 digit) 0,5 Ω fino a 3,999 Ω / 0,001 Ω / ± (5 % del display + 20 digit)
3,999 fino a 39,99 Ω / 0,01 Ω / ± (5 % del display + 2 digit)
39,99 Ω fino a 399,99 Ω / 0,1 Ω / ± (5 % del display + 2 digit)
Senza attivazione FI/RCD (NO TRIP) (solo Zs (L-PE): corrente di prova 6 mA - 9 mA - 12 mA
0,20 Ω a 0,99 Ω / 0,01 Ω / ± (15 % del display + 10 digit)
1,00 a 1,99 Ω / 0,01 Ω / ± (15 % del display + 3 digit)
2,00 fino a 39,99 Ω / 0,01 Ω / ± (10 % del display + 3 digit)
40,00 Ω a 399,9 Ω / 0,1 Ω / ± (5 % del display + 2 digit)
400 fino a 3 999 Ω / 1 Ω / ± (5 % del display + 2 digit)
Calcolo della corrente di corto circuito (IK PFC (Zs) , I sc PSCC (Zi): corrente di guasto e corrente di cortocircuito: da 0,1 A fino a 20 kA
Tabella di sicurezza nell'apparecchio: sì
Il metodo ΔU caduta di tensione% (Zi): da -40% a +40%
Per ulteriori informazioni: misurazione della carichi ohmici e induttivi parti dell impedenze zs e Zi
Ulteriori misurazioni: corrente mediante pinza amperometrica C177/C1 77A: 5,0 mA fino a 199,9 A (C1 77A)
Pinza amperometrica corrente mediante MN77: da 0 a 550 V AC/DC / DC e 15,8 fino a 500 Hz
Tensione: da 0 a 550 V AC/DC / DC e 15,8 fino a 500 Hz
Frequenza: da 10 a 500 Hz
Sequenza di fase del conduttore esterno 20 fino a 500 V CA.

Tipo prodotto: Tester per installazioni

: di fabbrica senza certificato

Categoria di misura: CAT III 600 V
CAT VI 300 V

Interfacce: nessuna

Dim.: (L x A x P) 280 x 190 x 128 mm

Peso: 2.2 kg

: IP53

Range di misurazione (VDE): Resistenza conduttore di protezione
Resistenza d'isolamento
Corrente dispersa equivalente
Corrente conduttore di protezione
Corrente di contatto
Tensione

Norma DIN: DIN IEC 60364
DIN EN 61557

Display: digitale (LCD)

Larghezza: 280 mm

Altezza: 190 mm

Procedura di test: manuale

Alimentatori VDE: Alimentazione a batteria

Memoria VDE: no

Tipo: C.A 6113

Norma VDE: 0100
0105
0413

Profondità: 128 mm

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Calibrato

Interfacce

Tipo prodotto

Range di misurazione (VDE)

Chauvin Arnoux C.A 6113 Tester per installazioni Norma VDE 0100, 0105, 0413

Articolo n°:1270997

Questo articolo

di fabbrica senza certificato

nessuna

Tester per installazioni

Resistenza conduttore di protezioneResistenza d'isolamentoCorrente dispersa equivalenteCorrente conduttore di protezioneCorrente di contattoTensione

Chauvin Arnoux C.A 6116N Kit tester per installazioni Norma VDE 0100, 0105, 0413

Articolo n°:1270859

di fabbrica senza certificato

USB

Kit tester per installazioni

Resistenza conduttore di protezioneResistenza d'isolamentoCorrente dispersa equivalenteCorrente conduttore di protezioneCorrente di contattoTensione

Chauvin Arnoux C.A 6116N + Software Dataview Kit tester per installazioni Norma VDE 0100, 0105, 0413

Articolo n°:1270860

di fabbrica senza certificato

USB

Kit tester per installazioni

Resistenza conduttore di protezioneResistenza d'isolamentoCorrente dispersa equivalenteCorrente conduttore di protezioneCorrente di contattoTensione

Chauvin Arnoux C.A 6117 + Software Dataview Kit tester per installazioni Norma VDE 0100, 0105, 0413

Articolo n°:1270998

di fabbrica senza certificato

USB

Kit tester per installazioni

Resistenza a terraResistenza conduttore di protezioneResistenza d'isolamentoImpedenza dell'anelloPotenzaTensioneCorrenteTest RCD (AC, A, F, B, B+, EV)

Chauvin Arnoux C.A 6117 + Software Dataview Kit tester per installazioni Calibrato (ISO) Norma VDE 0100, 0105, 0413

Articolo n°:2346994

ISO

USB

Kit tester per installazioni

Resistenza conduttore di protezioneResistenza d'isolamentoImpedenza dell'anelloPotenzaTensioneCorrenteTest RCD (AC, A, F, B, B+)

Chauvin Arnoux C.A 6117 + Software Dataview Kit tester per installazioni Calibrato (DAkkS) Norma VDE 0100, 0105, 0413

Articolo n°:2346995

DAkkS

USB

Kit tester per installazioni

Resistenza conduttore di protezioneResistenza d'isolamentoImpedenza dell'anelloPotenzaTensioneCorrenteTest RCD (AC, A, F, B, B+)

Documenti & Download

Scheda tecnica

Scheda tecnica 1270997 Chauvin Arnoux C.A 6113 Tester per installazioni Norma VDE 0100, 0105, 0413

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1270997 Chauvin Arnoux C.A 6113 Tester per installazioni Norma VDE 0100, 0105, 0413

Descrizione

Tester di installazione multifunzione Sicurezza per i vostri installazioni elettriche grazie a una potente dispositivo multifunzione

Testo tradotto automaticamente.

Versione

Verificare secondo le norme internazionali: DIN VDE 0100-600 / DIN VDE 0105-100 /DIN VDE 0413, EN 61557, IEC 60364-6, ÖVE/ÖNORM E 8001, NIN/NIV
Tecnica di collegamento semplice ed affidabile grazie alla guida rapida per ogni funzione che contiene le foto di collegamento
Adatto a tutti i sistemi di rete:TT, TN oppure IT
Prova di RCD / FI TIPO A unsd AC
Tabella di sicurezza integrata per una rapida lettura di risultati sul dispositivo
Batteria ricaricabile agli ioni di litio conferisce al dispositivo una maggiore Autonomy
Misurazioni: tensione, corrente con pinza, potenza, forme d'onda e le oscillazioni armoniche
Misurazione della tensione, per l'appropriata dimensione della sezione di conduttore
Misurazione di loop, risoluzione 1 mΩ
3 Speicher-Ebenetester di installazione multifunzione 600 V CAT III
17 funzioni in 1 dispositivo.

Contenuto della fornitura

1 tester di installazione con borsa per il trasporto
1 adattatore di rete/caricabatterie tipo 2
Pacco batterie NiMH35KW
1 linea di misura a 3 poli con 3 linee di misura di sicurezza (rosso, blu e verde)
3 puntali di prova Ø 4 mm (rosso, blu e verde)
3 morsetti a coccodrillo (rosso, blu e verde)
2 linee di misura di sicurezza 3 m (angolato dritto rosso e nero)
1 3 poli cavo di rete europeo
1 2 poli cavo di alimentazione Euro
1 sonda per comando a distanza
1 tracolla
1 pellicola protettiva per schermo protezione antigraffio (già applicata)
1 cinghia a tracolla per funzionamento a mani libere (4 punti)
6 istruzioni per l'uso su CD (1 per ciascuna lingua)
1 scheda dati per la sicurezza (20 lingue)
