Name: Chauvin Arnoux C.A 6116N + Software Dataview Kit tester per installazioni Norma VDE 0100, 0105, 0413
Brand: Chauvin Arnoux
SKU: 1270860

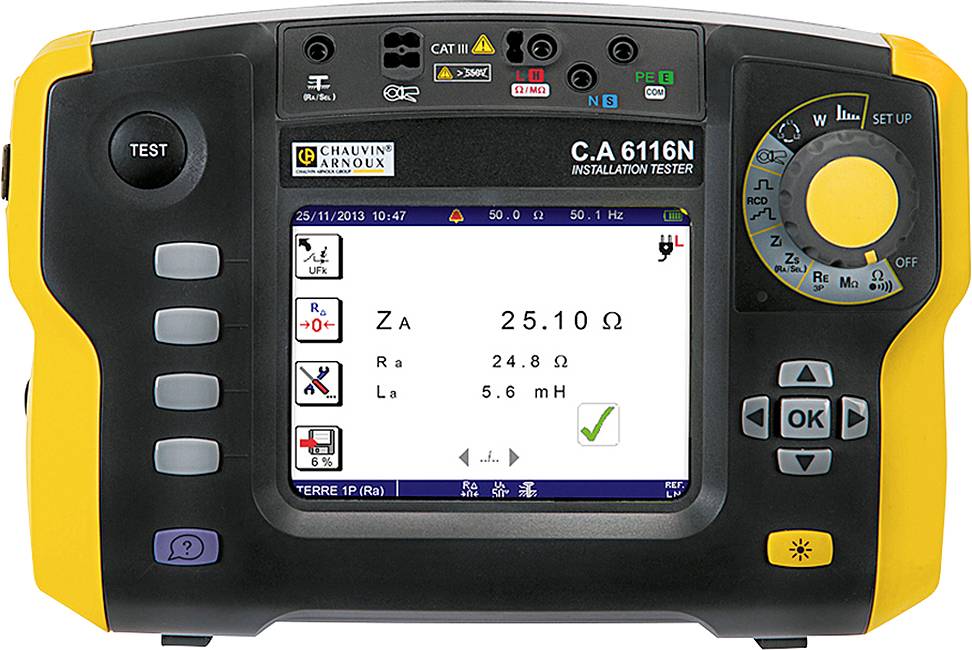

Dispositivo di verifica dell'impianto elettrico con display che mostra i valori: impedenza (25,10 Ω), Riso (24,8 Ω) e resistenza del loop (5,6 mH).

Tester digitale per installazioni C.A 6116N di Chauvin Arnoux con display per misure elettriche, colore giallo e nero, con tasti per test e navigazione.

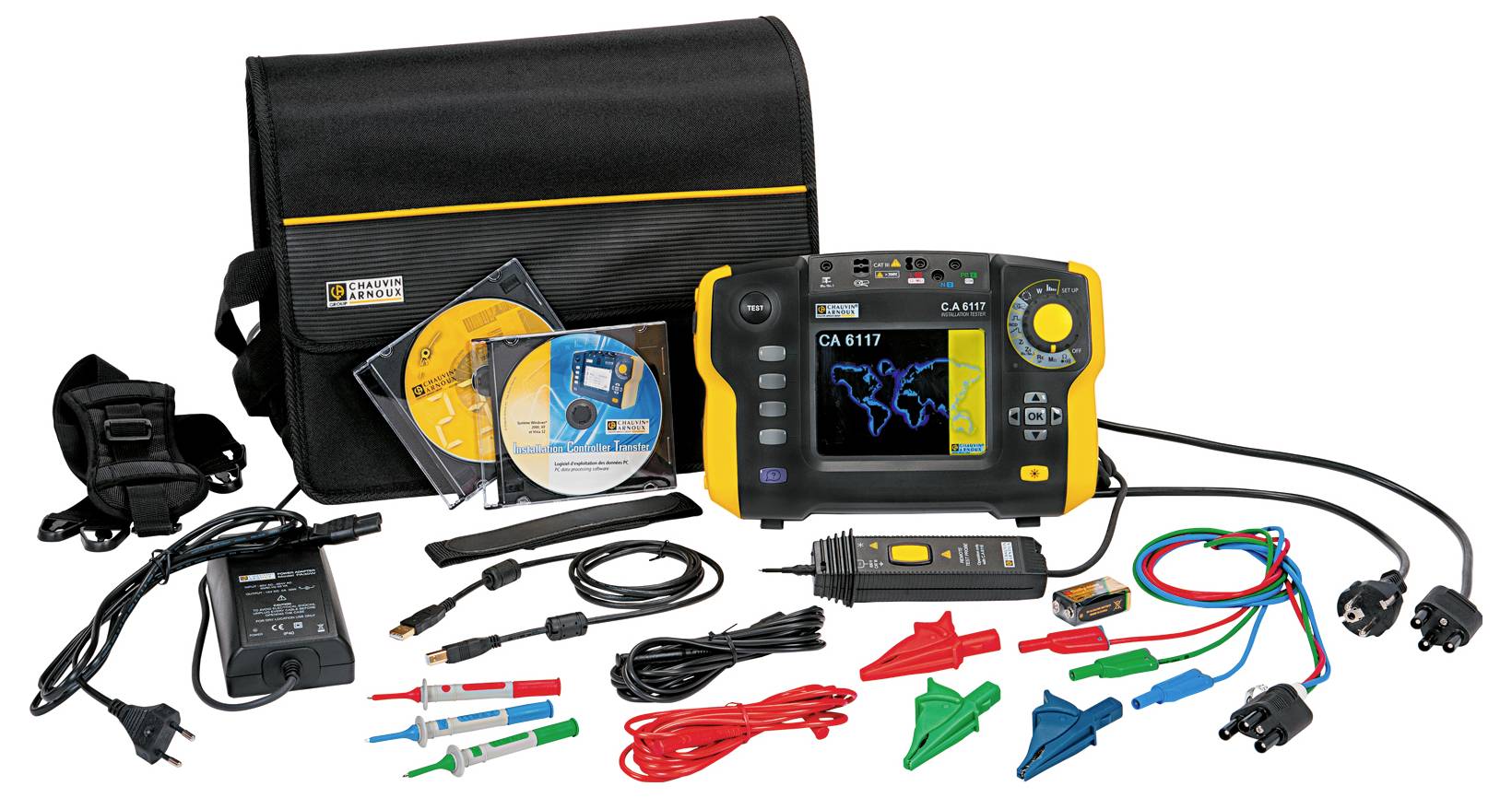

Dispositivo elettrico di misurazione con accessori come cavi, adattatori e borsa da trasporto. Il display mostra lo schema elettrico.

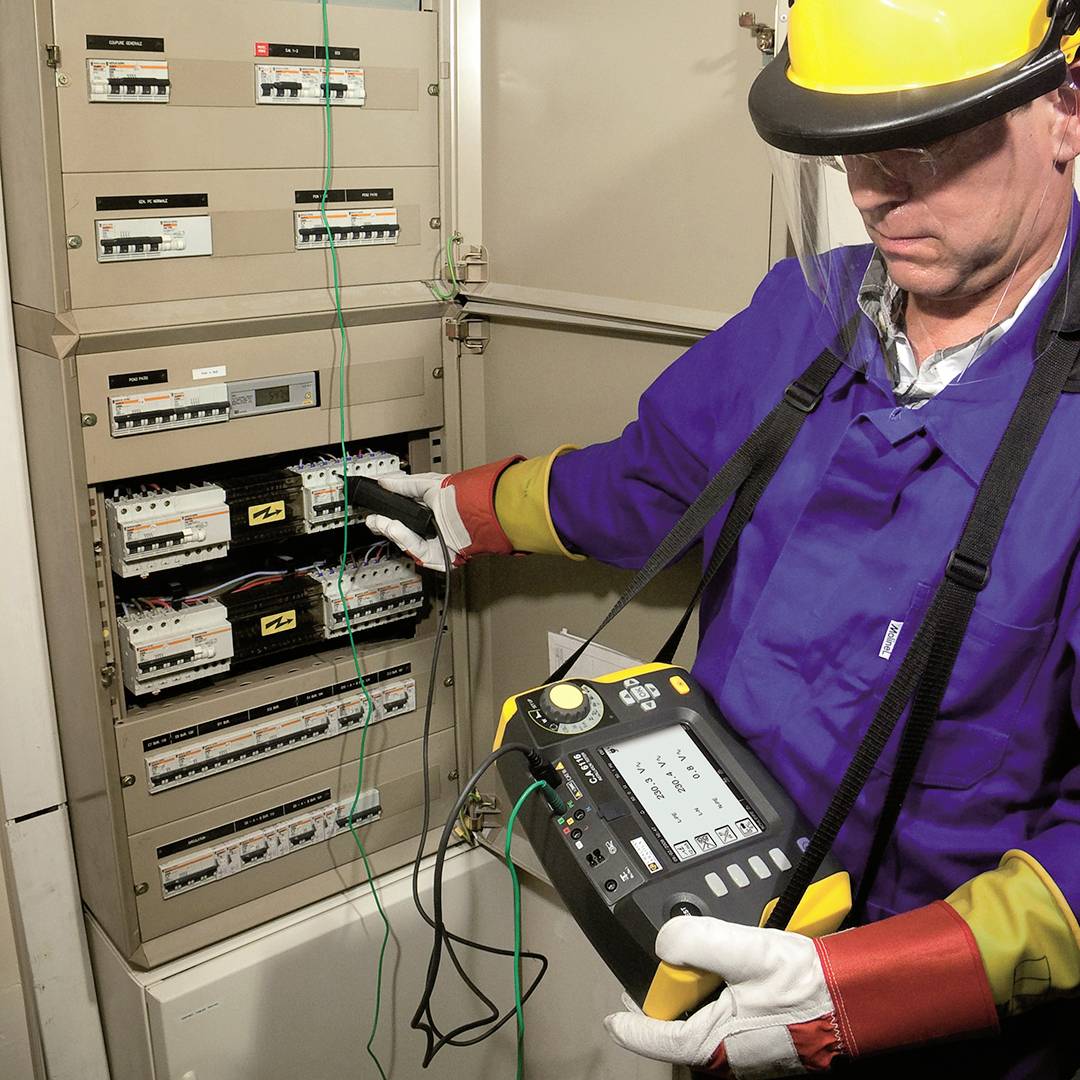

Un elettricista in abbigliamento protettivo sta controllando un quadro elettrico con un multimetro per eseguire misurazioni elettriche.

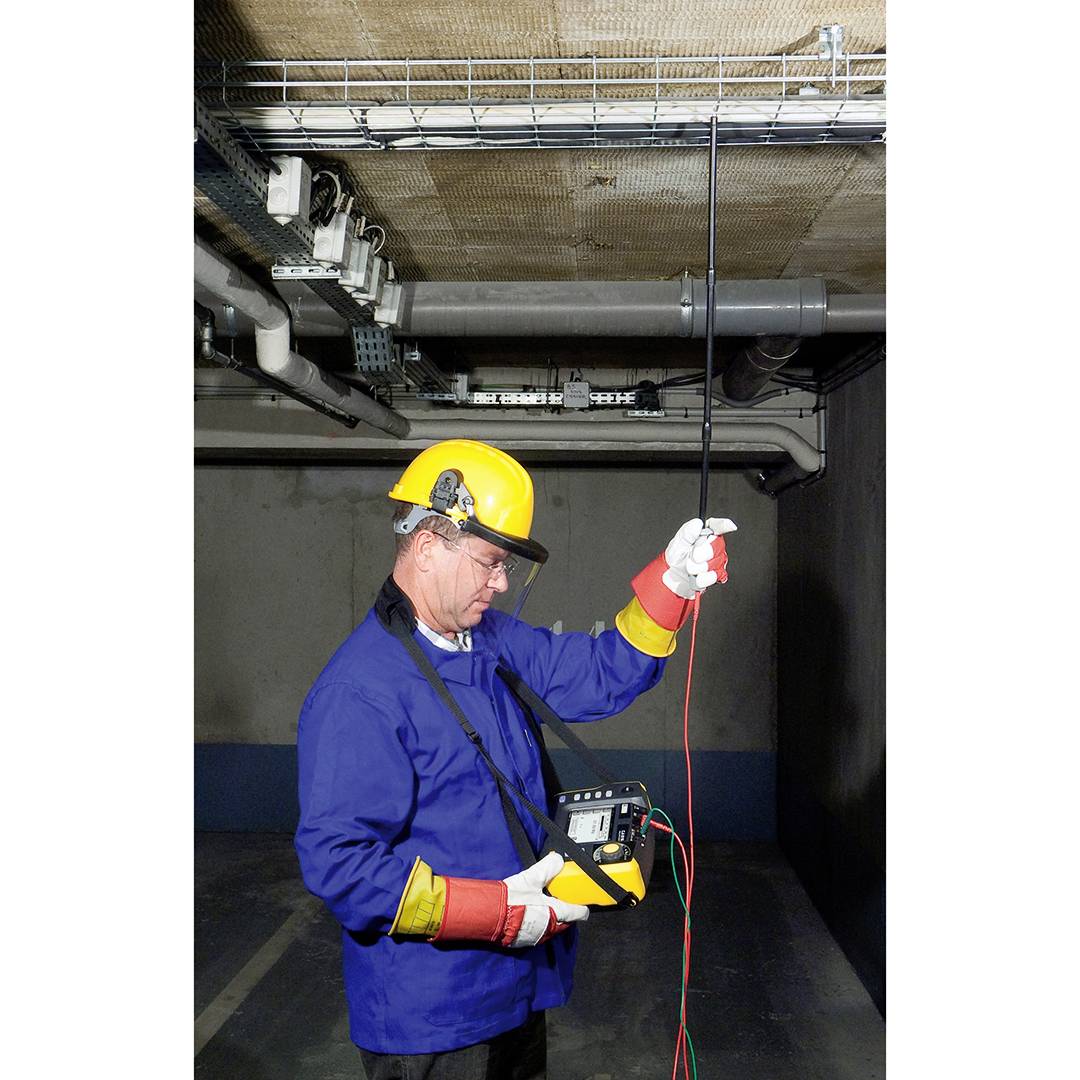

Un uomo in abbigliamento da lavoro e casco protettivo misura la tensione elettrica in un cavo all'interno di un edificio industriale.

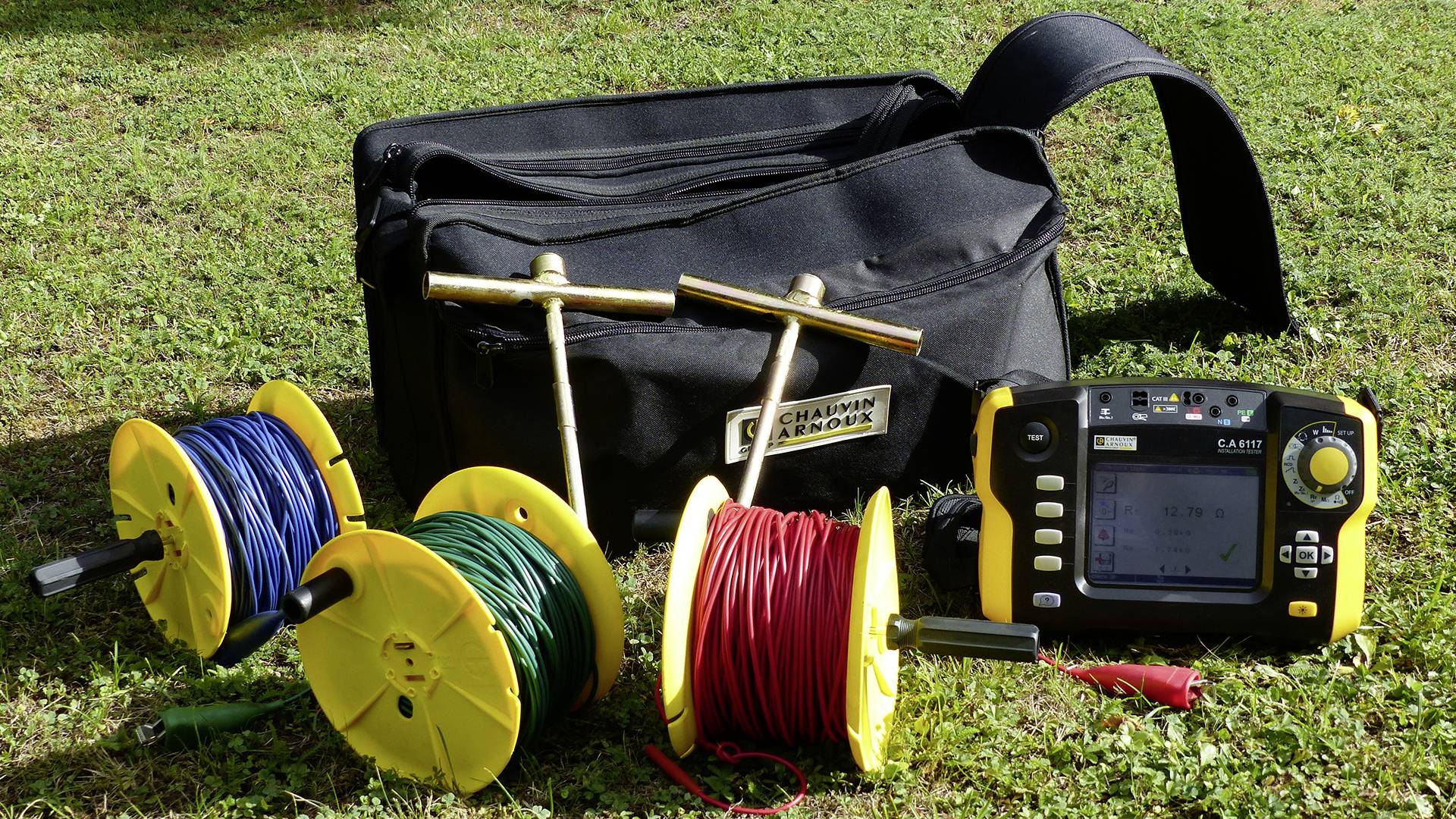

'Valigetta di misurazione con bobine di cavi in giallo, blu e rosso sull'erba; accanto un dispositivo di misurazione digitale con display, borsa nera sullo sfondo.'

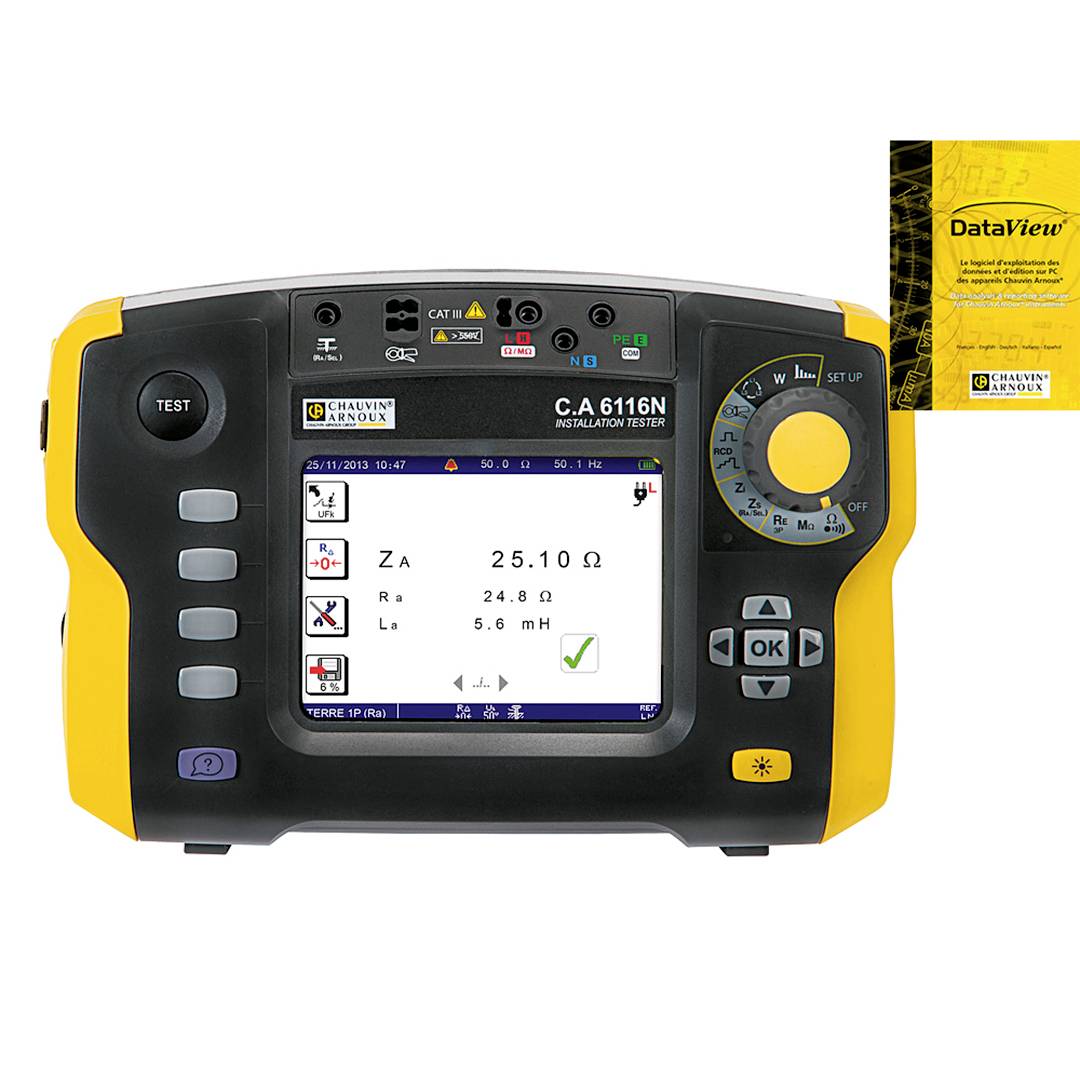

Tester di installazione C.A 6116N mostra una resistenza di 25,1Ω. Il dispositivo è dotato di display, tasti e selettore rotativo circolare, con software 'DataView'.

1/7

Scheda tecnica (PDF)

Non disponibile

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Segnala un problema

Highlights & Dettagli

Tester di installazione C.A 6116N

17 funzioni
600 V CAT III
Verificare secondo le norme internazionali: DIN VDE 0100-600 / DIN VDE 0105-100 /DIN VDE 0413, EN 61557, IEC 60364-6, ÖVE/ÖNORM E 8001, NIN/NIV
Adatto a tutti i sistemi di rete:TT, TN oppure IT
Prova di RCD / FI tipo AC, A, B
Tabella di sicurezza integrato
Accumulatore agli ioni di litio

Dati tecnici

Prova di continuità / MISURAZIONE DELLA RESISTENZA: / nominale misura / risoluzione:> 200 mA / 39,99 Ω / 0,01 Ω / ± (1,5 % del display + 2 digit)
12 mA / 39,99 Ω e 399,9 Ω / 0,01 e 0,1 Ω /± (1,5 % del display + 5 digit) con segnale acustico
Intervallo di misura / risoluzione / Precisione: 4 kΩ / 1 Ω / ± (1,5 % del display + 5 digit)
40 kΩ - 400 kΩ / 10 Ω - 100 Ω / ± (1,5 % del display + 2 digit)
Misurazione della resistenza dell'isolamento: tensione nominale Utest: 50 /100 / 250 / 500 / 1000 V CC
Intervallo di misura / risoluzione / Precisione: da 0,01 MΩ a 2 GΩ / 10 kΩ fino a 1 MΩ / ±(5 % del display + 3 digit)
Corrente di corto circuito: ≤ 3 mA
Misurazione della messa a terra: misurazione di messa a terra a tre poli: 0,50 Ω a 40 Ω / 0,01 Ω / ±(2 % del display + 10 digit)
40 Ω a 15 kΩ / 0,1 Ω fino a 1 Ω / ±(2 % del display + 2 digit)
Intervallo di misura / risoluzione / Precisione: 15 kΩ fino a 40 kΩ / 10 Ω / ± (10 % del display + 2 digit)
Per ulteriori informazioni: misurazione della resistenza della hilfserder RH e RS (fino a 40 kΩ)
Ufk: in conformità SEV 3569
Prova di messa a terra selettiva (1 sonda): 0,20 Ω a 39,99 Ω - 40 Ω a 399,9 Ω / 0,01 Ω - 0,1 Ω / ± (10 % del display +10 digit) isel con pinza
Misurazione dell'impedenza di loop (Zs (L-PE) e Zi (L-N e L-L)) - PROVA DI MESSA A TERRA SOTTO TENSIONE (1 SONDA): misurazione della messa a terra durante il funzionamento
Tensione di esercizio dell'impianto / frequenza: da 90 a 500 V / 15,8 fino a 17,5 Hz - 45 fino a 65 Hz
Corrente di prova elevata con risoluzione FI/RCD (TRIP) Zs (L-PE) e Zi (L-N e L-L)
Intervallo di misura / risoluzione / Precisione: max. Corrente di prova 7,5A
(0,050 poll.) 0,100 Ω fino a 0,5 Ω / 0,001 Ω / ± (10 % del display + 20 digit)
0,5 Ω fino a 3,999 Ω / 0,001 Ω / ± (5 % del display + 20 digit)
3,999 fino a 39,99 Ω / 0,01 Ω / ± (5 % del display + 2 digit)
39,99 Ω fino a 399,99 Ω / 0,1 Ω / ± (5 % del display + 2 digit)
Senza attivazione FI/RCD (NO TRIP) (solo Zs (L-PE): corrente di prova 6 mA - 9 mA - 12 mA
0,20 Ω a 0,99 Ω / 0,01 Ω / ± (15 % del display + 10 digit)
1,00 a 1,99 Ω / 0,01 Ω / ± (15 % del display + 3 digit)
2,00 fino a 39,99 Ω / 0,01 Ω / ± (10 % del display + 3 digit)
40,00 Ω a 399,9 Ω / 0,1 Ω / ± (5 % del display + 2 digit)
400 fino a 3 999 Ω / 1 Ω / ± (5 % del display + 2 digit)
Calcolo della corrente di corto circuito (IK PFC (Zs) , I sc PSCC (Zi): corrente di guasto e corrente di cortocircuito: da 0,1 A fino a 20 kA
Tabella di sicurezza nell'apparecchio: sì
Il metodo ΔU caduta di tensione% (Zi): da -40% a +40%
Per ulteriori informazioni: misurazione della carichi ohmici e induttivi parti dell impedenze zs e Zi
RCD/interruttore di emergenza FI di tipo B: tensione di esercizio dell'impianto / frequenza: 90 V fino a 275 V / 15,8 Hz fino a 17,5 Hz e 45 Hz fino a 65 Hz
Δn : rampa / impulsi 2 x 4 x IΔn impulsi IΔn: 10/30/500 mA/100/300; 10/30/100 mA 4 impulsi IΔn; durata: 150 ms a 4 x IΔn o 300 ms a 2 x IΔn
Test di rampa: da 0,2 x 2,2 x IΔn IΔn fino a
Attivazione fi: 2 x IΔn: IΔN ≤ 200 mA : 2,2 x 2 x> 200 mA IΔn, IΔN : 1,1 x 2 x IΔn
Attivazione fi: 4 x IΔn: IΔN ≤ 100 mA : 2,2 x 4 IΔN
Ulteriori misurazioni: corrente mediante pinza amperometrica C177/C1 77A: 5,0 mA fino a 199,9 A (C1 77A)
Pinza amperometrica corrente mediante MN77: da 0 a 550 V AC/DC / DC e 15,8 fino a 500 Hz
Tensione: da 0 a 550 V AC/DC / DC e 15,8 fino a 500 Hz
Frequenza: da 10 a 500 Hz
Sequenza di fase del conduttore esterno 20 fino a 500 V CA
Wirkleistun: monofase: da 0 kW fino a 110 kW - corrente: da 0 a 330 kW, visualizzazione contemporanea della forma d'onda per tensione e corrente
Oscillazioni armoniche: corrente e tensione / fino al 50° ordine / THD-F / THD-R.

Tipo prodotto: Kit tester per installazioni

: di fabbrica senza certificato

Categoria di misura: CAT III 600 V
CAT VI 300 V

Interfacce: USB

Dim.: (L x A x P) 280 x 190 x 128 mm

Peso: 2.2 kg

: IP53

Range di misurazione (VDE): Resistenza conduttore di protezione
Resistenza d'isolamento
Corrente dispersa equivalente
Corrente conduttore di protezione
Corrente di contatto
Tensione

Norma DIN: DIN IEC 60364
DIN EN 61557

Display: digitale (LCD)

Larghezza: 280 mm

Altezza: 190 mm

Procedura di test: automatica

Alimentatori VDE: Alimentazione a batteria

Memoria (posizioni): 1000

Memoria VDE: si

Tipo: C.A 6116N + Software Dataview

Norma VDE: 0100
0105
0413

Caratteristiche tester VDE: Con valigia
Con touchscreen a colori
Test RCD/FI

Profondità: 128 mm

Documenti & Download

Scheda tecnica

Scheda tecnica 1270860 Chauvin Arnoux C.A 6116N + Software Dataview Kit tester per installazioni Norma VDE 0100, 0105, 0413

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1270860 Chauvin Arnoux C.A 6116N + Software Dataview Kit tester per installazioni Norma VDE 0100, 0105, 0413

Descrizione

Tester di installazione multifunzione Sicurezza per i vostri installazioni elettriche grazie a una potente dispositivo multifunzione

Testo tradotto automaticamente.

Versione

Verificare secondo le norme internazionali: DIN VDE 0100-600 / DIN VDE 0105-100 /DIN VDE 0413, EN 61557, IEC 60364-6, ÖVE/ÖNORM E 8001, NIN/NIV
Tecnica di collegamento semplice ed affidabile grazie alla guida rapida per ogni funzione che contiene le foto di collegamento
Adatto a tutti i sistemi di rete:TT, TN oppure IT
Prova di RCD / FI tipo AC, A, B
Tabella di sicurezza integrata per una rapida lettura di risultati sul dispositivo
Batteria ricaricabile agli ioni di litio conferisce al dispositivo una maggiore Autonomy
Misurazioni: tensione, corrente con pinza, potenza, forme d'onda e le oscillazioni armoniche
Misurazione della tensione, per l'appropriata dimensione della sezione di conduttore
Misurazione di loop, risoluzione 1 mΩ
3 Speicher-Ebenetester di installazione multifunzione 600 V CAT III
17 funzioni in 1 dispositivo.

Contenuto della fornitura

Borsa per il trasporto
Adattatore di rete/caricabatterie tipo 2
Pacco batterie agli ioni di litio
Cavo USB A/B 180 m con ferrite
Linea di misura a tre poli con 3 linee di misura di sicurezza (rosso, blu e verde)
3 puntali di prova Ø 4 mm (rosso, blu e verde)
3 morsetti a coccodrillo (rosso, blu e verde)
2 linee di misura di sicurezza 3 m (angolato dritto rosso e nero)
Cavo di alimentazione a tre poli
Cavo di alimentazione europea a due poli
Sonda per comando a distanza
Tracolla
Pellicola di protezione antigraffio sullo schermo (già applicata)
Cinghia a tracolla per funzionamento a mani libere (4 punti)
Per l'esportazione dei dati software ICT su CD-ROM
6 istruzioni per l'uso su CD (1 per ciascuna lingua)
Scheda dati di sicurezza (20 lingue)
