Chauvin Arnoux C.A 6472 + C.A 6474 Misuratore di terra

I pali ad alta tensione sono generalmente dotati di una fune di terra sulla punta, per esempio in caso di fulmini, per scaricare la corrente attraverso il piede del palo nella terra. Tutti i pali sono quindi collegati a terra non solo tramite il piede del palo, ma anche in parallelo tramite il
Cavo di terra con tutti gli altri pali. La misurazione della rispettiva massa master secondo la procedura a 3 poli sarebbe quindi possibile solo in caso di interruzione della fune di terra —una questione lunga e pericolosa.

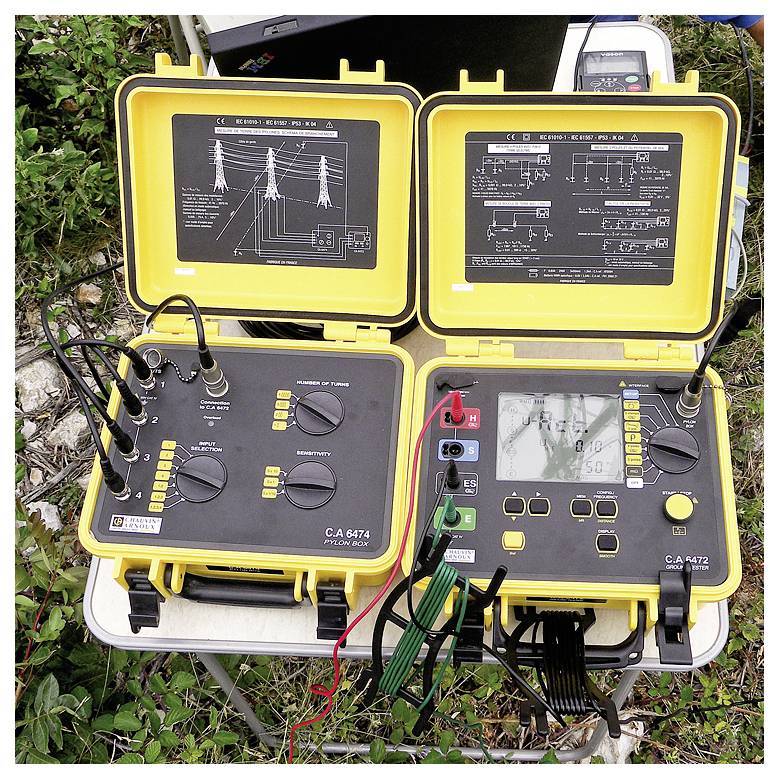

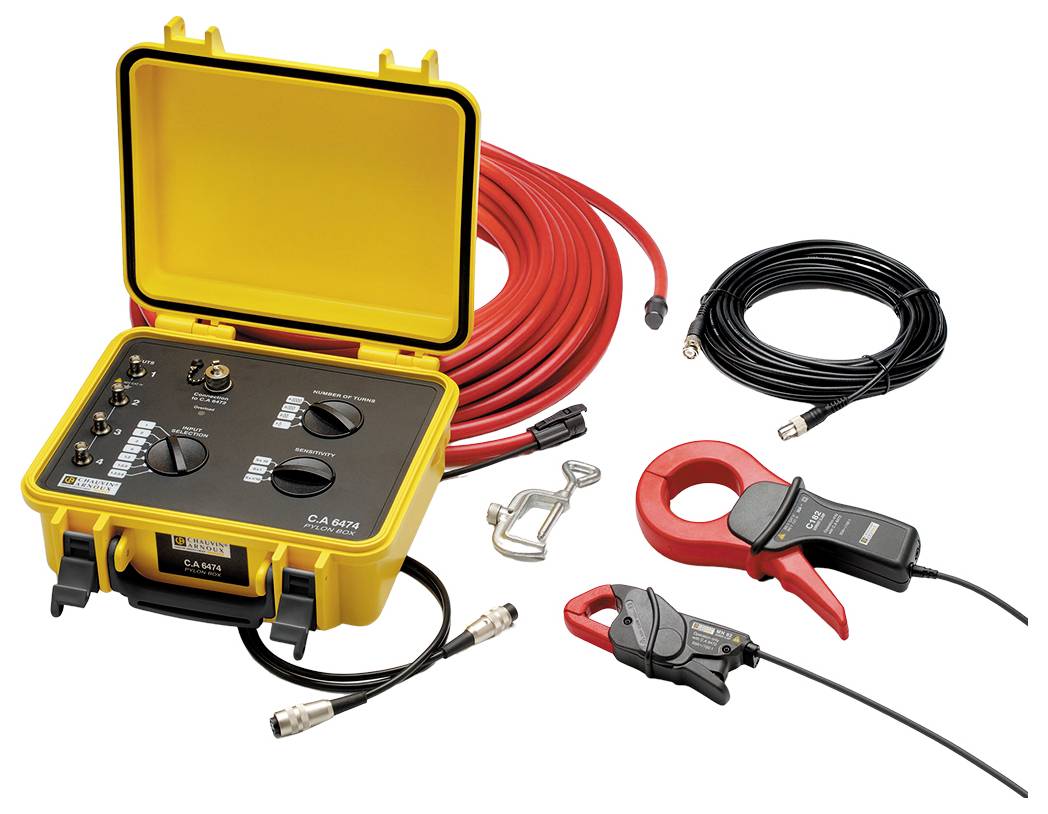

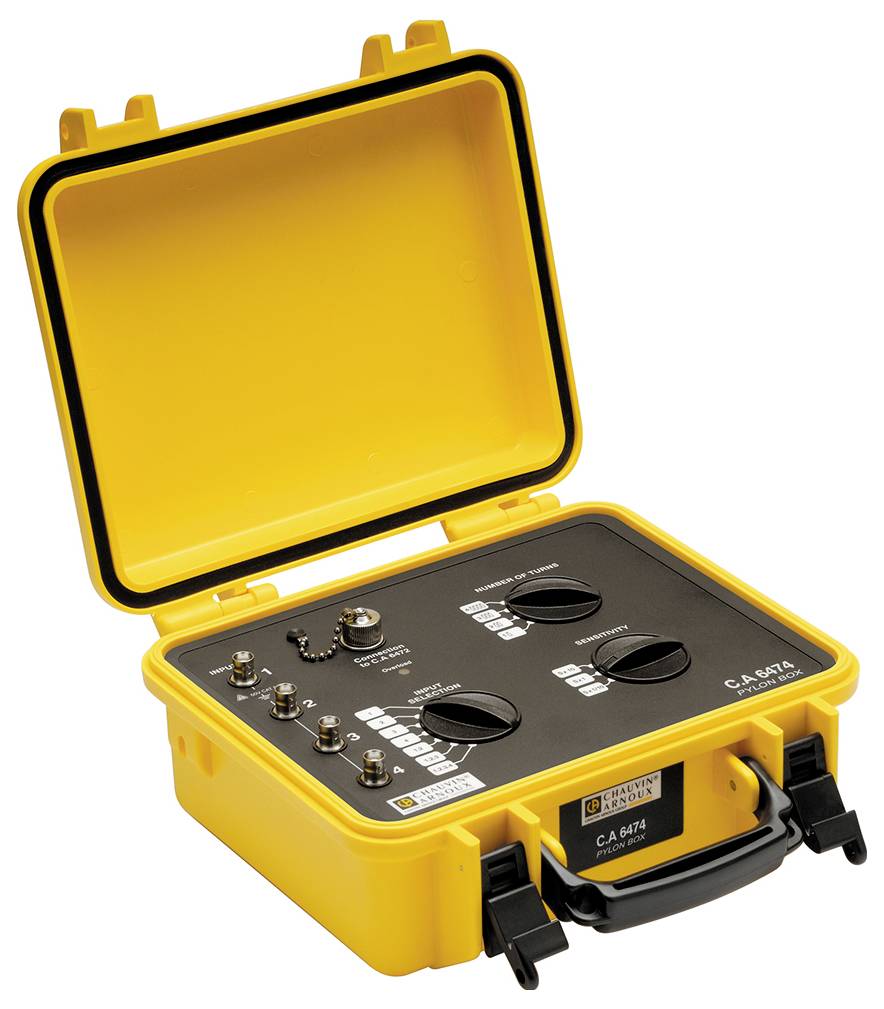

Con il C.A 6472 e il pilone Box C.A 6474 — di un'unità di elaborazione vettoriale per un massimo di 4 trasformatori di corrente flessibili AmpFLEX —, le misurazioni di messa a terra su pali di tensione con cavo di terra sono possibili in qualsiasi momento, durante il funzionamento e senza interruzioni. A questo scopo
Se vengono posizionati fino a 4 trasformatori di corrente flessibili AmpFLEX per i piedini del palo e la misurazione della resistenza di terra — e anche dell'impedenza con un segnale di frequenza sweep fino a 5 kHz — avviene senza problemi e senza alcun rischio.
I trasformatori di corrente flessibili AmpFLEX consentono misurazioni su pali della più ampia struttura.

Con una sola misurazione è possibile determinare tutti i parametri principali:
Impedenza totale della linea
Resistenza di messa a terra dell'albero in questione
Resistenza di ogni singolo piede del palo
Impedenza conduttore a catena tramite cavo di terra
