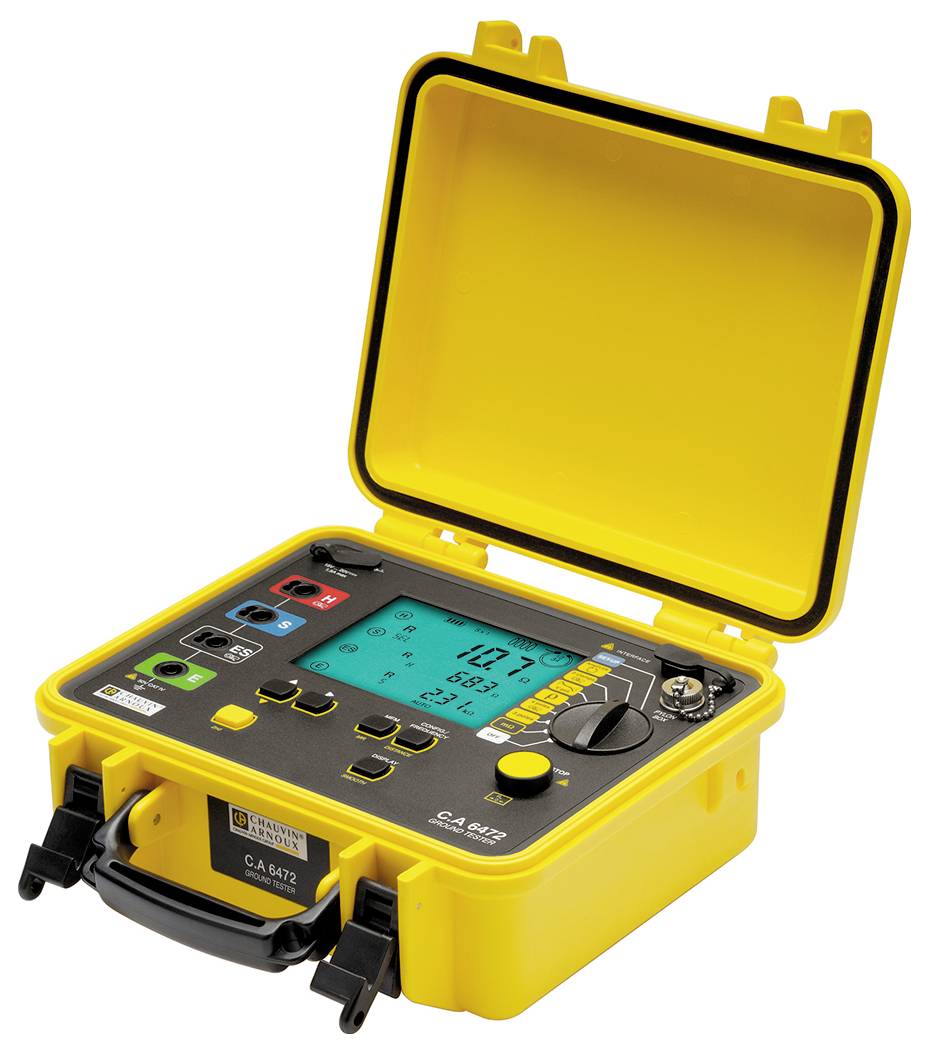

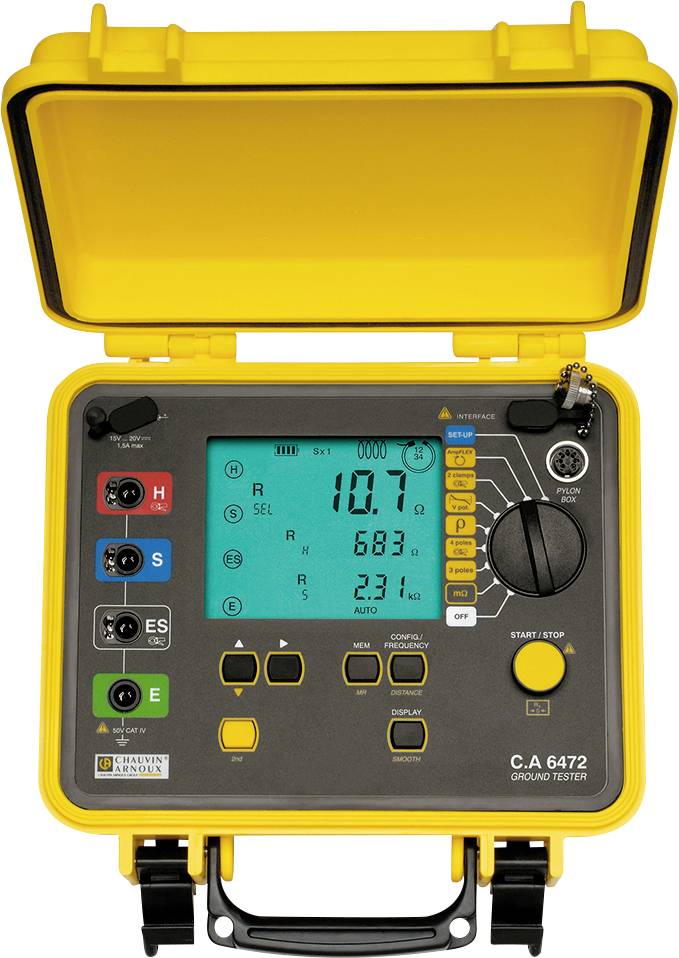

Chauvin Arnoux C.A 6472 Misuratore di terra
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Numero
Totale (4130,33 € / Pezzo)
4130,33 €
IVA escl.
Spedizione gratuita
Highlights & Dettagli
C.A 6472 misuratore di resistenza di terra e messa a terra
- Adatto per tutti i tipi di misurazione della resistenza di terra
- Misurazione opzionale su pali ad alta tensione con pilone Box C.A 6474
- Misurazione specifica della resistenza di terra (processo Wenner o Schlumberger)
- Misurazione dell'accoppiamento di terra, misurazioni del potenziale di terra, misurazione della resistenza / prova di continuità
- Analisi della dipendenza di frequenza da terra nell'intervallo di 41 Hz Fino a 5 kHz
- Ampia gamma di misurazione con risoluzione ottimale
- Calcolo automatico del fattore di accoppiamento e della resistenza di terra specifica
- Misurazione selettiva della messa a terra e misurazione di loop di messa a terra con pinze in dotazione
Dati tecnici
- Interfaccia: USB ottica
- Intervalli di misura e risoluzione diversi a seconda del metodo di misurazione
- Memoria dati: 512 misurazioni
- Tipo prodotto
Misuratore di terra
di fabbrica senza certificato
- Intervallo di misura resistenza
Da 0,01 Ω a 99,9 kΩ
IP53
- Dim.
(L x L x A) 25 x 12.8 x 27.2 cm
- Peso
3.2 kg
- Display
digitale
LCD
- Contenuto
1 pz.
- Categoria di misura
CAT IV
- Metodo di misura
Picchetto di terra
Pinza
- Larghezza
12.8 cm
- Altezza
27.2 cm
- Lunghezza
25 cm
- Tipo
C.A 6472
- UKCA
Non rilevante
Documenti & Download
Scheda tecnica
Scheda tecnica 2372237 Chauvin Arnoux C.A 6472 Misuratore di terra
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2372237 Chauvin Arnoux C.A 6472 Misuratore di terra
Descrizione
Con il tester di resistenza di terra e di terra C.A 6472 sono possibili valutazioni complete e rapide di tutti i tipi di messa a terra, in quanto il dispositivo unisce tutte le funzionalità per le misurazioni di messa a terra. In combinazione con la scatola pilone C.A 6474 sono possibili anche misurazioni di messa a terra su pali ad alta tensione, durante il funzionamento, semplici, completi e completamente privi di pericoli.
Per un utilizzo pratico sono possibili 2 modalità di funzionamento:
Modalità automatica: Con poche mosse è garantita una misurazione ottimale: Selezione della funzione di misurazione sul grande interruttore rotante, semplice pressione sul pulsante START/STOP, lettura del risultato. Il dispositivo seleziona per impostazione predefinita una frequenza del segnale di prova di 128 Hz o un'altra frequenza adatta, se sono presenti segnali di disturbo.
In modalità esperto, l'utente può specificare tutti i parametri di misurazione: Frequenza e tensione del segnale di prova, passaggio di frequenza (modalità sweep), ecc. e può visualizzare ulteriori risultati di misurazione come il livello del segnale di disturbo e la frequenza del segnale di disturbo, ecc. per analisi più profonde.
Il misuratore di resistenza di terra e messa a terra C.A 6472 consente inoltre le seguenti misurazioni:
Misurazioni di messa a terra a tre poli con un conduttore ausiliario e una sonda, con il C.A 6472 è possibile misurare anche le resistenze della sonda RS e del server ausiliario Rh e le eventuali tensioni di disturbo disponibili, in modo che i risultati di misurazione siano valutabili con precisione.
Misurazioni di messa a terra a quattro poli e selettive con pinza: In caso di più circuiti di messa a terra paralleli, ogni circuito può essere misurato singolarmente con l'aiuto di un convertitore di corrente a pinza. Particolarmente adatto per resistenze di messa a terra molto piccole.
Misurazioni di loop di messa a terra con 2 pinze: Misurare individualmente ogni loop di messa a terra senza interruzione.
Misurazione dell'accoppiamento di messa a terra: Con l'aiuto di tre misurazioni di messa a terra, il C.A 6472 calcola automaticamente la resistenza di accoppiamento.
Misurazione della resistenza di terra specifica: Calcolare automaticamente secondo la procedura Wenner o Schlumberger.
Misurazioni del potenziale di terra: Determinare le variazioni del potenziale di terra quando la distanza dal punto di messa a terra corrispondente aumenta.
Testo tradotto automaticamente
Per un utilizzo pratico sono possibili 2 modalità di funzionamento:
Modalità automatica: Con poche mosse è garantita una misurazione ottimale: Selezione della funzione di misurazione sul grande interruttore rotante, semplice pressione sul pulsante START/STOP, lettura del risultato. Il dispositivo seleziona per impostazione predefinita una frequenza del segnale di prova di 128 Hz o un'altra frequenza adatta, se sono presenti segnali di disturbo.
In modalità esperto, l'utente può specificare tutti i parametri di misurazione: Frequenza e tensione del segnale di prova, passaggio di frequenza (modalità sweep), ecc. e può visualizzare ulteriori risultati di misurazione come il livello del segnale di disturbo e la frequenza del segnale di disturbo, ecc. per analisi più profonde.
Il misuratore di resistenza di terra e messa a terra C.A 6472 consente inoltre le seguenti misurazioni:
Misurazioni di messa a terra a tre poli con un conduttore ausiliario e una sonda, con il C.A 6472 è possibile misurare anche le resistenze della sonda RS e del server ausiliario Rh e le eventuali tensioni di disturbo disponibili, in modo che i risultati di misurazione siano valutabili con precisione.
Misurazioni di messa a terra a quattro poli e selettive con pinza: In caso di più circuiti di messa a terra paralleli, ogni circuito può essere misurato singolarmente con l'aiuto di un convertitore di corrente a pinza. Particolarmente adatto per resistenze di messa a terra molto piccole.
Misurazioni di loop di messa a terra con 2 pinze: Misurare individualmente ogni loop di messa a terra senza interruzione.
Misurazione dell'accoppiamento di messa a terra: Con l'aiuto di tre misurazioni di messa a terra, il C.A 6472 calcola automaticamente la resistenza di accoppiamento.
Misurazione della resistenza di terra specifica: Calcolare automaticamente secondo la procedura Wenner o Schlumberger.
Misurazioni del potenziale di terra: Determinare le variazioni del potenziale di terra quando la distanza dal punto di messa a terra corrispondente aumenta.
Testo tradotto automaticamente
Contenuto della fornitura
- 1 caricabatterie di rete e batteria con cavo di alimentazione a 2 poli||1 manuale utente su CD-ROM (5 lingue)||1 guida rapida e 5 etichette per dispositivi (1 per lingua)||1 software per l'esportazione dei dati||1 cavo di collegamento USB||2 trasformatori di corrente a pinza C182
