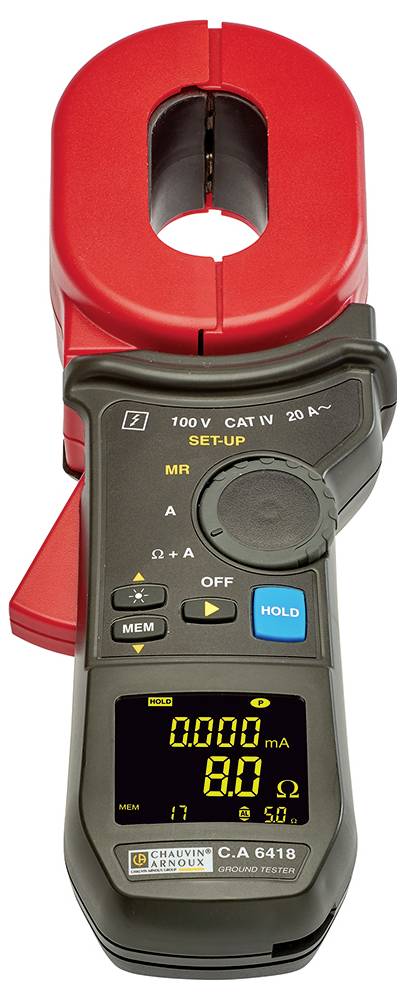

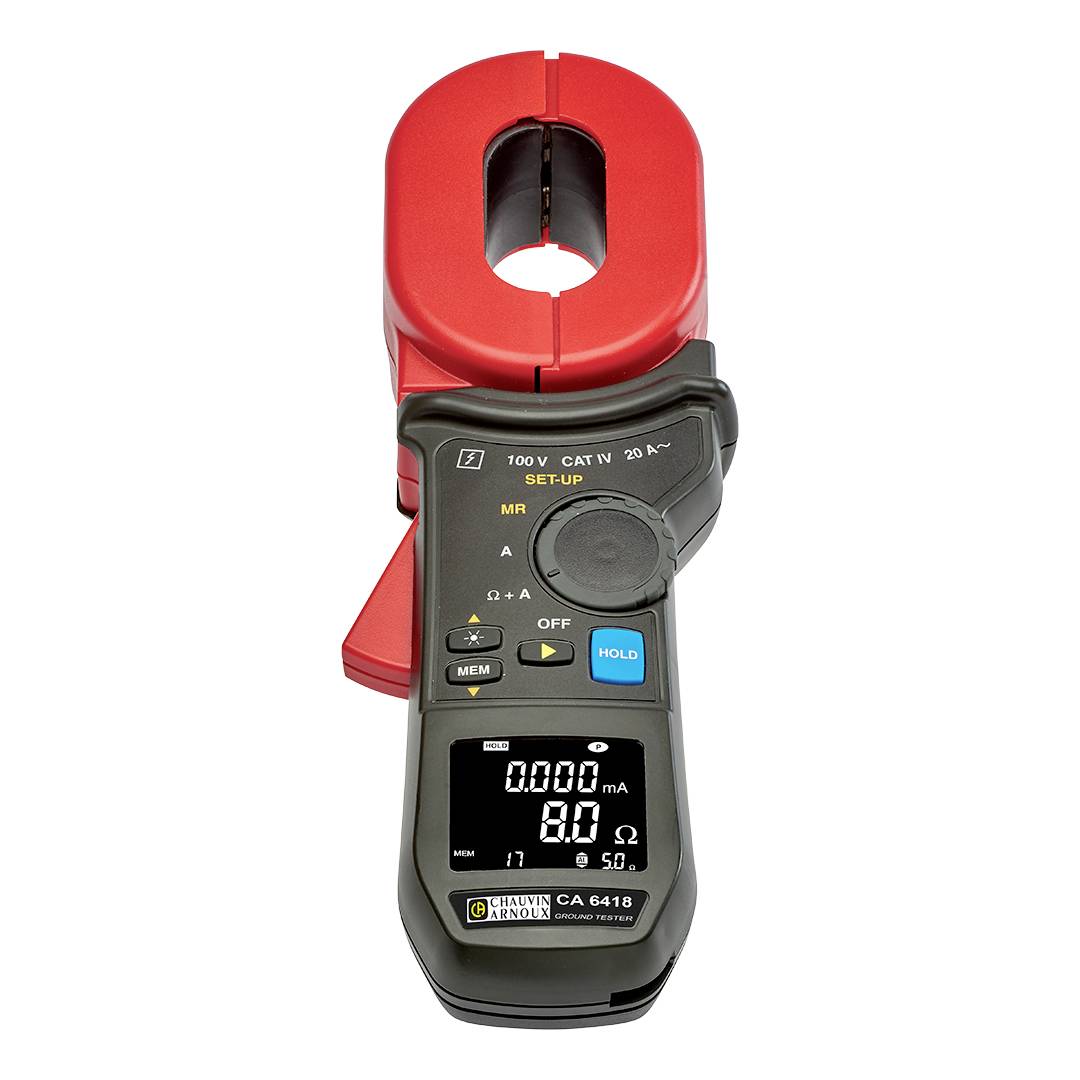

Chauvin Arnoux CA 6418 Pinza di misurazione della messa a terra

Pinza di prova di messa a terra CA 6418 con testa di misurazione per fascetta
La pinza di prova di messa a terra CA 6418 di Chauvin Arnoux è stata progettata appositamente per testare i circuiti di messa a terra sulle bande. La testa di misura allungata avvolge in modo affidabile i nastri piani in acciaio senza interrompere il cavo e senza l'uso di picchetti di terra. Il dispositivo è progettato per l'uso quotidiano in condizioni difficili.

La CA 6418 rileva l'impedenza di loop di una rete di messa a terra senza contatto tramite il principio di misurazione a pinza: Un avvolgimento di eccitazione nella testa di misurazione genera una tensione alternata definita, un avvolgimento di ricevitore misura la corrente risultante - di conseguenza viene calcolata l'impedenza di loop. La particolare resistenza è data dalla testa di misurazione allungata: Consente di racchiudere le strisce piatte di diversa larghezza che non possono essere rilevate con le pinze circolari tradizionali. Oltre alla misurazione della resistenza, il dispositivo rileva le correnti di dispersione nella rete di messa a terra e avvisa tramite un allarme regolabile in caso di superamento di valori limite definiti. In questo modo il dispositivo è adatto sia per i controlli di routine che per le ispezioni critiche per la sicurezza.

I vantaggi in breve
· Testa di misurazione allungata appositamente per le strisce - consente una misurazione affidabile su strisce piatte che non possono essere rilevate con pinze rotonde
· Misurazione senza interruzione del conduttore e senza picchetti di terra - consente di risparmiare tempo e permette verifiche anche in ambienti difficili da raggiungere
· Regolazione in loco senza restituzione del produttore - l'anello di calibrazione opzionale CL1 con 5 valori di resistenza fissi consente la verifica e la regolazione delle pinze direttamente tramite la configurazione integrata
· Allarmi regolabili per resistenza e corrente: Avvisa in modo affidabile in caso di superamento di valori limite definiti
· Regolazione automatica del gioco d'aria all'accensione - garantisce risultati di misurazione stabili e riproducibili
· Modalità pre-HOLD automatica - i valori di misura vengono congelati all'apertura della pinza sul display
· Memoria per 300 misurazioni con indicatore di data e ora direttamente nel dispositivo

Campi tipici d'impiego:
· Test di messa a terra su impianti di protezione da scariche con bande
· Prove di messa a terra in aree in cui non è possibile introdurre picchetti di terra nel terreno
· Misurazione parallela della messa a terra nelle stazioni di trasformazione ad alta e bassa tensione
· Verifica della terra nell'area urbana e negli edifici protetti da Faraday
· Misurazione su reti di cavi per telecomunicazioni (schermatura, corrente in modalità comune)
· Controllo della messa a terra su linee ferroviarie (pali, rotaie, recinzioni)
· Verifica di impianti di messa a terra su condotte sotterranee e sopra l'conduttura
· Test di impianti di messa a terra a maglia e di terra delle fondamenta

Accessorio
L'anello di calibrazione opzionale CL1 consente di verificare la corretta visualizzazione e di regolare autonomamente le pinze tramite la configurazione integrata, senza dover restituire al produttore.
