Chauvin Arnoux EVSE-SET CA 6652 + CA 6117 + DataView + CA 762 IP2X Kit tester per installazioni, Kit Tester VDE Norma VD
EAN:
Codice produttore
Articolo n°:
Highlights & Dettagli
EVSE-SET CA 6652 + CA 6117 + DATAVIEW + CA 762 IP2X
- Apparecchiatura di prova avanzata per il controllo di sicurezza elettrica su stazioni di carica con interruttori di protezione FI tipo a, B ed EV 6 ma
- Set per la verifica di tutti gli aspetti di sicurezza elettrica delle infrastrutture di ricarica secondo lo standard di installazione IEC 60364-7-722
- Con adattatore di prova CA 6652 per stazioni di carica CA con spina di tipo 2
- Con rilevatore di tensione CA 762 IP2X per determinare l'assenza di tensione
- Con tester di installazione CA 6117 incl. Software di protocollo DataView
- Fornito con: Adattatore di prova 1 CA 6652 per stazioni di ricarica CA con spina di tipo 2 incl. In dotazione, 1 CA 762 IP2X rilevatore di tensione bipolare incl. In dotazione, 1 CA 6117 tester di installazione con software DataView incl
Dati tecnici
- Tipo prodotto
Kit tester per installazioni
di fabbrica senza certificato
- Categoria di misura
CAT III 600 V
- Interfacce
USB
- Dim.
(L x L x A) 280 x 128 x 190 mm
IP53
- Range di misurazione (VDE)
Resistenza a terra
Resistenza d'isolamento
Potenza
Test RCD (AC, A, F, B, B+, EV)
Impedenza dell'anello
Resistenza conduttore di protezione
Tensione
Corrente
- Norma DIN
DIN EN 61557
DIN VDE 0100
DIN VDE 0105
DIN IEC 60364
- Display
digitale (LCD)
- Larghezza
128 mm
- Altezza
190 mm
- Lunghezza
280 mm
- Procedura di test
manuale
- Alimentatori VDE
Alimentato a batteria ricaricabile
- Memoria VDE
si
- Tipo
EVSE-SET CA 6652 + CA 6117 + DataView + CA 762 IP2X
- Norma VDE
0100
0105
- Caratteristiche tester VDE
incl. adattatore per la ricarica
Con software
Potenza, armoniche
Test RCD/FI
Documenti & Download
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3436211 Chauvin Arnoux EVSE-SET CA 6652 + CA 6117 + DataView + CA 762 IP2X Kit tester per installazioni, Kit Tester VDE Norma VD
Condizioni di garanzia
Condizioni di garanzia 3436211 Chauvin Arnoux EVSE-SET CA 6652 + CA 6117 + DataView + CA 762 IP2X Kit tester per installazioni, Kit Tester VDE Norma VD
Descrizione

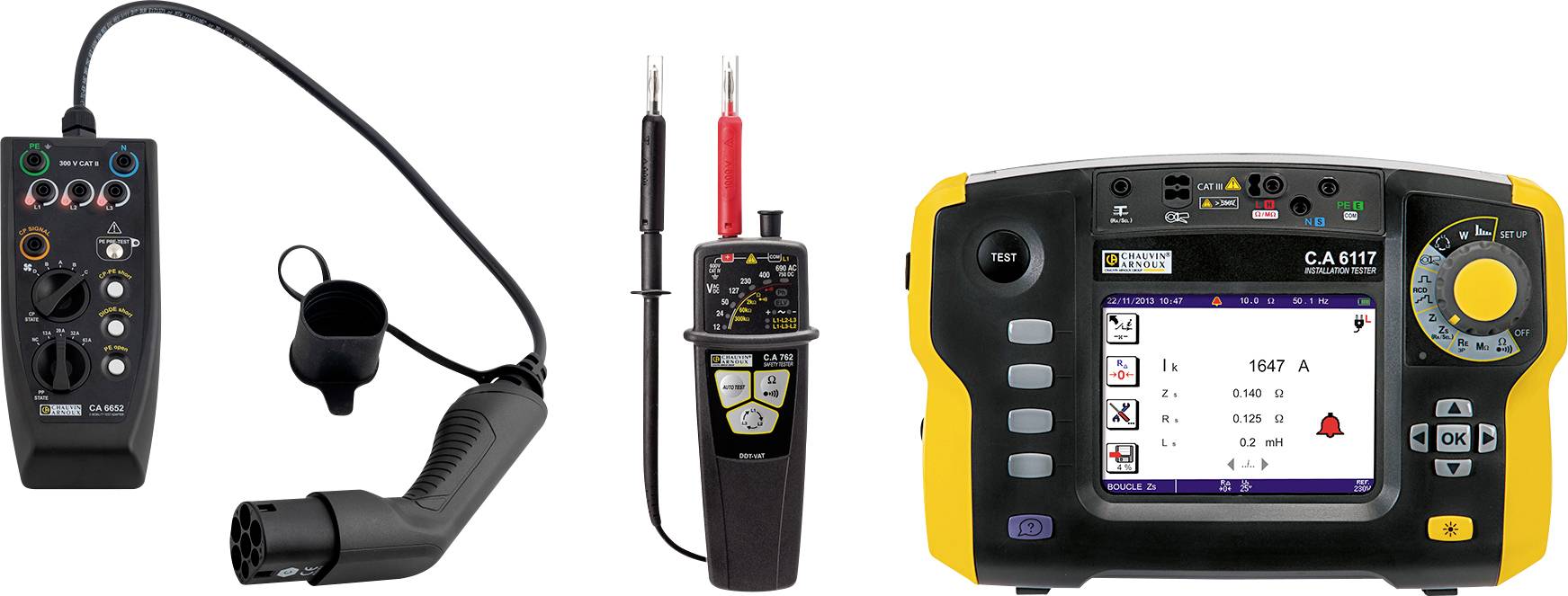

Questa apparecchiatura di prova avanzata per infrastrutture di ricarica, composta da
• Tester di installazione CA 6117
• DataView software di valutazione e protocollo
• Adattatore di prova per stazioni di ricarica CA per veicoli elettrici CA 6652
Rilevatore di tensione • CA 762 IP2X
È la soluzione ottimale per i controlli di sicurezza elettrica sulle stazioni di ricarica con interruttore di protezione FI di tipo a, B ed EV 6 ma.
Questo kit consente di eseguire test completamente conformi alle stazioni di carica elettriche in conformità con IEC 60364-7-722. I risultati di misurazione possono essere salvati nel tester di installazione per la semplice creazione di rapporti di prova in una struttura a più fasi con indicazione dei siti sottoposti a test e delle stazioni di carica. Il tester di installazione consente di eseguire la verifica con una funzione di guida contestuale integrata.

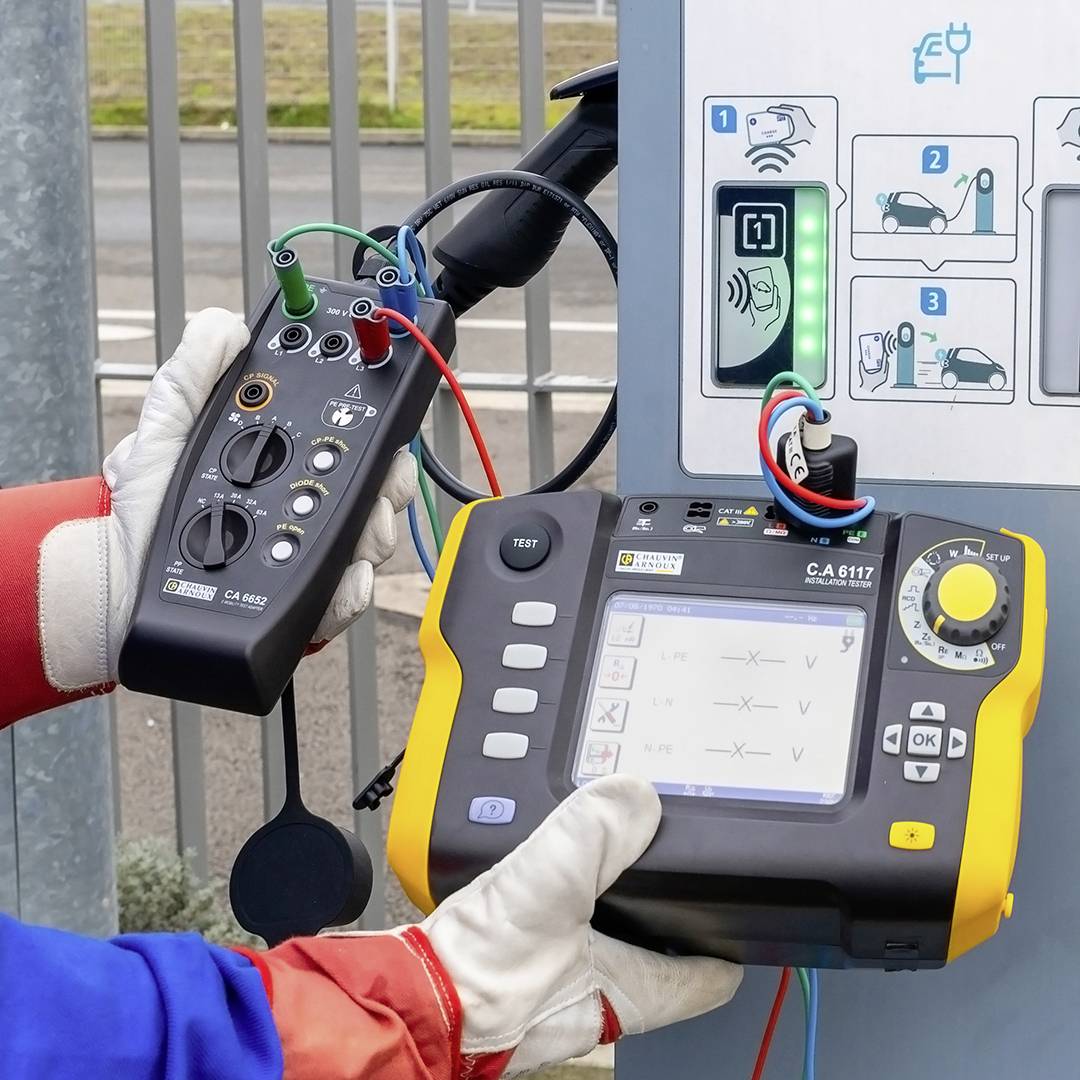

Utilizzando l'adattatore di prova, simulare lo stato del veicolo e le condizioni di sicurezza delle stazioni di ricarica: Rilevamento di tensioni pericolose su parti a contatto (PE), simulazione degli stati del veicolo elettrico, simulazione della corrente di carica massima consentita per il cavo, simulazione di errore (cortocircuito CP-PE, cortocircuito del diodo, interruzione del PE) e controllo dei segnali di controllo (CP) con oscilloscopio manuale opzionale.

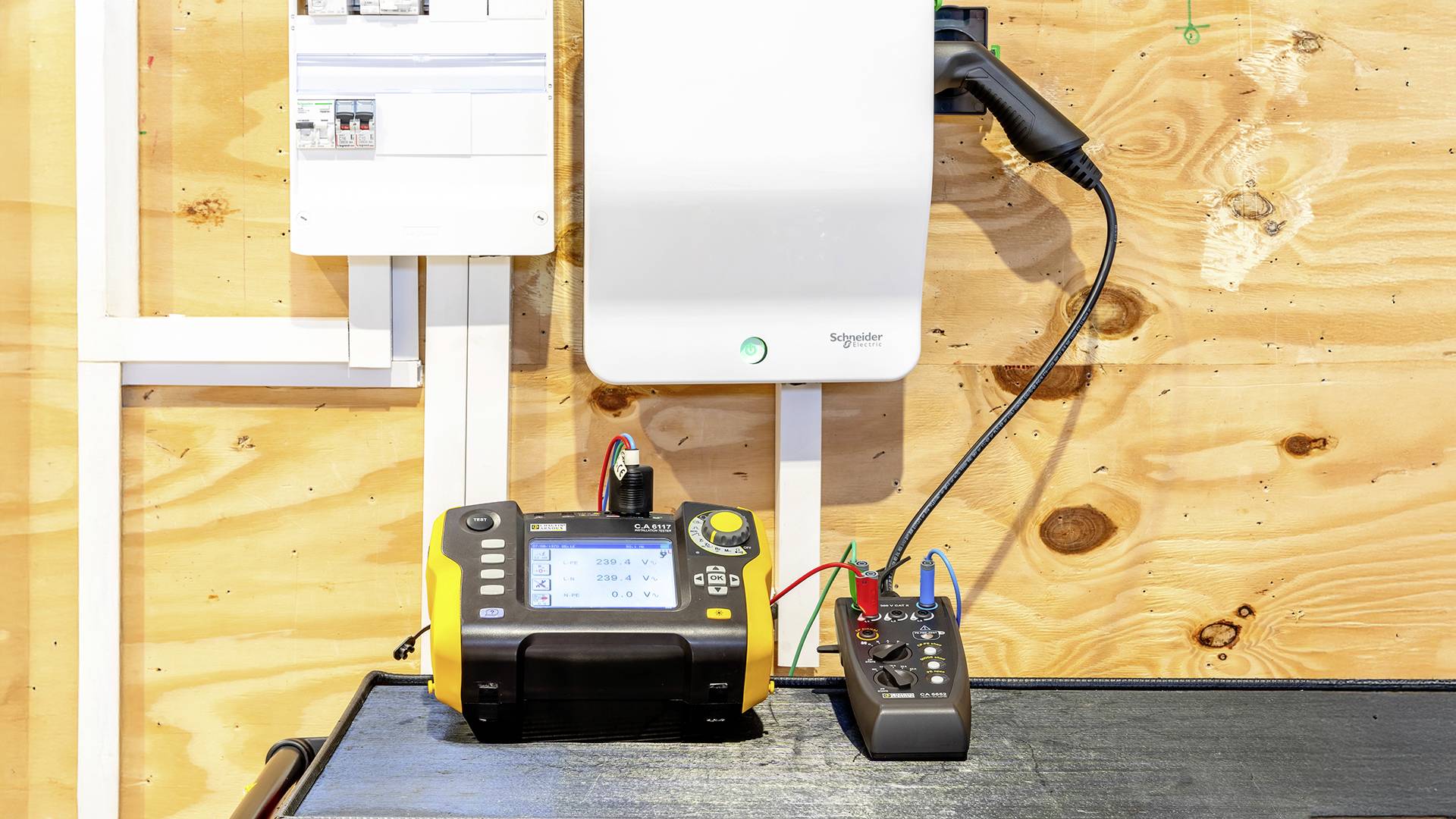

Con la combinazione di tester di installazione e adattatore di prova per stazioni di carica AC eseguire i controlli di sicurezza elettrici necessari sulle stazioni di carica AC: Prova di continuità e di isolamento, prova di sicurezza elettrica della stazione di carica in funzionamento monofase o trifase, controllo funzionale dell'interruttore di protezione FI tipo a / AC / B / B+ / EV 6 ma.
L'esame viene concluso con la creazione di un rapporto di ispezione tramite il software per PC DataView.
Testo tradotto automaticamente
• Tester di installazione CA 6117
• DataView software di valutazione e protocollo
• Adattatore di prova per stazioni di ricarica CA per veicoli elettrici CA 6652
Rilevatore di tensione • CA 762 IP2X
È la soluzione ottimale per i controlli di sicurezza elettrica sulle stazioni di ricarica con interruttore di protezione FI di tipo a, B ed EV 6 ma.
Questo kit consente di eseguire test completamente conformi alle stazioni di carica elettriche in conformità con IEC 60364-7-722. I risultati di misurazione possono essere salvati nel tester di installazione per la semplice creazione di rapporti di prova in una struttura a più fasi con indicazione dei siti sottoposti a test e delle stazioni di carica. Il tester di installazione consente di eseguire la verifica con una funzione di guida contestuale integrata.
Utilizzando l'adattatore di prova, simulare lo stato del veicolo e le condizioni di sicurezza delle stazioni di ricarica: Rilevamento di tensioni pericolose su parti a contatto (PE), simulazione degli stati del veicolo elettrico, simulazione della corrente di carica massima consentita per il cavo, simulazione di errore (cortocircuito CP-PE, cortocircuito del diodo, interruzione del PE) e controllo dei segnali di controllo (CP) con oscilloscopio manuale opzionale.
Con la combinazione di tester di installazione e adattatore di prova per stazioni di carica AC eseguire i controlli di sicurezza elettrici necessari sulle stazioni di carica AC: Prova di continuità e di isolamento, prova di sicurezza elettrica della stazione di carica in funzionamento monofase o trifase, controllo funzionale dell'interruttore di protezione FI tipo a / AC / B / B+ / EV 6 ma.
L'esame viene concluso con la creazione di un rapporto di ispezione tramite il software per PC DataView.
Testo tradotto automaticamente
Contenuto della fornitura
- 1 adattatore di prova CA 6652 EVSE incluso
- 1 CA 6117 tester di installazione
- 1 CA 762 IP2X rilevatore di tensione a due poli
