Highlights & Dettagli

Registratore di potenza ed energia PEL 102 senza trasformatore di corrente

Scambio di dati tramite scheda SD, USB,
Bluetooth® ed Ethernet
Classe di precisione 0,2 %

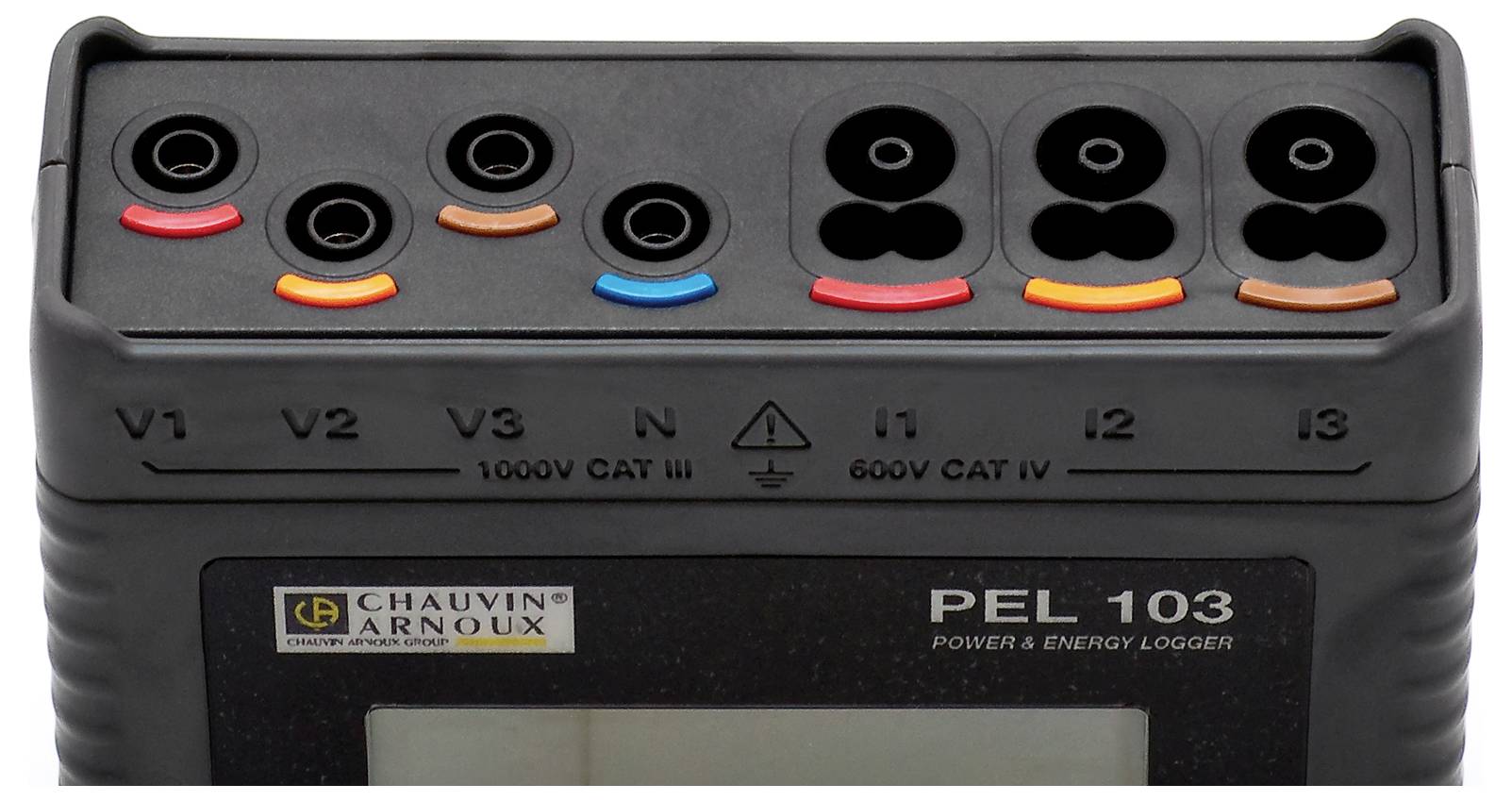

CAT IV 600 V/CAT III 1000 V

Dati tecnici

Tipi di rete: monofase, bifase, trifase con o senza conduttore neutrale e altri tipi di impianti speciali
Classe di precisione: 0,2 %
Intervallo di misurazione della corrente con MiniFLEX MA193: da 100 mA a 10000 AAC
Possibilità di collegamento di altri trasformatori di corrente (optional)
MN93: da 2 a 240 AAC
MN93A: da 0,005 A a 5 AAC / da 0,1 AAC a 120 AAC
C193: da 3 A a 1200 AAC
AmpFLEX™ A19: da 100 mA a 10 000 AAC
PAC93: da 10 A a 1000 AAC / da 10 A a 1400 ADC
E3N: da 50 mA a 10 AAC/CC - da 100 mA a 100 AAC/CC
Rapporti tensione/trasformatori di corrente: fino a 650000 V/fino a 25000 A
Potenze: da 10 W a 10 GW/da 10 var a 10 Gvar/da 10 VA a 10 GVA
Energia: fino a 4 EWh/4 EVAh/4 Evarh (E = eta = 1018)
Relazione di fase: cos ϕ, tan ϕ, PF
Analisi delle armoniche: fino al 50° ordine
Sequenza di fase del conduttore esterno
Fissaggio: magnete, supporto
Velocità di campionamento: 128 campioni/periodo
Intervallo di registrazione: 1 misurazione al secondo
Aggregazione: da 1 mn a 60 mn
Tipo memoria: scheda SD, 2 GB (scheda SD-HC, fino a 32 GB)
Comunicazione: Bluetooth, Ethernet, USB
Alimentazione: 110 V - 250 V (+10%, -15 %) @ 50-60 Hz & 400 Hz
Sicurezza elettrica: IEC 61010 600 V CAT IV – 1000 V CAT III

Tipo prodotto: Analizzatore di rete

Categoria di misura: CAT IV 600 V
CAT III 1000 V

: di fabbrica senza certificato

Tensione di alimentazione: 110 - 250 V

Dim.: (L x L x A) 37 x 125 x 256 mm

Peso: 900 g

Tipo misurazione: 3 fasi

Caratteristiche analizzatore di rete: con funzione logger

Larghezza: 125 mm

Altezza: 256 mm

Lunghezza: 37 mm

Interfacce: Bluetooth®
Ethernet
USB

Documenti & Download

Scheda tecnica

Scheda tecnica 674477 Chauvin Arnoux PEL 102 Analizzatore di rete 3 fasi con funzione logger

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 674477 Chauvin Arnoux PEL 102 Analizzatore di rete 3 fasi con funzione logger

Descrizione

Un ausilio indispensabile per ottimizzare l'efficienza energetica. Facile da usare, con supporto magnetico, adatto per tutti i tipi di armadi elettrici, il registratore PEL102 offre tutte le funzioni per registrare e memorizzare i dati di potenza ed energia nei più diversi tipi di rete. Accanto a corrente e tensione, PEL102 registra potenza apparente, attiva e reattiva (VA, W, var), nonché energia apparente, attiva e reattiva (kVAh, kWh, kvarh). Allo stesso tempo, calcola il fattore di potenza (PF), il fattore di rinvio (DPF), il fattore di cresta (CF), il contenuto armonico (THD) e la frequenza. Inoltre, l'utente può recuperare le informazioni delle armoniche fino al 50° ordine.

Versione

Per installazioni monofase, bifase e trifase.
Collegamento senza interruzione dell'alimentazione
Analisi delle armoniche
Comunicazione Bluetooth®, Ethernet o USB
Rilevamento automatico dei
Trasformatore

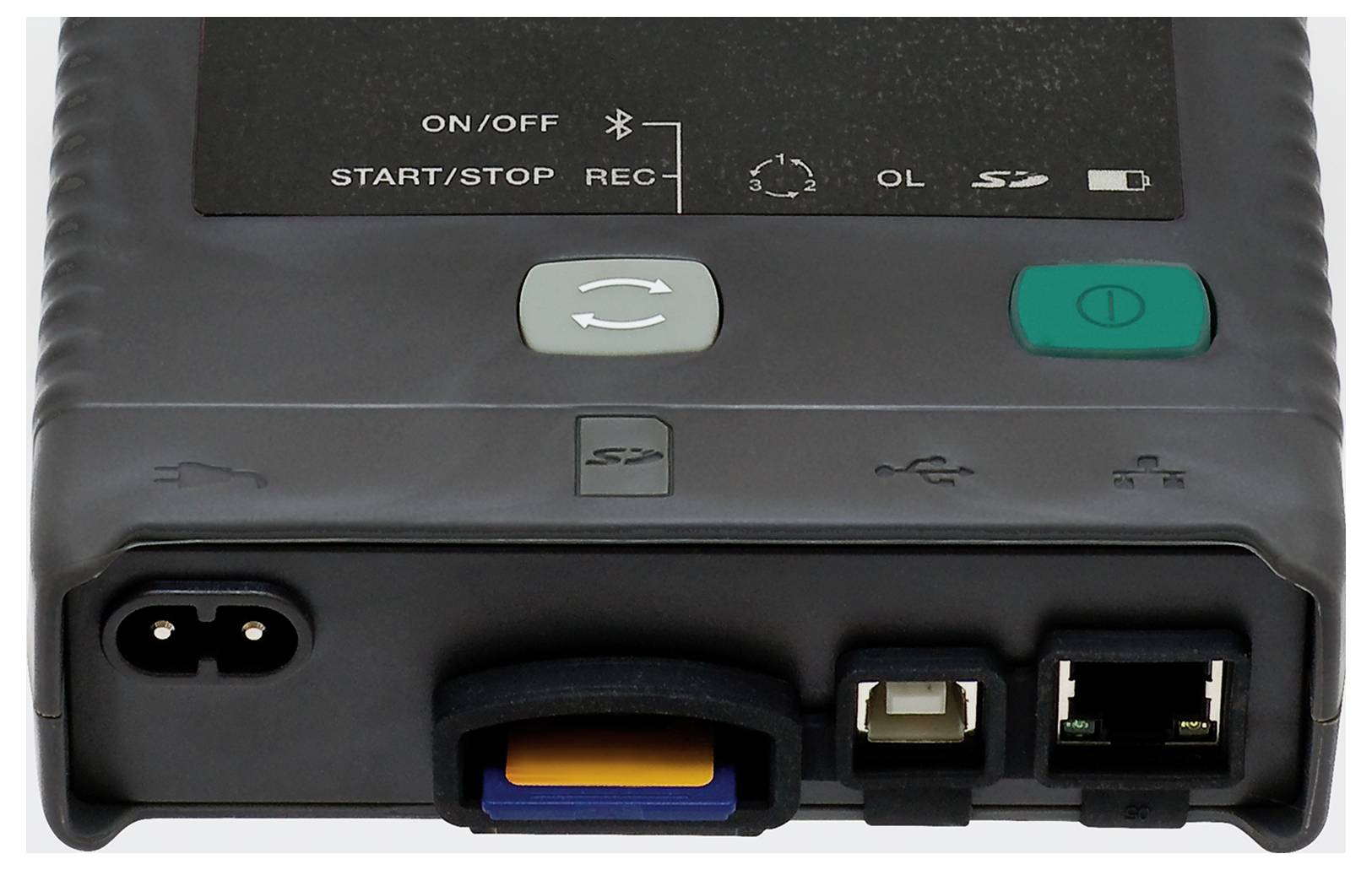

Salvataggio di dati su scheda SD Scambio di dati in tempo reale con un PC e analisi dei dati misurati con il software di trasferimento PEL

Contenuto della fornitura

1 borsa da trasporto
4 cavi di sicurezza neri, banana-banana, di tipo rigido lineare, lungo 3 metri, uniti con chiusura a strappo
4 pinze a coccodrillo nere
1 set di 12 perni e anelli destinati a identificare le fasi, i cavi di tensione e i sensori di corrente
1 cavo USB tipo A-B, 1,5 metri
1 cavo rete 1,5 metri
1 scheda SD (nello strumento)
1 adattatore scheda SD-USB
1 sistema di montaggio universale Multifix
1 CD comprendente i manuali di funzionamento e il software PEL Transfer
1 attestazione di verifica
1 guida d’avviamento rapido
1 scheda di sicurezza
