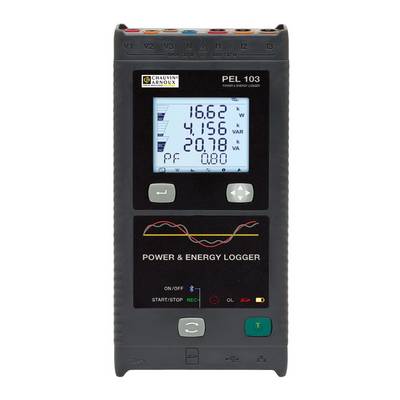

Acquista Chauvin Arnoux PEL 103 Analizzatore di rete 3 fasi con funzione logger da Conrad

Chauvin Arnoux PEL 103 Analizzatore di rete 3 fasi con funzione logger-0

Chauvin Arnoux PEL 103 Analizzatore di rete 3 fasi con funzione logger-1

Chauvin Arnoux PEL 103 Analizzatore di rete 3 fasi con funzione logger-2

Chauvin Arnoux PEL 103 Analizzatore di rete 3 fasi con funzione logger-3

Chauvin Arnoux PEL 103 Analizzatore di rete 3 fasi con funzione logger-4

1/5

Scheda tecnica (PDF)

Non disponibile

Mostra alternative

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Totale (1884,43 € / Pezzo)

1884,43 €

IVA escl.

Spedizione gratuita

Segnala un problema

Highlights & Dettagli

Registratore di potenza ed energia PEL 103 senza trasformatore di corrente

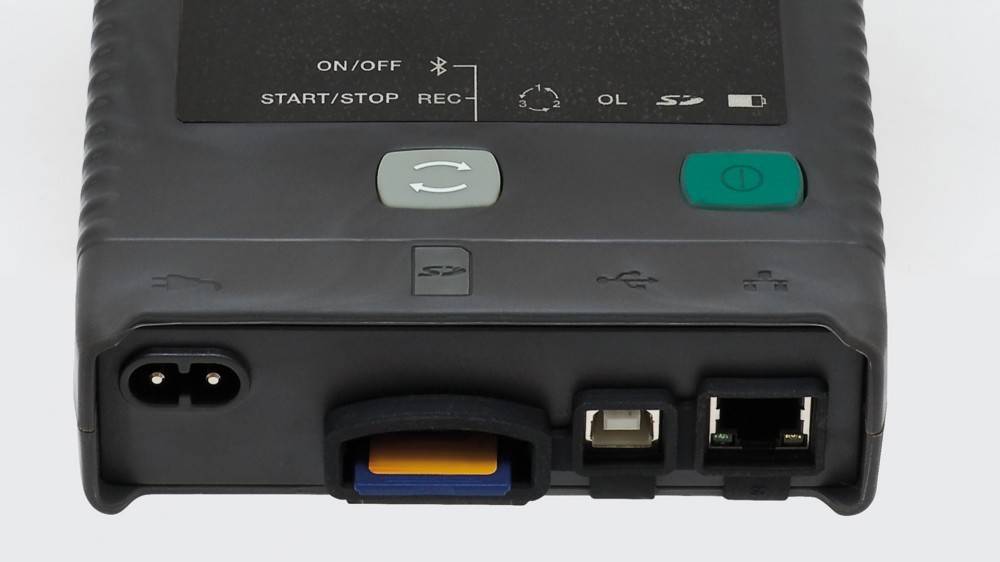

Scambio di dati tramite scheda SD, USB,
Bluetooth® ed Ethernet
Classe di precisione 0,2 %

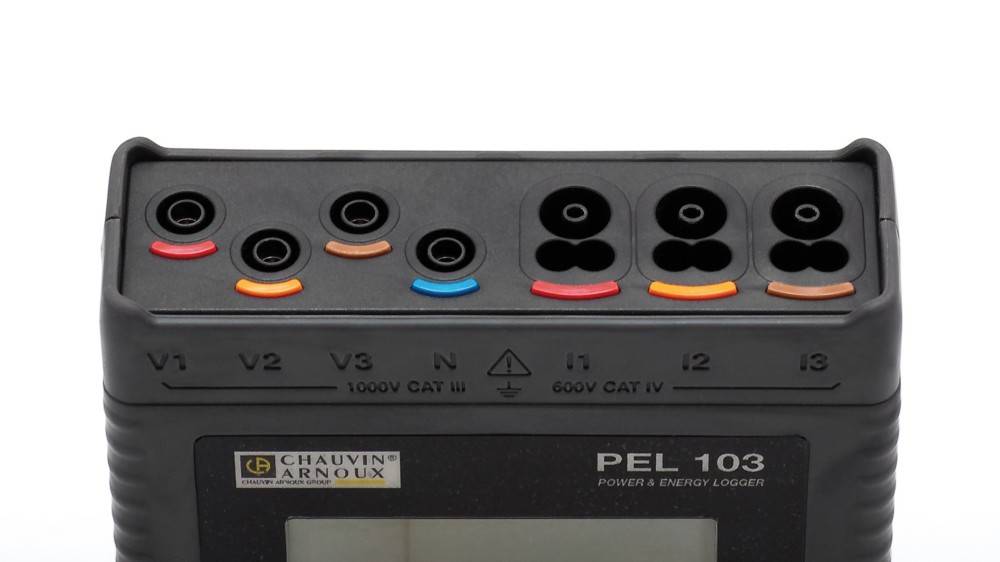

CAT IV 600 V/CAT III 1000 V

Dati tecnici

Display LC: integrato
Tipi di rete: monofase, bifase, trifase con o senza conduttore neutrale e altri tipi di impianti speciali
Classe di precisione: 0,2 %
Intervallo di misurazione della corrente con MiniFLEX MA193: da 100 mA a 10000 AAC
Possibilità di collegamento di altri trasformatori di corrente (optional)
MN93: da 2 a 240 AAC
MN93A: da 0,005 A a 5 AAC / da 0,1 AAC a 120 AAC
C193: da 3 A a 1200 AAC
AmpFLEX™ A193: da 100 mA a 10 000 AAC
PAC93: da 10 A a 1000 AAC / da 10 A a 1400 ADC
E3N: da 50 mA a 10 AAC/CC - da 100 mA a 100 AAC/CC
Rapporti tensione/trasformatori di corrente: fino a 650000 V/fino a 25000 A
Potenze: da 10 W a 10 GW/da 10 var a 10 Gvar/da 10 VA a 10 GVA
Energia: fino a 4 EWh/4 EVAh/4 Evarh (E = eta = 1018)
Relazione di fase: cos ϕ, tan ϕ, PF
Analisi delle armoniche: fino al 50° ordine
Sequenza di fase del conduttore esterno

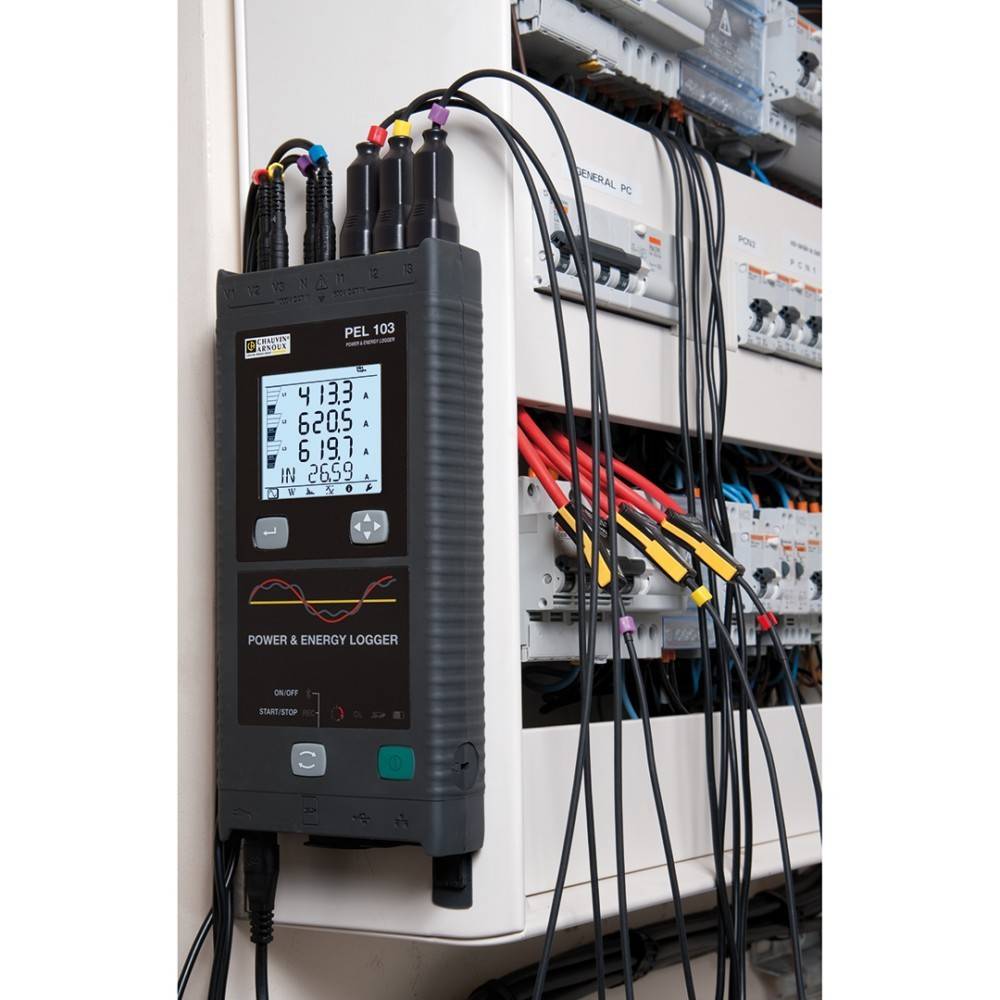

Fissaggio: magnete, supporto
Velocità di campionamento: 128 campioni/periodo
Intervallo di registrazione: 1 misurazione al secondo
Aggregazione: da 1 mn a 60 mn
Tipo memoria: scheda SD, 2 GB (scheda SD-HC, fino a 32 GB)
Comunicazione: Bluetooth, Ethernet, USB
Alimentazione: 110 V - 250 V (+10%, -15 %) @ 50-60 Hz & 400 Hz
Sicurezza elettrica: IEC 61010 600 V CAT IV – 1000 V CAT III

Tipo prodotto: Analizzatore di rete

Categoria di misura: CAT IV 600 V
CAT III 1000 V

: di fabbrica senza certificato

Tensione di alimentazione: 110 - 250 V

Dim.: (L x L x A) 37 x 125 x 256 mm

Peso: 950 g

Tipo misurazione: 3 fasi

Caratteristiche analizzatore di rete: con funzione logger

Larghezza: 125 mm

Altezza: 256 mm

Lunghezza: 37 mm

Interfacce: Bluetooth®
Ethernet
USB

Documenti & Download

Scheda tecnica

Scheda tecnica 674480 Chauvin Arnoux PEL 103 Analizzatore di rete 3 fasi con funzione logger

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 674480 Chauvin Arnoux PEL 103 Analizzatore di rete 3 fasi con funzione logger

Descrizione

Un ausilio indispensabile per ottimizzare l'efficienza energetica. Facile da usare, con supporto magnetico, adatto per tutti i tipi di armadi elettrici, il registratore PEL102 offre tutte le funzioni per registrare e memorizzare i dati di potenza ed energia nei più diversi tipi di rete. Accanto a corrente e tensione, PEL102 registra potenza apparente, attiva e reattiva (VA, W, var), nonché energia apparente, attiva e reattiva (kVAh, kWh, kvarh). Allo stesso tempo, calcola il fattore di potenza (PF), il fattore di rinvio (DPF), il fattore di cresta (CF), il contenuto armonico (THD) e la frequenza. Inoltre, l'utente può recuperare le informazioni delle armoniche fino al 50° ordine.

Versione

Per installazioni monofase, bifase e trifase.
Collegamento senza interruzione dell'alimentazione
Analisi delle armoniche
Comunicazione Bluetooth®, Ethernet o USB
Rilevamento automatico dei
Trasformatore

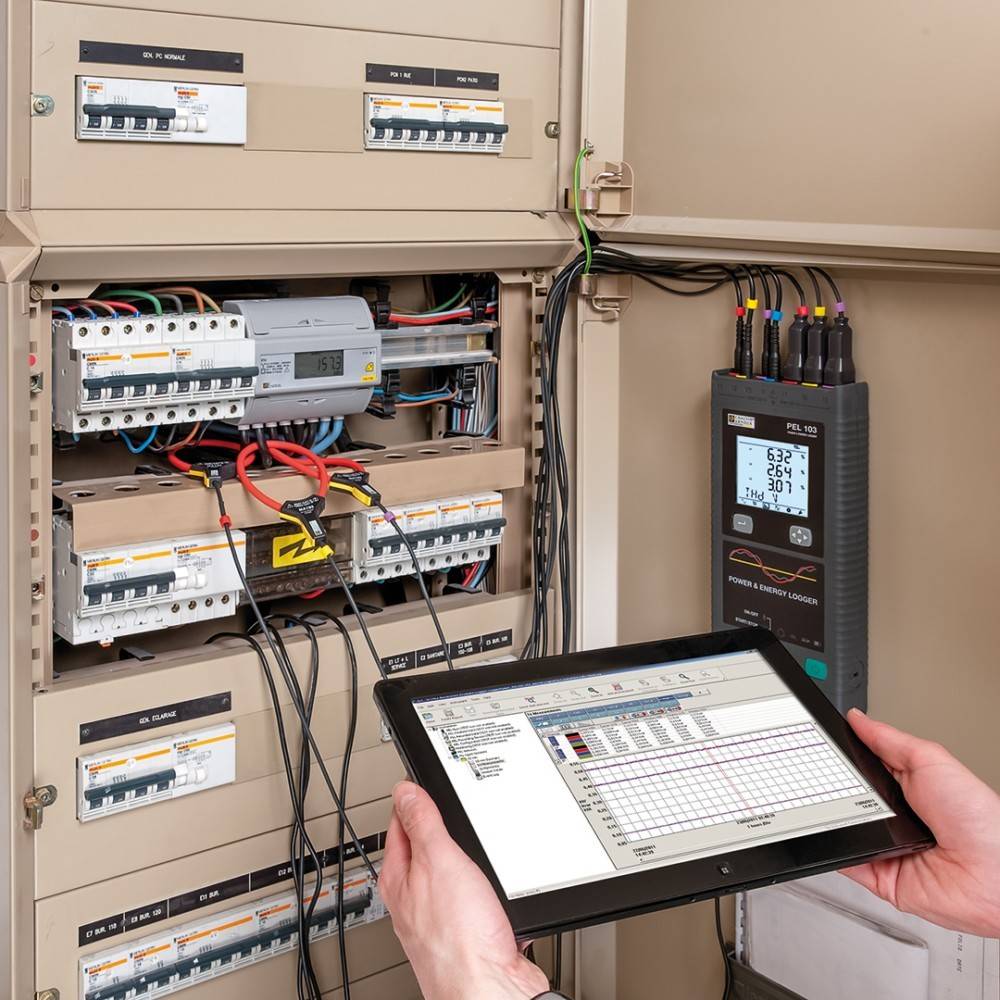

Salvataggio di dati su scheda SD Scambio di dati in tempo reale con un PC e analisi dei dati misurati con il software di trasferimento PEL

Contenuto della fornitura

4 linee di misura (banana/banana dritta - lunghezza 3 m, nere)
4 morsetti a coccodrillo (neri)
1 scheda di memoria SD da 2 GB
1 set di componenti di riconoscimento (per estremità cavi e trasformatori di corrente)
1 cavo di collegamento di rete
1 cavo di collegamento USB (tipo A / tipo B)
1 supporto Multifix
1 istruzioni per l'uso (su CD)
1 borsa per il trasporto
1 scheda dati per la sicurezza
1 software PEL di trasferimento per PC
1 guida rapida
1 adattatore SD-MN (a seconda del modello).
