Chauvin Arnoux PEL 112 Analizzatore di rete 3 fasi con funzione logger, Misurazioni di energia, Analisi del carico, Misu
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
1794,26 €
3
2% = 43,78 €
1750,48 €
5
3% = 61,18 €
1733,08 €
10
4% = 72,84 €
1721,42 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (1794,26 € / Pezzo)
1794,26 €
IVA escl.
Spedizione gratuita
Solo 2 Pezzo(i) disponibili
Highlights & Dettagli

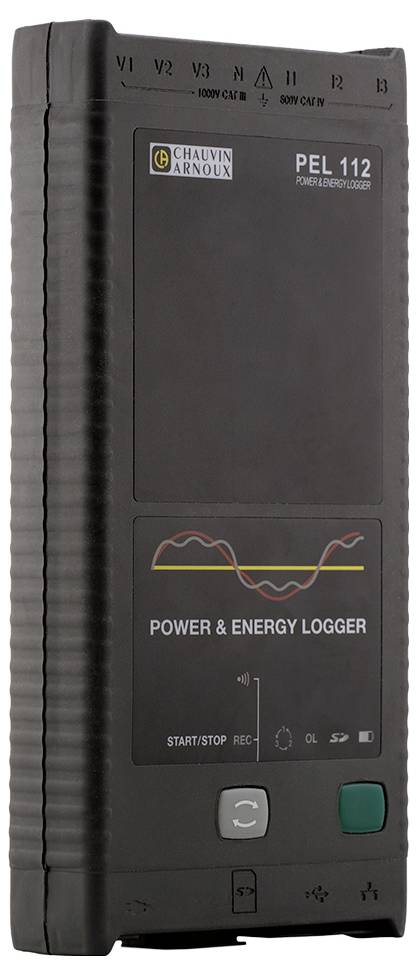

Registratore di potenza e di energia PEL 112 senza trasformatore di corrente
- Registratore per registrare e analizzare il consumo energetico per ottimizzare l'efficienza energetica
- Registrare il consumo energetico di tutti i tipi di impianti elettrici fino a diversi mesi trifase
- Rilevare tutti i parametri elettrici (correnti, tensioni, ecc.) e le armoniche senza interrompere l'alimentazione elettrica
- Software PEL Transfer gratuito per la configurazione del dispositivo e per l'elaborazione dei dati energetici con suddivisione dell'energia (perdite)
- Possibilità di comunicazione versatili: Ethernet, USB, WLAN, server IRD

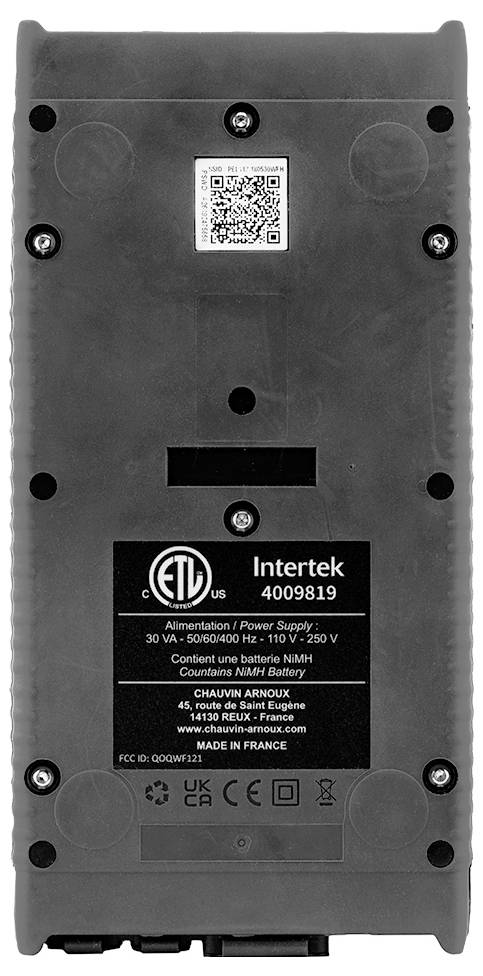

- Alloggiamento compatto e sottile con retro magnetico per un pratico montaggio nell'armadio elettrico
- APP gratuita Android con funzioni di analisi del motore: Velocità, efficienza e coppia di un motore senza sensori meccanici
Dati tecnici
- Generico
- Display: Senza display
- Tipo di impianti: Monofase, bifase, trifase con o senza conduttore neutro e altri tipi di impianti speciali
- Numero di canali: 3 ingressi per tensione, 3 ingressi per corrente (corrente calcolata del conduttore neutro)
- Misurazioni
- Frequenza di rete: CC, 50 Hz, 60 Hz e 400 Hz
- Tensione (intervalli di misura): Da 10 a 1 000 V CA / 100.00 - 1 000 V CC
- Corrente (a seconda del trasformatore di corrente) da 5 mAac a 10 kAac / da 50 mAdc a 5 kAdc
- Valori calcolati
- Rapporti del convertitore: Fino a 650 000 V / fino a 25 000 A
- Potenza: Da 10 W a 10 GW / da 10 var a 10 MVAR / da 10 VA a 10 GVA
- Energia: Fino a 4 EWH / 4 EVAh / 4 Evarh (E = 10^18)
- • Relazione di fase: cos φ, tan φ, PF
- Armoniche: THD
- Funzioni aggiuntive
- Sequenza di fase: Sì
- Min / Max: Sì
- Allarme: Sì
- Fissaggio tramite alloggiamento magnetico posteriore
- Registrazione dei dati
- Intervallo di rilevamento / aggregazione: 5 misurazioni/s / da 1 mn a 60 mn
- Memoria: Scheda SD, 8 GB (scheda SD-HC fino a 32 GB)
- Intervallo di temperatura d'esercizio: da -20 °C a +50 °C
- Tipo prodotto
Analizzatore di rete
- Categoria di misura
CAT III 1000 V
CAT IV 600 V
di fabbrica senza certificato
- Dim.
(L x L x A) 12.5 x 3.7 x 25.6 cm
- Peso
900 g
- Tipo misurazione
3 fasi
- Caratteristiche analizzatore di rete
con funzione logger
Misurazioni di energia
Analisi del carico
Misurazioni online
- Larghezza
3.7 cm
- Altezza
25.6 cm
- Lunghezza
12.5 cm
- Interfacce
USB
WiFi
WLAN
Ethernet
- UKCA
Non rilevante
Documenti & Download
Scheda tecnica
Scheda tecnica 3307917 Chauvin Arnoux PEL 112 Analizzatore di rete 3 fasi con funzione logger, Misurazioni di energia, Analisi del carico, Misu
Scheda tecnica 3307917 Chauvin Arnoux PEL 112 Analizzatore di rete 3 fasi con funzione logger, Misurazioni di energia, Analisi del carico, Misu
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3307917 Chauvin Arnoux PEL 112 Analizzatore di rete 3 fasi con funzione logger, Misurazioni di energia, Analisi del carico, Misu
Istruzioni d'uso e di sicurezza 3307917 Chauvin Arnoux PEL 112 Analizzatore di rete 3 fasi con funzione logger, Misurazioni di energia, Analisi del carico, Misu
Condizioni di garanzia
Condizioni di garanzia 3307917 Chauvin Arnoux PEL 112 Analizzatore di rete 3 fasi con funzione logger, Misurazioni di energia, Analisi del carico, Misu
Descrizione
Il PEL 112 misura e memorizza tutte le prestazioni e le energie. Può essere utilizzato ovunque vi sia energia:
Generatore di corrente •: Energie rinnovabili, centrali termiche...
• Industria: Industria dei metalli, produzione di vetro, industria alimentare.
• Edificio residenziale e di servizio...
• Infrastruttura e traffico
• Data center...
Ambiti di impiego
• Controlli energetici
• Diagnostica elettrica
• Manutenzione industriale
Ergonomia semplice e comprovata
• Compatto e con alloggiamento magnetico
• 3 ingressi di tensione e 3 ingressi di corrente
• Adatto per l'uso in celle frigorifere (-20 °C)
• Autoalimentazione tramite la fase (opzione)
Misurazioni RMS e DC
• Tensioni CA e/o CC fino a 1 000 V.
• Correnti fino a 10 kA AC, 5 kA DC (a seconda del trasformatore di corrente)
• Potenza attiva, reattiva e apparente
• Energia attiva, reattiva e apparente
• Potenza attiva simmetrica e di base e potenza attiva di asimmetrie
• Misurazioni e dati caratteristici del motore (tramite Android)
Funzioni
• Scomposizione delle perdite di energia
Parametri della fase •: cos φ, tan Φ, fattore di potenza PF
Fattore di cresta •
• Calcolo del THD per correnti e tensioni
Misurazioni • DC, 50 Hz, 60 Hz e 400 Hz ( Marine...)
Trasferimento PEL software
Il software PEL Transfer offre le seguenti possibilità:
• Configurazione del vostro PEL
• Controllo dei collegamenti prima dell'inizio della registrazione
• Download delle misurazioni salvate in PEL
• Visualizzazione dei diversi risultati di misurazione e analisi
Ulteriore vantaggio: PEL Transfer calcola il valore del consumo energetico in euro (8 zone di tariffa).
Comunicazione in rete
Il PEL 110 dispone di diverse possibilità di trasmissione:
- USB, la soluzione più semplice per l'uso in loco.
Ethernet RJ45 o Wi-FI (server): Collegare il PEL 11x al server per la comunicazione da qualsiasi stazione della rete con il software di trasferimento PEL.
Wi-FI (Access point):
• Stabilire HER una connessione diretta tra PEL11x e il computer.
• La modalità access point (AP) supporta fino a 5 client.
Testo tradotto automaticamente
Generatore di corrente •: Energie rinnovabili, centrali termiche...
• Industria: Industria dei metalli, produzione di vetro, industria alimentare.
• Edificio residenziale e di servizio...
• Infrastruttura e traffico
• Data center...
Ambiti di impiego
• Controlli energetici
• Diagnostica elettrica
• Manutenzione industriale
Ergonomia semplice e comprovata
• Compatto e con alloggiamento magnetico
• 3 ingressi di tensione e 3 ingressi di corrente
• Adatto per l'uso in celle frigorifere (-20 °C)
• Autoalimentazione tramite la fase (opzione)
Misurazioni RMS e DC
• Tensioni CA e/o CC fino a 1 000 V.
• Correnti fino a 10 kA AC, 5 kA DC (a seconda del trasformatore di corrente)
• Potenza attiva, reattiva e apparente
• Energia attiva, reattiva e apparente
• Potenza attiva simmetrica e di base e potenza attiva di asimmetrie
• Misurazioni e dati caratteristici del motore (tramite Android)
Funzioni
• Scomposizione delle perdite di energia
Parametri della fase •: cos φ, tan Φ, fattore di potenza PF
Fattore di cresta •
• Calcolo del THD per correnti e tensioni
Misurazioni • DC, 50 Hz, 60 Hz e 400 Hz ( Marine...)
Trasferimento PEL software
Il software PEL Transfer offre le seguenti possibilità:
• Configurazione del vostro PEL
• Controllo dei collegamenti prima dell'inizio della registrazione
• Download delle misurazioni salvate in PEL
• Visualizzazione dei diversi risultati di misurazione e analisi
Ulteriore vantaggio: PEL Transfer calcola il valore del consumo energetico in euro (8 zone di tariffa).
Comunicazione in rete
Il PEL 110 dispone di diverse possibilità di trasmissione:
- USB, la soluzione più semplice per l'uso in loco.
Ethernet RJ45 o Wi-FI (server): Collegare il PEL 11x al server per la comunicazione da qualsiasi stazione della rete con il software di trasferimento PEL.
Wi-FI (Access point):
• Stabilire HER una connessione diretta tra PEL11x e il computer.
• La modalità access point (AP) supporta fino a 5 client.
Testo tradotto automaticamente

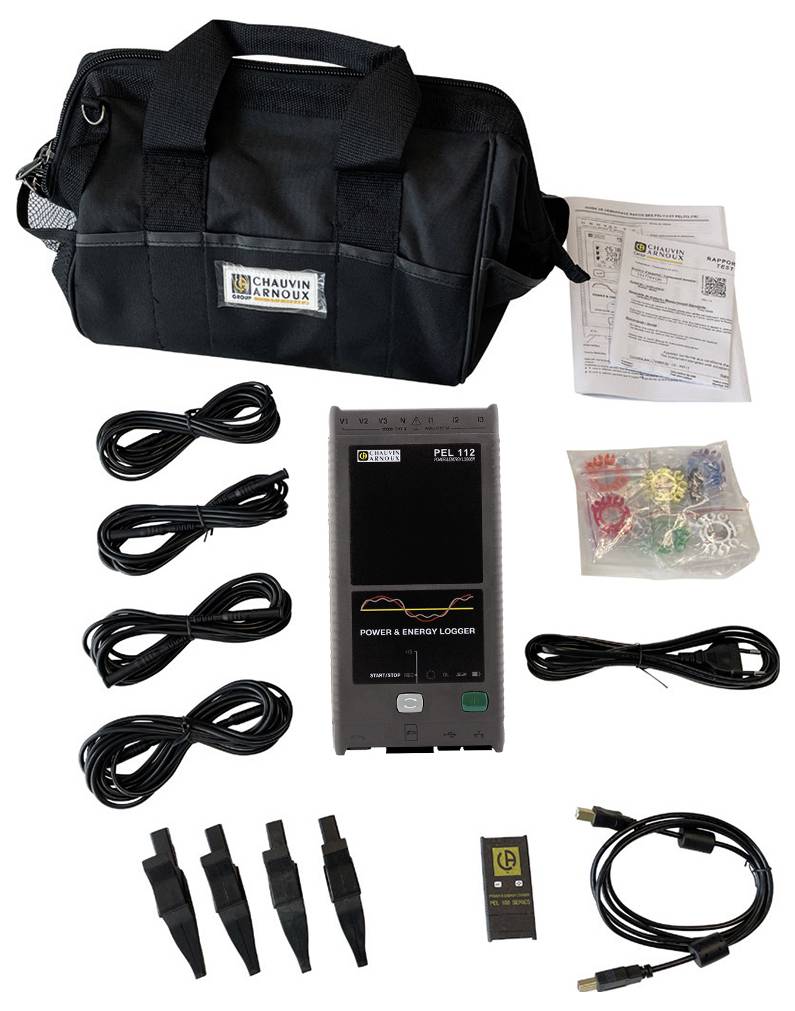

Contenuto della fornitura
- 1 borsa per il trasporto
- 4 conduttori di misurazione della tensione
- 4 morsetti a coccodrillo
- 1 kit di parti di marcatura
- 1 scheda SD
- 1 adattatore SD/USB
- 1 cavo USB
- 1 cavo di alimentazione
- 1 software per PC (PEL Transfer) e istruzioni per l'uso per il download dal sito web
- 1 copia d'istruzioni di avvio rapido
