Chauvin Arnoux PEL 115 Analizzatore di rete 3 fasi con funzione logger, Misurazioni di energia, Analisi del carico, Misu
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
3605,74 €
3
2% = 87,99 €
3517,75 €
5
3% = 122,96 €
3482,78 €
10
4% = 146,40 €
3459,34 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (3605,74 € / Pezzo)
3605,74 €
IVA escl.
Spedizione gratuita
Highlights & Dettagli
Registratore di potenza e di energia PEL 115 senza trasformatore di corrente
- Registratore per registrare e analizzare il consumo energetico per ottimizzare l'efficienza energetica
- Registrare il consumo energetico di tutti i tipi di impianti elettrici fino a diversi mesi trifase
- Rilevare tutti i parametri elettrici (correnti, tensioni, ecc.) e le armoniche senza interrompere l'alimentazione elettrica
- In alloggiamento adatto per l'installazione, insensibile agli urti, ai raggi UV e al calore e adatto per il montaggio su pali di linea elettrica
- Software PEL Transfer gratuito per la configurazione del dispositivo e per l'elaborazione dei dati energetici con suddivisione dell'energia (perdite)
- Possibilità di comunicazione versatili: Ethernet, USB, WLAN, server IRD
- APP gratuita Android con funzioni di analisi del motore: Velocità, efficienza e coppia di un motore senza sensori meccanici
Dati tecnici
- Generico
- Display: Con display digitale quadruplo
- Tipo di impianti: Monofase, bifase, trifase con o senza conduttore neutro e altri tipi di impianti speciali
- Numero di canali: 4 ingressi di tensione e 4 ingressi di corrente
- Misurazioni
- Frequenza di rete: CC, 50 Hz, 60 Hz e 400 Hz
- Tensione (intervalli di misura): Da 10 a 1 000 V CA / 100.00 - 1 000 V CC
- Corrente (a seconda del trasformatore di corrente) da 5 mAac a 10 kAac / da 50 mAdc a 5 kAdc
- Valori calcolati
- Rapporti del convertitore: Fino a 650 000 V / fino a 25 000 A
- Potenza: Da 10 W a 10 GW / da 10 var a 10 MVAR / da 10 VA a 10 GVA
- Energia: Fino a 4 EWH / 4 EVAh / 4 Evarh (E = 10^18)
- • Relazione di fase: cos φ, tan φ, PF
- Armoniche: THD
- Funzioni aggiuntive
- Sequenza di fase: Sì
- Min / Max: Sì
- Allarme: Sì
- Fissaggio tramite supporto (disponibile come optional)
- Registrazione dei dati
- Intervallo di rilevamento / aggregazione: 5 misurazioni/s / da 1 mn a 60 mn
- Memoria: Scheda SD, 8 GB (scheda SD-HC fino a 32 GB)
- Intervallo di temperatura d'esercizio: da -20 °C a +50 °C
- Tipo prodotto
Analizzatore di rete
- Categoria di misura
CAT IV 1000 V
di fabbrica senza certificato
- Dim.
(L x L x A) 24.5 x 18 x 27 cm
- Peso
3.4 kg
- Tipo misurazione
3 fasi
- Caratteristiche analizzatore di rete
con funzione logger
Misurazioni di energia
Analisi del carico
Misurazioni online
- Larghezza
18 cm
- Altezza
27 cm
- Lunghezza
24.5 cm
- Interfacce
USB
WiFi
WLAN
Ethernet
- UKCA
Non rilevante
Documenti & Download
Scheda tecnica
Scheda tecnica 3307920 Chauvin Arnoux PEL 115 Analizzatore di rete 3 fasi con funzione logger, Misurazioni di energia, Analisi del carico, Misu
Scheda tecnica 3307920 Chauvin Arnoux PEL 115 Analizzatore di rete 3 fasi con funzione logger, Misurazioni di energia, Analisi del carico, Misu
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3307920 Chauvin Arnoux PEL 115 Analizzatore di rete 3 fasi con funzione logger, Misurazioni di energia, Analisi del carico, Misu
Istruzioni d'uso e di sicurezza 3307920 Chauvin Arnoux PEL 115 Analizzatore di rete 3 fasi con funzione logger, Misurazioni di energia, Analisi del carico, Misu
Condizioni di garanzia
Condizioni di garanzia 3307920 Chauvin Arnoux PEL 115 Analizzatore di rete 3 fasi con funzione logger, Misurazioni di energia, Analisi del carico, Misu
Descrizione

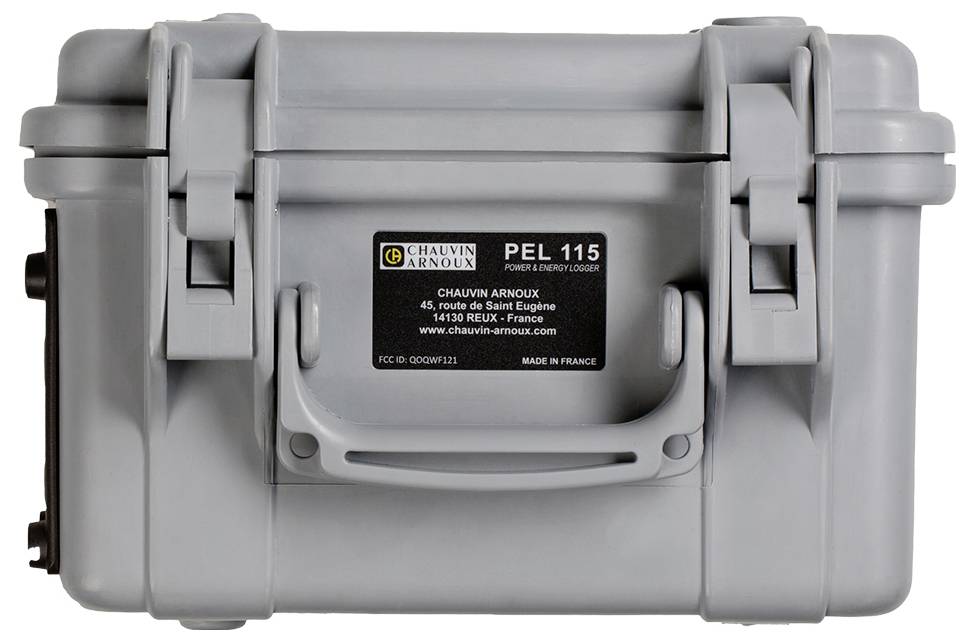

Il PEL 115 misura e memorizza tutte le prestazioni e le energie. Il PEL 115 è dotato di un alloggiamento con grado di protezione IP67 ed è adatto per l'uso all'aperto e in diversi ambiti:
Generatore di corrente •: Energie rinnovabili, centrali termiche...
• Industria: Industria dei metalli, produzione di vetro, industria alimentare.
• Edificio residenziale e di servizio...
• Infrastruttura e traffico
Ambiti di impiego
• Controlli energetici
• Diagnostica elettrica
• Manutenzione industriale
Ergonomia semplice e comprovata

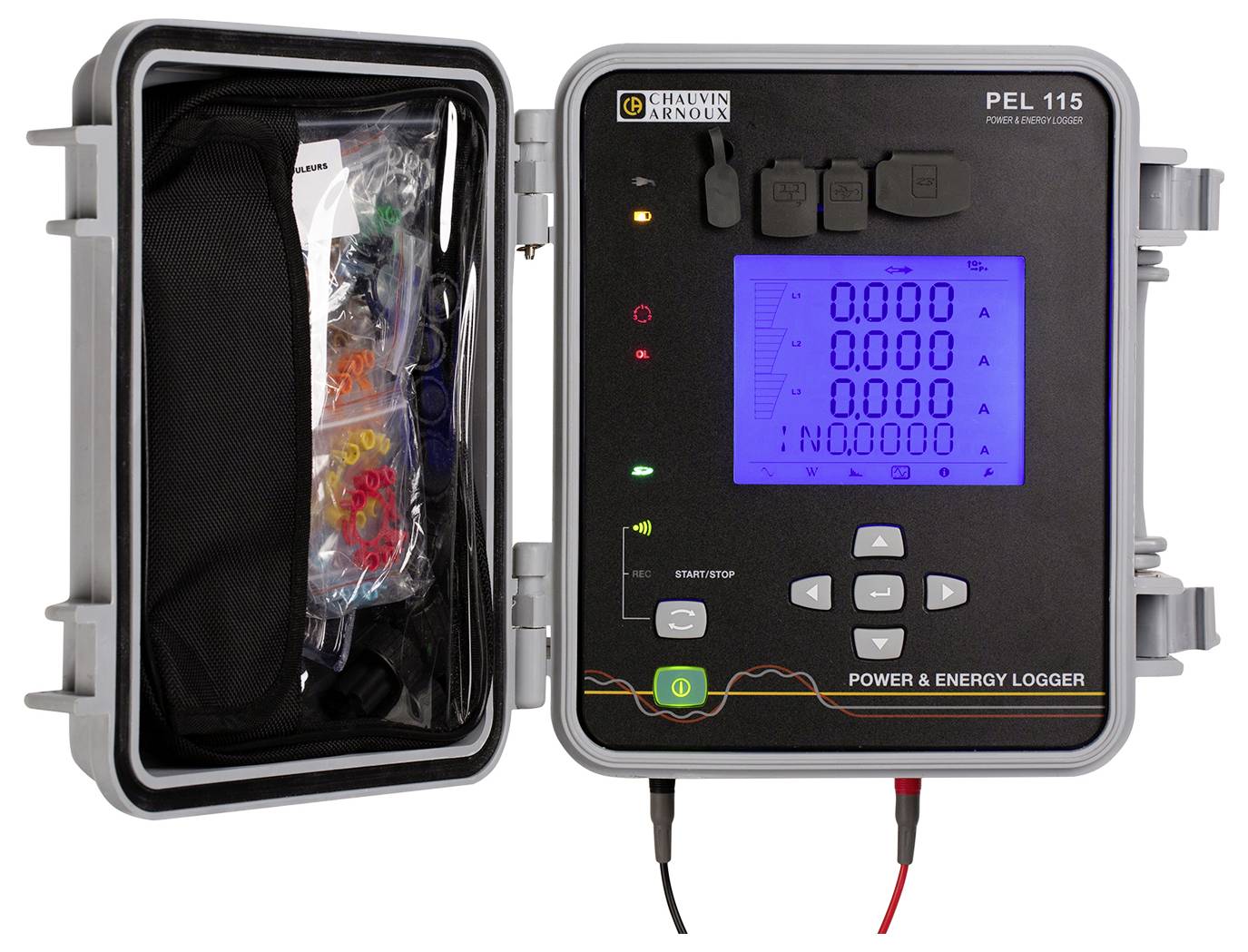

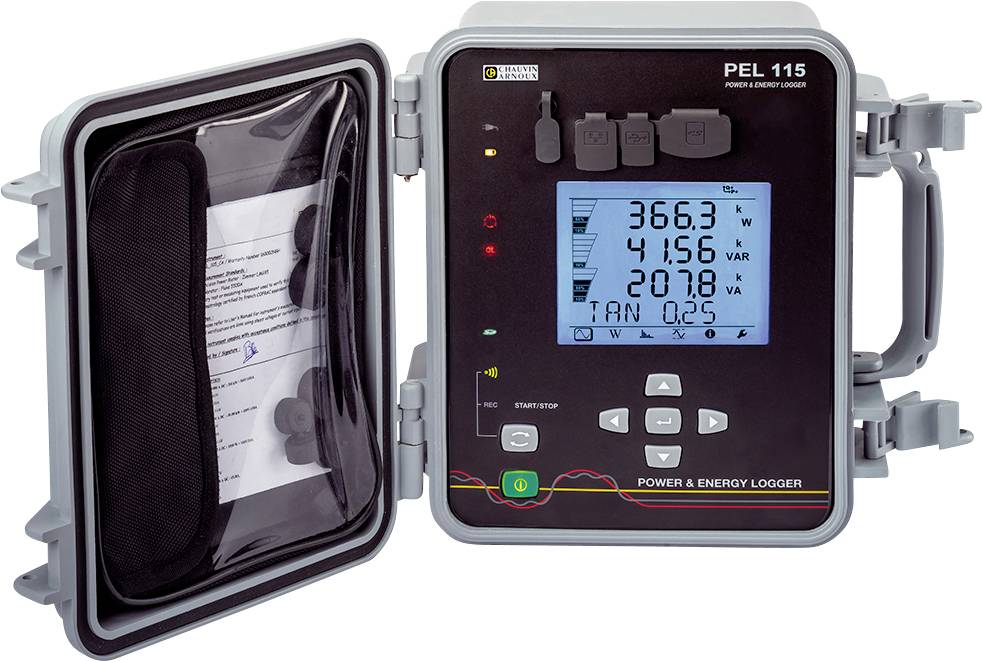

Nell'alloggiamento del cantiere, il dispositivo può essere montato in modo semplice sulla punta di un gruppo di corrente con l'aiuto del kit di fissaggio in dotazione. Il grande display retroilluminato è ben leggibile in tutte le condizioni ambientali. Il dispositivo è dotato di quattro ingressi di tensione e quattro ingressi di corrente.
Misurazioni RMS e DC
• Tensioni CA e/o CC fino a 1 000 V.
• Correnti fino a 10 kA AC, 5 kA DC (a seconda del trasformatore di corrente)
• Potenza attiva, reattiva e apparente
• Energia attiva, reattiva e apparente
• Potenza attiva simmetrica e di base e potenza attiva di asimmetrie
• Misurazioni e dati caratteristici del motore (tramite Android)
Funzioni
• Scomposizione delle perdite di energia
Parametri della fase •: cos φ, tan Φ, fattore di potenza PF
Fattore di cresta •
• Calcolo del THD per correnti e tensioni
Misurazioni • DC, 50 Hz, 60 Hz e 400 Hz ( Marine...)
Trasferimento PEL software
Il software PEL Transfer offre le seguenti possibilità:
• Configurazione del vostro PEL
• Controllo dei collegamenti prima dell'inizio della registrazione
• Download delle misurazioni salvate in PEL
• Visualizzazione dei diversi risultati di misurazione e analisi
Ulteriore vantaggio: PEL Transfer calcola il valore del consumo energetico in euro (8 zone di tariffa).
Comunicazione in rete
Il PEL 110 dispone di diverse possibilità di trasmissione:
- USB, la soluzione più semplice per l'uso in loco.
Ethernet RJ45 o Wi-FI (server): Collegare il PEL 11x al server per la comunicazione da qualsiasi stazione della rete con il software PEL Transfer.
Wi-FI (Access point):
• Stabilire HER una connessione diretta tra PEL 11x e il computer.
• La modalità access point (AP) supporta fino a 5 client.
Testo tradotto automaticamente
Generatore di corrente •: Energie rinnovabili, centrali termiche...
• Industria: Industria dei metalli, produzione di vetro, industria alimentare.
• Edificio residenziale e di servizio...
• Infrastruttura e traffico
Ambiti di impiego
• Controlli energetici
• Diagnostica elettrica
• Manutenzione industriale
Ergonomia semplice e comprovata
Nell'alloggiamento del cantiere, il dispositivo può essere montato in modo semplice sulla punta di un gruppo di corrente con l'aiuto del kit di fissaggio in dotazione. Il grande display retroilluminato è ben leggibile in tutte le condizioni ambientali. Il dispositivo è dotato di quattro ingressi di tensione e quattro ingressi di corrente.
Misurazioni RMS e DC
• Tensioni CA e/o CC fino a 1 000 V.
• Correnti fino a 10 kA AC, 5 kA DC (a seconda del trasformatore di corrente)
• Potenza attiva, reattiva e apparente
• Energia attiva, reattiva e apparente
• Potenza attiva simmetrica e di base e potenza attiva di asimmetrie
• Misurazioni e dati caratteristici del motore (tramite Android)
Funzioni
• Scomposizione delle perdite di energia
Parametri della fase •: cos φ, tan Φ, fattore di potenza PF
Fattore di cresta •
• Calcolo del THD per correnti e tensioni
Misurazioni • DC, 50 Hz, 60 Hz e 400 Hz ( Marine...)
Trasferimento PEL software
Il software PEL Transfer offre le seguenti possibilità:
• Configurazione del vostro PEL
• Controllo dei collegamenti prima dell'inizio della registrazione
• Download delle misurazioni salvate in PEL
• Visualizzazione dei diversi risultati di misurazione e analisi
Ulteriore vantaggio: PEL Transfer calcola il valore del consumo energetico in euro (8 zone di tariffa).
Comunicazione in rete
Il PEL 110 dispone di diverse possibilità di trasmissione:
- USB, la soluzione più semplice per l'uso in loco.
Ethernet RJ45 o Wi-FI (server): Collegare il PEL 11x al server per la comunicazione da qualsiasi stazione della rete con il software PEL Transfer.
Wi-FI (Access point):
• Stabilire HER una connessione diretta tra PEL 11x e il computer.
• La modalità access point (AP) supporta fino a 5 client.
Testo tradotto automaticamente
Contenuto della fornitura
- 1 borsa per il trasporto di accessori
- 5 linee di misurazione della tensione IP67
- 5 morsetti a coccodrillo (bloccabili)
- 1 kit di parti di marcatura
- 1 scheda SD
- 1 adattatore SD/USB
- 1 cavo USB
- 1 software per PC (PEL Transfer) e istruzioni per l'uso per il download dal sito web
- 1 copia d'istruzioni di avvio rapido
