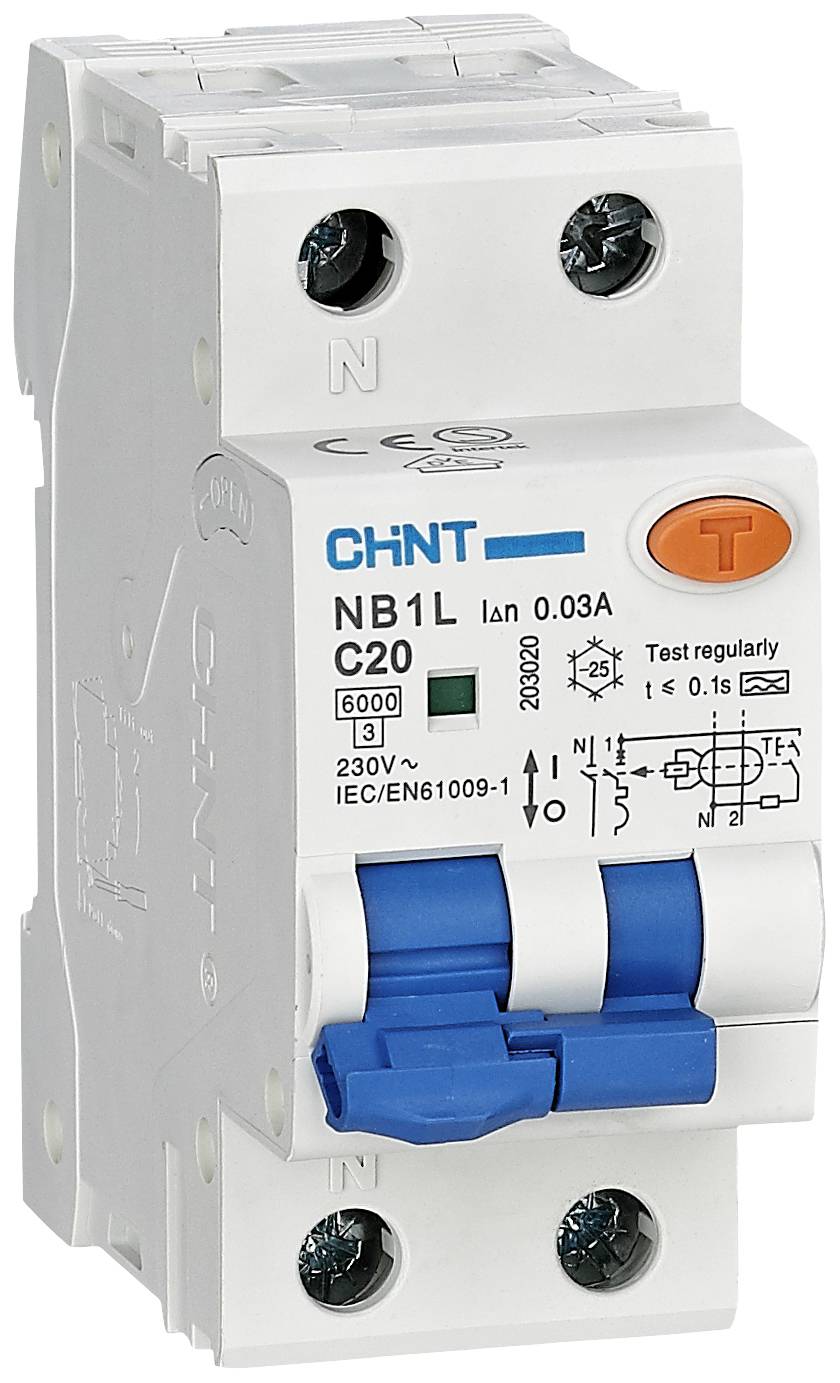

Chint 203020 Magnetotermico e differenziale 1 polo 20 A 0.03 A 240 V, 415 V
Tipo prodotto
Magnetotermico e differenziale
Numero Poli
1
Caratteristica di rilascio
C
Corrente differenziale nominale
0.03 A
Corrente nominale
20 A
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Highlights & Dettagli
PROTEZIONE FI/LINEA, TIPO A 1P+N C 20A 30 MA 6 KA
- Tensione nom.=240 V, 415 V
- Corrente nominale=20 A
- Potere d'interruzione=6 kA
- Numero Poli (num)=1
Dati tecnici
- Tipo prodotto
Magnetotermico e differenziale
- Numero Poli
1
- Caratteristica di rilascio
C
- Corrente differenziale nominale
0.03 A
- Colore
Blu
Bianco
- Dim.
(L x A x P) 36 x 86 x 77 mm
- Contenuto
1 pz.
- Corrente nominale
20 A
- Corrente nominale
20 A
- Potere d'interruzione
6 kA
- Classe di isolamento
II
III
- Tensione nom.
240 V
415 V
- Larghezza
36 mm
- Altezza
86 mm
- Profondità
77 mm
- Tipo
A
Conformità e certificazioni
Certified by EU Garan
Documenti & Download
Scheda tecnica
Scheda tecnica 2525010 Chint 203020 Magnetotermico e differenziale 1 polo 20 A 0.03 A 240 V, 415 V
Condizioni di garanzia
Condizioni di garanzia 2525010 Chint 203020 Magnetotermico e differenziale 1 polo 20 A 0.03 A 240 V, 415 V
Descrizione
Utilizzo nella protezione di persone, incendi, cavi e conduttori e in caso di sovraccarico e cortocircuito.
Selezione
Corrente di errore di funzionamento nominale
I△n ≤ 30 mA: Offre protezione contro il contatto diretto in caso di tensione di contatto eccessiva.
I△n ≤ 300mA: Offre una protezione antincendio preventiva in caso di correnti di guasto.
Tipi di codice
Tipo AC: Attivazione in caso di correnti alternate sinusoidali lente e improvvise.
Tipo A: Attivazione sia in caso di correnti alternate sinusoidali lente e improvvise sia in caso di correnti di guasto continue a impulsi.
Caratteristiche di scatto
Caratteristiche B (3-5 ln) Protezione degli impianti da sovraccarico e cortocircuito e protezione per le persone e le grandi lunghezze dei cavi nella rete TNS e IT.
Caratteristiche C (5-10 ln) Protezione degli impianti da sovraccarico e cortocircuito e protezione di carichi ohmici e induttivi con bassa corrente di accensione.
Testo tradotto automaticamente
Selezione
Corrente di errore di funzionamento nominale
I△n ≤ 30 mA: Offre protezione contro il contatto diretto in caso di tensione di contatto eccessiva.
I△n ≤ 300mA: Offre una protezione antincendio preventiva in caso di correnti di guasto.
Tipi di codice
Tipo AC: Attivazione in caso di correnti alternate sinusoidali lente e improvvise.
Tipo A: Attivazione sia in caso di correnti alternate sinusoidali lente e improvvise sia in caso di correnti di guasto continue a impulsi.
Caratteristiche di scatto
Caratteristiche B (3-5 ln) Protezione degli impianti da sovraccarico e cortocircuito e protezione per le persone e le grandi lunghezze dei cavi nella rete TNS e IT.
Caratteristiche C (5-10 ln) Protezione degli impianti da sovraccarico e cortocircuito e protezione di carichi ohmici e induttivi con bassa corrente di accensione.
Testo tradotto automaticamente
Contenuto della fornitura
- PROTEZIONE FI/LINEA, TIPO A 1P+N C 20A 30 MA 6 KA
