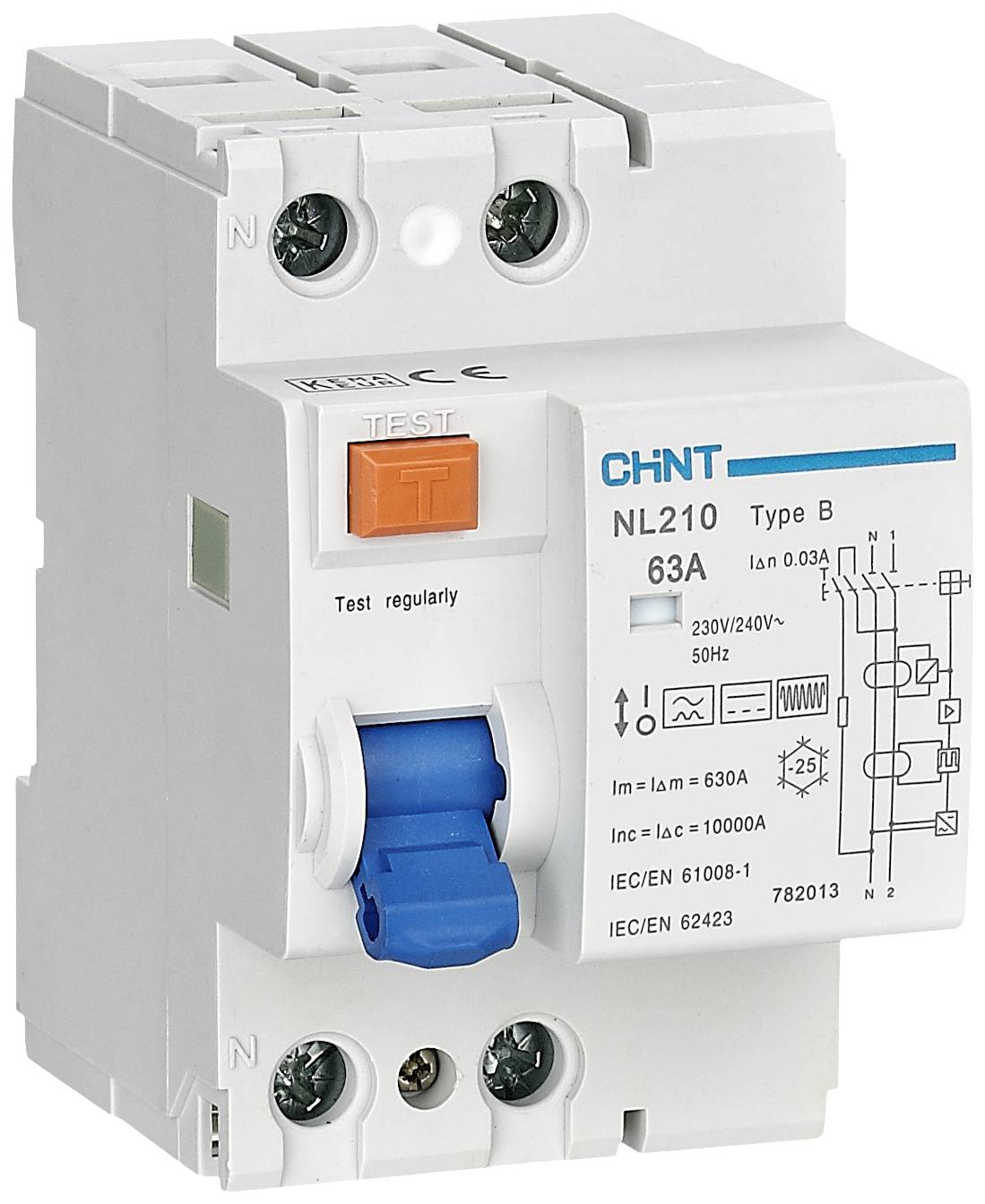

Chint 782013 NL210 1PN 63A 30mA B 10kA Interruttore differenziale B/10 kA 1 polo 63 A 0.03 A 240 V
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Interruttore differenziale
Numero Poli
1
Caratteristica di rilascio
B/10 kA
Corrente differenziale nominale
0.03 A
Corrente nominale
63 A
Scheda tecnica (PDF)
Highlights & Dettagli
Interruttore di protezione FI 1PN tipo B 63A 30 mA 10 kA
- Tensione nom.=240 V
- Corrente nominale=63 A
- Potere d'interruzione=10 kA
- Numero Poli (num)=1
Dati tecnici
- Tipo prodotto
Interruttore differenziale
- Numero Poli
1
- Caratteristica di rilascio
B/10 kA
- Corrente differenziale nominale
0.03 A
- Corrente nominale
63 A
- Corrente nominale
63 A
- Dim.
(L x A x P) 54 x 91 x 79 mm
- Potere d'interruzione
10 kA
- Colore
Blu
Bianco
- Contenuto
1 pz.
- Classe di isolamento
II
III
- Tensione nom.
240 V
- Larghezza
54 mm
- Altezza
91 mm
- Profondità
79 mm
- Tipo
B
Conformità e certificazioni
Certified by EU Garan
Documenti & Download
Scheda tecnica
Scheda tecnica 2524988 Chint 782013 NL210 1PN 63A 30mA B 10kA Interruttore differenziale B/10 kA 1 polo 63 A 0.03 A 240 V
Condizioni di garanzia
Condizioni di garanzia 2524988 Chint 782013 NL210 1PN 63A 30mA B 10kA Interruttore differenziale B/10 kA 1 polo 63 A 0.03 A 240 V
Descrizione
L'interruttore FL rileva correnti di guasto contro la terra e protegge persone e animali da una tensione di contatto eccessiva in caso di contatto diretto e indiretto. Proteggono gli impianti dal rischio di incendio a causa di errori di isolamento e vengono utilizzati sia nell'installazione di edifici che nell'industria.
Selezione
Tipi di codice
Tipo AC: Un azionamento avviene con corrente di guasto alternata sinusoidale a lenta aumento.
Tipo A: L'attivazione avviene in caso di corrente di guasto alternata e in caso di aumento lento e di corrente di guasto continua a impulsi immediata.
Tipo B: L'attivazione avviene con la soluzione sin. Corrente di guasto alternata, con corrente di guasto continua a impulsi e con corrente di guasto continua regolare.
Correnti di scatto
10 mA - protezione per ambienti esterni
30 mA - Protezione contro il contatto diretto
300mA - Protezione contro il contatto indiretto e il rischio di incendio
Tempi di attivazione
Non ritardati
Attivazione immediata (senza ritardo).
Ritardo di breve durata G
Attivazione solo dopo min. 10 ms
Selettivo S
In caso di collegamento in serie di Fl's, il fl a valle deve essere attivato in via prioritaria.
Testo tradotto automaticamente
Selezione
Tipi di codice
Tipo AC: Un azionamento avviene con corrente di guasto alternata sinusoidale a lenta aumento.
Tipo A: L'attivazione avviene in caso di corrente di guasto alternata e in caso di aumento lento e di corrente di guasto continua a impulsi immediata.
Tipo B: L'attivazione avviene con la soluzione sin. Corrente di guasto alternata, con corrente di guasto continua a impulsi e con corrente di guasto continua regolare.
Correnti di scatto
10 mA - protezione per ambienti esterni
30 mA - Protezione contro il contatto diretto
300mA - Protezione contro il contatto indiretto e il rischio di incendio
Tempi di attivazione
Non ritardati
Attivazione immediata (senza ritardo).
Ritardo di breve durata G
Attivazione solo dopo min. 10 ms
Selettivo S
In caso di collegamento in serie di Fl's, il fl a valle deve essere attivato in via prioritaria.
Testo tradotto automaticamente
Contenuto della fornitura
- Interruttore di protezione FI 1PN tipo B 63A 30 mA 10 kA
