Name: Connettore dispositivo parete posteriore 1409212 PRC 5-FT25-MC4-150 Nero, Blu, Grigio, Marrone, Verde, Giallo Phoenix Co
Brand: Phoenix Contact
SKU: 2209170
Availability: BackOrder

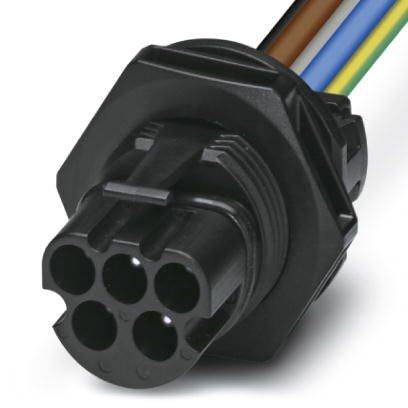

Un connettore elettrico nero a cinque poli con cavi colorati: blu, marrone, bianco, giallo-verde; idoneo per applicazioni industriali.

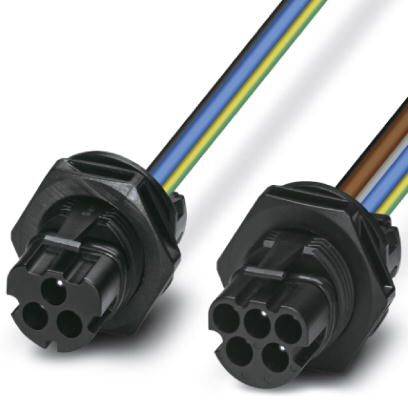

Due connettori elettrici neri con cavi colorati (giallo-verde, blu, marrone). Componenti principali di un sistema di cablaggio.

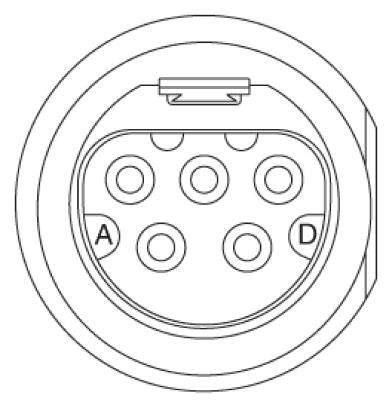

Schema di una presa di ricarica elettrica con sette contatti circolari, contrassegnati con 'A' e 'D'. Adatto per veicoli elettrici.

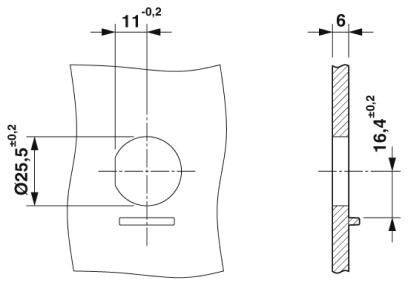

Disegno tecnico di un foro. Rappresentazione della vista frontale e laterale con misure: diametro 25,5 mm, posizione a 11 mm e 16 mm dai bordi.

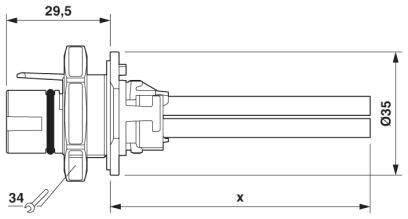

Disegno tecnico laterale di una spina elettrica, dimensioni: lunghezza 29,5 mm, diametro 35 mm; chiave inglese n. 34 contrassegnata.

1/5

Immagine simile

Scheda tecnica (PDF)

Consegna entro Lun 19 Ott

18 Set(s)

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Set(s))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero (Confezione 10 pz.)

Set(s)

Totale (122,94 € / Pezzo)

122,94 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Materiale supporto contatti: PPE
Materiale guarnizione: EPDM
Materiale O-ring: Silicone
Materiale raccordo a vite: PPE
Tipo di bloccaggio: Bloccaggio a scatto
Cicli di accoppiamento: 100
Forza di estrazione: 175 N ± 50 N
Forza di inserimento: 40 N ±10 N
Coppia di serraggio: 2,5 Nm ±0,1 Nm (coppia di serraggio dado)
Dimensione chiave dado di raccordo: 32 mm
Diametro del conduttore incluso isolamento: 4,15 mm ±0,15 mm

Tipo: PRC 5-FT25-MC4-150

Tipo prodotto: Connettori circolari

Tot poli: 5

: IP66
IP68
IP69K
IP65

Collegamento: A crimpare

Tensione nom.: 690 V/AC

Colore: Nero
Blu
Grigio
Marrone
Verde
Giallo

Sezione di collegamento: 4 mm²

Tensione nominale: 690 V

Corrente nominale: 32 A

Materiale: PPE

Codice articolo produttore: 1409212

Contenuto: 10 pz.

Materiale di contatto: Lega di Cu, placcata oro

Numero Poli: 5

Larghezza: 35 mm

Altezza: 35 mm

Lunghezza: 29.5 mm

Struttura: Contatto maschio

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2209170 Connettore dispositivo parete posteriore 1409212 PRC 5-FT25-MC4-150 Nero, Blu, Grigio, Marrone, Verde, Giallo Phoenix Co

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2209170 Connettore dispositivo parete posteriore 1409212 PRC 5-FT25-MC4-150 Nero, Blu, Grigio, Marrone, Verde, Giallo Phoenix Co

Descrizione

Connettore rotondo (lato dispositivo), connettore per apparecchi parete posteriore, materiale alloggiamento: PPE, colore: Nero, numero di poli: 5, sezione cavo max.: 4 mm², tensione nominale: 690 V AC, corrente nominale: 32 A, tipo di collegamento: Collegamento a crimpare, tipo di contatto: Pin, lunghezza cavo: 150

Testo tradotto automaticamente.
