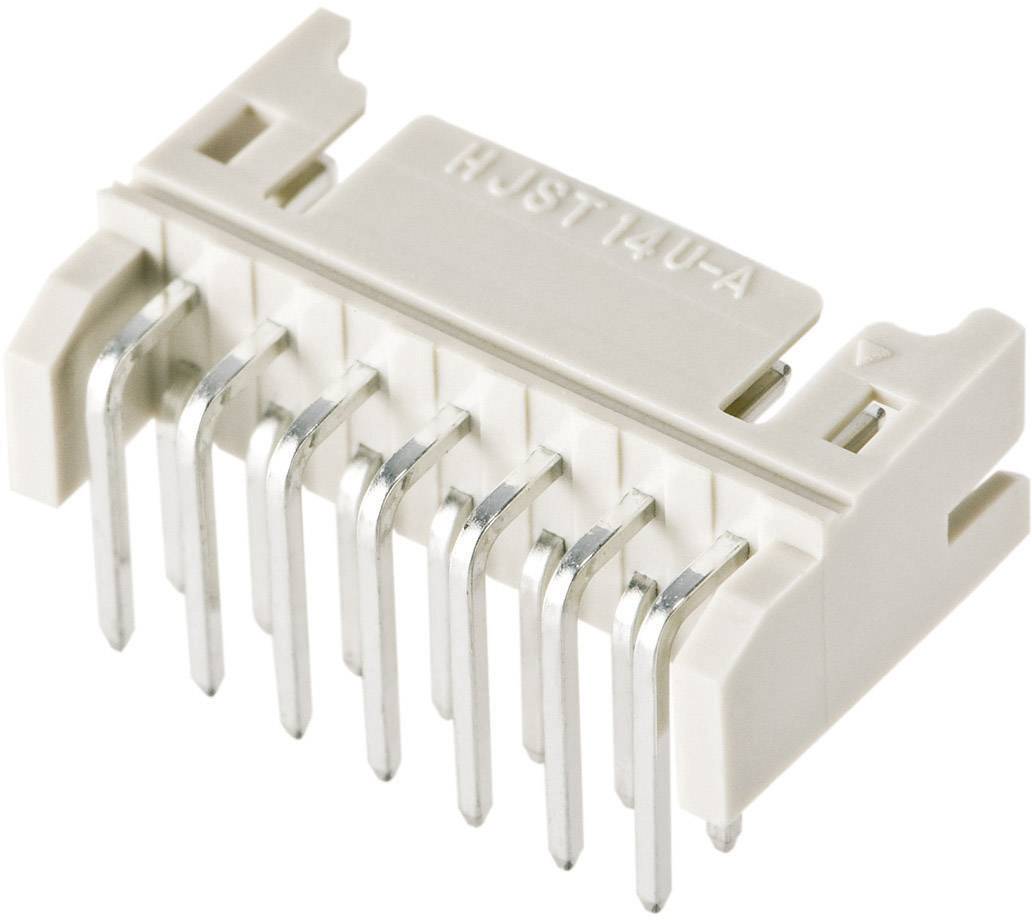

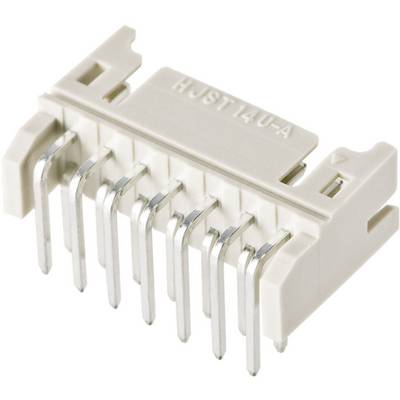

Connettore maschio da incasso (precisione) JST PHD Totale poli 14 Passo: 2 mm S14B-PHDSS (LF)(SN) 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Connettore maschio da incasso (precisione)
Struttura
Connettore maschio, angolato
Numero di righe
2
Serie
PHD
Passo
2 mm
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
3
-
0,80 €
9
8% = 0,06 €
0,74 €
15
11% = 0,09 €
0,71 €
30
13% = 0,10 €
0,70 €
60
16% = 0,13 €
0,67 €
120
18% = 0,14 €
0,66 €
300
21% = 0,17 €
0,63 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Quantità minima ordinabile: 3
Totale (0,80 € / Pezzo)
2,40 €
IVA escl.
Diritto di reso di 14 giorni incluso
Highlights & Dettagli
Basetta portacontatti RM 2,0 mm serie PHD
- Contenuto: 1 pz.
- Numero di righe: 2
- Totale poli: 14
Servizi e promozioni supplementari
Dati tecnici
- Tipo prodotto
Connettore maschio da incasso (precisione)
- Struttura
Connettore maschio, angolato
- Numero di righe
2
- Tipo di sistema di connettori
Cavo-Scheda
- Serie
PHD
- Passo
2 mm
- Poli per fila
7
- Totale poli
14
- Larghezza
5 mm
- Ø perno
0.5 mm
- Forma del pin
Quadrato
- Corrente nominale
3 A
- Corrente nominale
3 A
- Contenuto
1 pz.
- Dim.
(L x L x A) 15.9 x 5 x 8 mm
- Collegamento
Da CS
- Materiale
Poliammide
- Codice articolo produttore
S14B-PHDSS (LF)(SN)
- Colore
Naturale
- Imballaggio industriale
No
- Materiale d'isolamento
Poliammide
- Materiale di contatto
Lega di rame
- Superficie di contatto lato stampa
stagnato
- Superficie di contatto lato collegamento
stagnato
- Altezza
8 mm
- Lunghezza
15.9 mm
- Compatibile RoHS
Sì
- Direzione di innesto
Orizzontale al PCB
- Tipo
S14B-PHDSS (LF)(SN)
- Materiale
PA 66 UL94V-0
- Modello
Basetta portacontatti, angolata
- Tensione nominale
250 V/AC
- Corrente nominale
3 A
- Sezione
0.08 - 0.33 mm²
- Poli
2 x 7
- Collegamento
Crimpaggio
Documenti & Download
Scheda tecnica
Scheda tecnica 740908 Connettore maschio da incasso (precisione) JST PHD Totale poli 14 Passo: 2 mm S14B-PHDSS (LF)(SN) 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 740908 Connettore maschio da incasso (precisione) JST PHD Totale poli 14 Passo: 2 mm S14B-PHDSS (LF)(SN) 1 pz.
Descrizione
Collegamento rimovibile a 2 file da cavo a circuito stampato. La guida a innesto nell'alloggiamento ha uno scatto udibile all'innesto. Una vaschetta attorno alla basetta portacontatti fornisce protezione dall'inversione di polarità. Si presta ottimamente alla saldatura grazie alla pre-stagnatura della basetta portacontatti.
