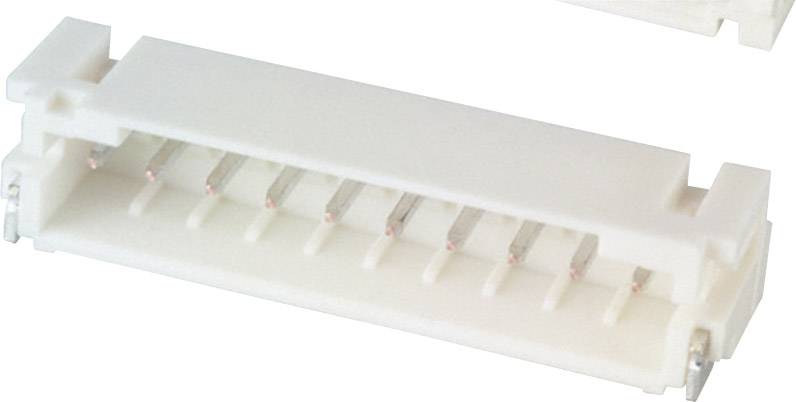

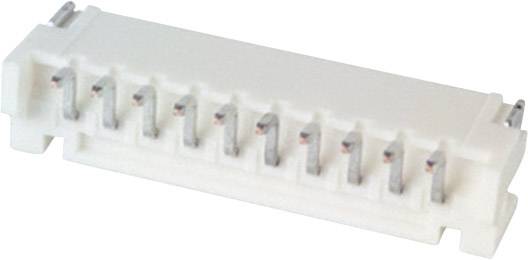

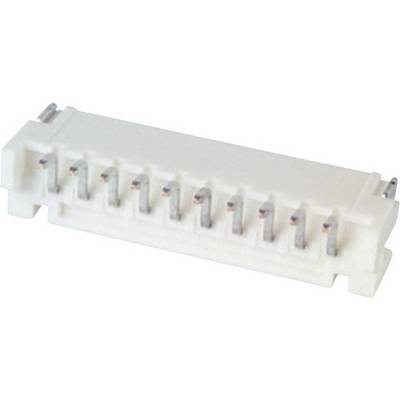

Connettore maschio da incasso (standard) JST PH Totale poli 10 Passo: 2 mm S10B-PH-SM4-TB (LF)(SN) 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Connettore maschio da incasso (standard)
Struttura
Connettore maschio, angolato
Numero di righe
1
Serie
PH
Passo
2 mm
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
3
-
1,22 €
9
8% = 0,10 €
1,12 €
15
11% = 0,14 €
1,08 €
30
13% = 0,16 €
1,06 €
60
16% = 0,20 €
1,02 €
120
19% = 0,23 €
0,99 €
300
21% = 0,26 €
0,96 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Quantità minima ordinabile: 3
Totale (1,22 € / Pezzo)
3,66 €
IVA escl.
Diritto di reso di 14 giorni incluso
Highlights & Dettagli
Basetta pin maschio serie PH
- Contenuto: 1 pz.
- Numero di righe: 1
- Totale poli: 10
Servizi e promozioni supplementari
Dati tecnici
- Tipo prodotto
Connettore maschio da incasso (standard)
- Struttura
Connettore maschio, angolato
- Numero di righe
1
- Tipo di sistema di connettori
Cavo-Scheda
- Serie
PH
- Passo
2 mm
- Poli per fila
10
- Totale poli
10
- Larghezza
5 mm
- Ø perno
0.5 mm
- Forma del pin
Quadrato
- Corrente nominale
2 A
- Corrente nominale
2 A
- Contenuto
1 pz.
- Dim.
(L x L x A) 21.9 x 5 x 9.4 mm
- Collegamento
SMT
- Materiale
Poliammide
- Codice articolo produttore
S10B-PH-SM4-TB (LF)(SN)
- Colore
Naturale
- Imballaggio industriale
No
- Materiale d'isolamento
Poliammide
- Materiale di contatto
Bronzo fosforoso
- Superficie di contatto lato stampa
stagnato
- Superficie di contatto lato collegamento
stagnato
- Altezza
9.4 mm
- Lunghezza
21.9 mm
- Compatibile RoHS
Sì
- Direzione di innesto
Orizzontale al PCB
- Tipo
S10B-PH-SM4-TB (LF)(SN)
Documenti & Download
Scheda tecnica
Scheda tecnica 1217306 Connettore maschio da incasso (standard) JST PH Totale poli 10 Passo: 2 mm S10B-PH-SM4-TB (LF)(SN) 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 1217306 Connettore maschio da incasso (standard) JST PH Totale poli 10 Passo: 2 mm S10B-PH-SM4-TB (LF)(SN) 1 pz.
Descrizione
Connessione rimovibile di cavi su circuito stampato. La guida a innesto nell'alloggiamento ha uno scatto udibile all'innesto. Una vaschetta attorno alla basetta portacontatti fornisce protezione dall'inversione di polarità. Si presta ottimamente alla saldatura grazie alla pre-stagnatura della basetta portacontatti.
