Name: Connettore maschio da incasso (standard) JST PH Totale poli 3 Passo: 2 mm B3B-PH-SM4-TB (LF)(SN) 1 pz.
Brand: JST
SKU: 1217292
Availability: BackOrder

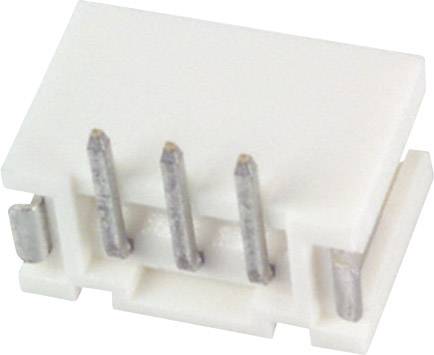

Connettore di plastica bianco, rettangolare, con quattro pin metallici, montato in uno slot vuoto.

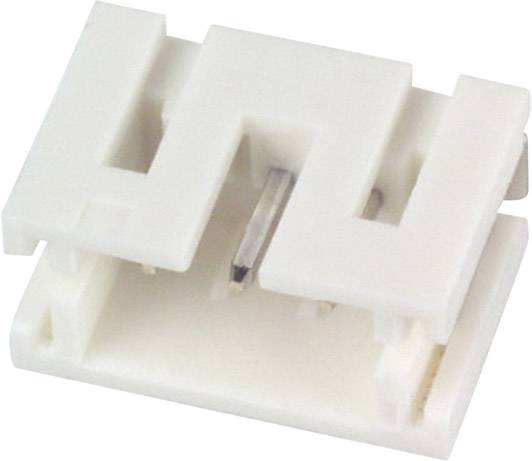

Un connettore bianco rettangolare con perni metallici al centro, utilizzato per il collegamento elettrico dei cavi.

1/2

Immagine simile

Tipo prodotto

Connettore maschio da incasso (standard)

Struttura

Connettore maschio, diritto

Numero di righe

Serie

Passo

2 mm

Scheda tecnica (PDF)

Disponibile a breve

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Quantità minima ordinabile: 10

Totale (0,42 € / Pezzo)

4,20 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Basetta pin maschio serie PH

Contenuto: 1 pz.
Numero di righe: 1
Totale poli: 3

Servizi e promozioni supplementari

Dati tecnici

Tipo prodotto: Connettore maschio da incasso (standard)

Struttura: Connettore maschio, diritto

Numero di righe: 1

Tipo di sistema di connettori: Cavo-Scheda

Serie: PH

Passo: 2 mm

Poli per fila: 3

Totale poli: 3

Larghezza: 5.5 mm

Ø perno: 0.5 mm

Forma del pin: Quadrato

Corrente nominale: 2 A

Corrente nominale: 2 A

Contenuto: 1 pz.

Dim.: (L x L x A) 7.9 x 5.5 x 9.4 mm

Collegamento: SMT

Materiale: Poliammide

Codice articolo produttore: B3B-PH-SM4-TB (LF)(SN)

Colore: Naturale

Imballaggio industriale: No

Materiale d'isolamento: Poliammide

Materiale di contatto: Bronzo fosforoso

Superficie di contatto lato stampa: stagnato

Superficie di contatto lato collegamento: stagnato

Altezza: 9.4 mm

Lunghezza: 7.9 mm

Compatibile RoHS: Sì

Direzione di innesto: Perpendicolare al PCB

Tipo: B3B-PH-SM4-TB (LF)(SN)

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Struttura

Larghezza

Serie

Totale poli

Passo

Forma del pin

Connettore maschio da incasso (standard) JST PH Totale poli 3 Passo: 2 mm B3B-PH-SM4-TB (LF)(SN) 1 pz.

Articolo n°:1217292

Disponibile a breve

Conrad Electronic

Questo articolo

Connettore maschio, diritto

5.5 mm

2 mm

Quadrato

Pezzo(i)

Quantità minima ordinabile: 10

Multipli: 1

0,42 €^*

Connettore femmina (precisione) JST PHR Totale poli 14 Passo: 2 mm PHR-14 1 pz.

Articolo n°:1217287

Consegna entro Mer 14 Ott

3357 Pezzo(i)Conrad Electronic

Presa dritta

26 mm

PHR

2 mm

Pezzo(i)

Quantità minima ordinabile: 10

Multipli: 1

0,20 €^*

Connettore maschio da incasso (standard) JST PH Totale poli 10 Passo: 2 mm B10B-PH-K-S (LF)(SN) 1 pz.

Articolo n°:740154

Consegna entro Mer 14 Ott

85 Pezzo(i)Conrad Electronic

Connettore maschio, diritto

4.5 mm

2 mm

Quadrato

Pezzo(i)

Quantità minima ordinabile: 5

Multipli: 1

0,30 €^*

Connettore maschio da incasso (standard) JST PH Totale poli 10 Passo: 2 mm S10B-PH-K-S (LF)(SN) 1 pz.

Articolo n°:740475

Consegna entro Mer 14 Ott

60 Pezzo(i)Conrad Electronic

Connettore maschio, angolato

4.5 mm

2 mm

Quadrato

Pezzo(i)

Quantità minima ordinabile: 5

Multipli: 1

0,40 €^*

Connettore maschio da incasso (standard) JST PH Totale poli 10 Passo: 2 mm S10B-PH-SM4-TB (LF)(SN) 1 pz.

Articolo n°:1217306

Consegna entro Mer 14 Ott

253 Pezzo(i)Conrad Electronic

Connettore maschio, angolato

5 mm

2 mm

Quadrato

Pezzo(i)

Quantità minima ordinabile: 3

Multipli: 1

1,22 €^*

Connettore maschio da incasso (standard) JST PH Totale poli 11 Passo: 2 mm B11B-PH-K-S (LF)(SN) 1 pz.

Articolo n°:1217288

Consegna entro Mer 14 Ott

70 Pezzo(i)Conrad Electronic

Connettore maschio, diritto

4.5 mm

2 mm

Quadrato

Pezzo(i)

Quantità minima ordinabile: 5

Multipli: 1

0,32 €^*

Connettore maschio da incasso (standard) JST PH Totale poli 12 Passo: 2 mm S12B-PH-K-S (LF)(SN) 1 pz.

Articolo n°:740507

Consegna entro Mer 14 Ott

66 Pezzo(i)Conrad Electronic

Connettore maschio, angolato

4.5 mm

2 mm

Quadrato

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

0,32 €^*

Connettore maschio da incasso (standard) JST PH Totale poli 13 Passo: 2 mm B13B-PH-K-S (LF)(SN) 1 pz.

Articolo n°:1217289

Disponibile a breve

Conrad Electronic

Connettore maschio, diritto

4.5 mm

2 mm

Quadrato

Pezzo(i)

Quantità minima ordinabile: 250

Multipli: 250

0,34 €^*

Connettore maschio da incasso (standard) JST PH Totale poli 14 Passo: 2 mm B14B-PH-K-S (LF)(SN) 1 pz.

Articolo n°:1217290

Consegna entro Mer 14 Ott

67 Pezzo(i)Conrad Electronic

Connettore maschio, diritto

4.5 mm

2 mm

Quadrato

Pezzo(i)

Quantità minima ordinabile: 3

Multipli: 1

0,35 €^*

Connettore maschio da incasso (standard) JST PH Totale poli 2 Passo: 2 mm B2B-PH-K-S (LF)(SN) 1 pz.

Articolo n°:741179

Consegna entro Mer 14 Ott

443 Pezzo(i)Conrad Electronic

Connettore maschio, diritto

4.5 mm

2 mm

Quadrato

Pezzo(i)

Quantità minima ordinabile: 15

Multipli: 1

0,07 €^*

Documenti & Download

Scheda tecnica

Scheda tecnica 1217292 Connettore maschio da incasso (standard) JST PH Totale poli 3 Passo: 2 mm B3B-PH-SM4-TB (LF)(SN) 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1217292 Connettore maschio da incasso (standard) JST PH Totale poli 3 Passo: 2 mm B3B-PH-SM4-TB (LF)(SN) 1 pz.

Descrizione

Connessione rimovibile di cavi su circuito stampato. La guida a innesto nell'alloggiamento ha uno scatto udibile all'innesto. Una vaschetta attorno alla basetta portacontatti fornisce protezione dall'inversione di polarità. Si presta ottimamente alla saldatura grazie alla pre-stagnatura della basetta portacontatti.
