Name: Connettore maschio (standard) WAGO 2092 Totale poli 7 Passo: 2.50 mm 733-367/105-604 200 pz.
Brand: WAGO
SKU: 543305
Availability: BackOrder

Connettore elettronico nero, rettangolare, con più piedini metallici, idoneo per interfacce di schede a circuito stampato.

Il grafico mostra la curva di derating per guide a molla con strip di contatto, diversi numeri di poli e l'influenza della temperatura ambiente sulla corrente.

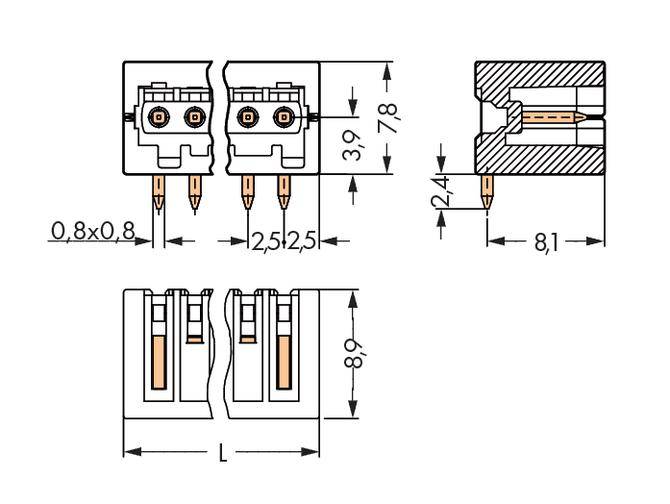

La figura mostra un disegno tecnico di un connettore a doppia fila con dimensioni e pin di connessione. Include vista laterale e vista dall'alto.

1/3

Tipo prodotto

Connettore maschio (standard)

Struttura

Spina angolata

Numero di righe

Serie

2092

Passo

2.50 mm

Scheda tecnica (PDF)

Consegna entro Mer 4 Nov

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Set(s))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero (Confezione 200 pz.)

Set(s)

Totale (422,13 € / Pezzo)

422,13 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Connettore pin strip (per circuiti stampati)

733-367/105-604
Imballaggio industriale con 200 pezzi

Dati tecnici

Tensione nominale: 2,5 kV

Tipo prodotto: Connettore maschio (standard)

Struttura: Spina angolata

Numero di righe: 1

Tipo di sistema di connettori: Cavo-Scheda

Serie: 2092

Passo: 2.50 mm

Poli per fila: 7

Totale poli: 7

Larghezza: 20 mm

Forma del pin: Quadrato

Corrente nominale: 6 A

Corrente nominale: 6 A

Contenuto: 200 pz.

Dim.: (L x L x A) 8.9 x 20 x 10.2 mm

Collegamento: Da CS

Materiale: Poliftalammide (PPA GF)

Codice articolo produttore: 733-367/105-604

Colore: Nero

Imballaggio industriale: Sì

Materiale d'isolamento: Poliftalammide (PPA GF)

Materiale di contatto: Rame elettrolitico

Superficie di contatto lato stampa: stagnato

Superficie di contatto lato collegamento: stagnato

Tensione nom.: 160 V

Altezza: 10.2 mm

Lunghezza: 8.9 mm

Direzione di innesto: Orizzontale al PCB

Temperatura max.: +100 °C

Min. temperatura: -60 °C

Tipo: 733-367/105-604

Poli: 7

Collegamento: CAGE CLAMP®

Intervallo di temperatura: Da -60 a +115 °C

UKCA: Sì

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Corrente nominale

Struttura

Larghezza

Totale poli

Passo

Forma del pin

Connettore maschio (standard) WAGO 2092 Totale poli 10 Passo: 2.50 mm 733-340 200 pz.

Articolo n°:543263

Consegna entro Gio 24 Dic 2026

Conrad Electronic

6 A

Spina dritta

27.5 mm

2.50 mm

Rettangolare

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

495,90 €^*

Connettore maschio (standard) WAGO 2092 Totale poli 10 Passo: 2.50 mm 733-340/105-604 200 pz.

Articolo n°:543264

Consegna entro Mer 4 Nov

Conrad Electronic

6 A

Spina dritta

27.5 mm

2.50 mm

Quadrato

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

594,26 €^*

Connettore maschio (standard) WAGO 2092 Totale poli 10 Passo: 2.50 mm 733-370 200 pz.

Articolo n°:543327

Consegna entro Mer 4 Nov

Conrad Electronic

6 A

Spina angolata

27.5 mm

2.50 mm

Quadrato

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

495,90 €^*

Connettore maschio (standard) WAGO 2092 Totale poli 10 Passo: 2.50 mm 733-370/105-604 200 pz.

Articolo n°:543328

Consegna entro Mer 4 Nov

Conrad Electronic

6 A

Spina angolata

27.5 mm

2.50 mm

Quadrato

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

594,26 €^*

Connettore maschio (standard) WAGO 2092 Totale poli 12 Passo: 2.50 mm 733-342 100 pz.

Articolo n°:543266

Consegna entro Gio 24 Dic 2026

Conrad Electronic

6 A

Spina dritta

32.5 mm

2.50 mm

Quadrato

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

294,26 €^*

Connettore maschio (standard) WAGO 2092 Totale poli 12 Passo: 2.50 mm 733-342/105-604 100 pz.

Articolo n°:543272

Consegna entro Mar 10 Nov

Conrad Electronic

6 A

Spina dritta

32.5 mm

2.50 mm

Quadrato

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

351,64 €^*

Connettore maschio (standard) WAGO 2092 Totale poli 12 Passo: 2.50 mm 733-372 100 pz.

Articolo n°:543331

Consegna entro Mer 4 Nov

Conrad Electronic

6 A

Spina angolata

32.5 mm

2.50 mm

Quadrato

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

294,26 €^*

Connettore maschio (standard) WAGO 2092 Totale poli 12 Passo: 2.50 mm 733-372/105-604 100 pz.

Articolo n°:543333

Consegna entro Mar 10 Nov

Conrad Electronic

6 A

Spina angolata

32.5 mm

2.50 mm

Quadrato

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

351,64 €^*

Connettore maschio (standard) WAGO 2092 Totale poli 2 Passo: 2.50 mm 733-332/105-604 200 pz.

Articolo n°:543221

Consegna entro Mer 4 Nov

Conrad Electronic

6 A

Spina dritta

7.5 mm

2.50 mm

Quadrato

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

143,43 €^*

Connettore maschio (standard) WAGO 2092 Totale poli 2 Passo: 2.50 mm 733-362 200 pz.

Articolo n°:543274

Consegna entro Mer 4 Nov

Conrad Electronic

6 A

Spina angolata

7.5 mm

2.50 mm

Quadrato

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

122,94 €^*

Documenti & Download

Scheda tecnica

Scheda tecnica 543305 Connettore maschio (standard) WAGO 2092 Totale poli 7 Passo: 2.50 mm 733-367/105-604 200 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 543305 Connettore maschio (standard) WAGO 2092 Totale poli 7 Passo: 2.50 mm 733-367/105-604 200 pz.

Descrizione

Contatti a saldare angolati 0,808 mm, a 7 poli, passo 2,5 mm, protetto da inversione di polarità, con pareti laterali, saldatura reflow, lunghezza pin saldato 2,4 mm, nero.

Descrizione

Contatti a saldare angolati 0,808 mm, a 7 poli, passo 2,5 mm, protetto da inversione di polarità, con pareti laterali, saldatura reflow, lunghezza pin saldato 2,4 mm, nero.
