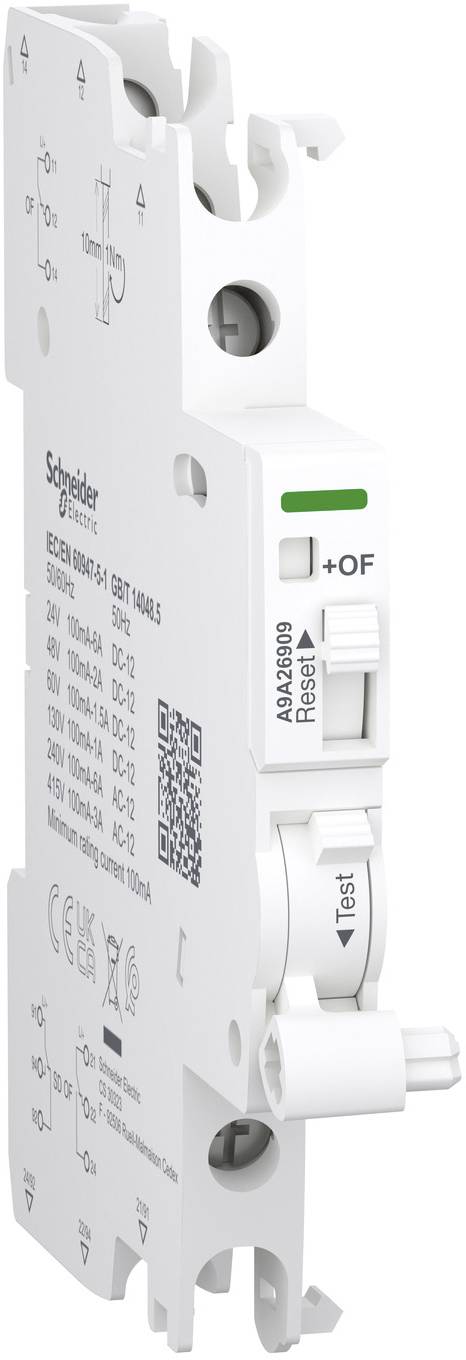

Contatto ausiliario Schneider Electric A9A26909

Il contatto ausiliario iOF/SD+OF è un prodotto 2 in 1 con un selettore meccanico. Può essere: SD+OF o OF+OF Corrente di esercizio da 100mA a 6A a una frequenza da 50Hz a 60Hz a 240VAC e da 100mA a 3A a una frequenza da 50Hz a 60Hz a 415VAC. Corrente di esercizio a 100 ma a 24 V CC - 130 V CC. La corrente di esercizio di 6A è pari a 24VDC, 2A a 48VDC, 1,5A a 60VDC, 1A a 110VDC e 130VDC. È dotato di 2 interruttori di posizione con contatti di commutazione di tipo 2. Per installazioni in piccole aziende o edifici. Questo accessorio elettrico è compatibile con le serie Acti9 come iC60, IID, iDPN ARC, iDPN Vigi, iDPN Vigi ARC, compatibile con gli interruttori differenziali a doppio collegamento ISW, iC60 e IID (RCCB). Il contatto OC ed errore è installato solo per dispositivi Acti9 quali IID, iPPN Vigi, iSW-NA, ARA, iC60 e RCA, che contengono 2 contatti di commutazione. Se non è presente alcuna guida a pettine, è compatibile anche con iC40, iC40 ARC, iCV40, iCV40 Vigi ARC. L'ISD+OF viene utilizzato per la breve descrizione del dispositivo o per il codice di compatibilità. L'indicatore meccanico è previsto sul prodotto per la segnalazione (locale). Collegamento con morsetti a vite sul lato inferiore. Il collegamento consente cavi rigidi in rame. La sezione del cavo va da 1mm² a 4mm². Il collegamento con morsetto a vite inferiore consente una sezione del cavo da 0,5 mm² a 2,5 mm² con cavi in rame flessibili. Collegamento con morsetti a vite sul lato inferiore. Il collegamento consente cavi in rame rigidi. La sezione trasversale del cavo 2 consente una sezione del cavo di 2,5mm². È dotato di un collegamento con morsetto a vite nella parte superiore e inferiore. Il collegamento è flessibile con cavi in rame con tubetti terminali (2 cavi). La sezione del cavo è di 1,5 mm². La tensione di isolamento nominale (UI) è fino a 500 V. la tensione a impulso nominale (Uimp) è di 4 kV. La larghezza in passo di 9 mm è 1. Le dimensioni sono (L) 9 mm x (a) 90 mm x (P) 73 mm. Il colore del prodotto è bianco (RAL 9003). Il grado di inquinamento è 3. Il grado di idoneità al gocciolamento è il trattamento 2. La coppia di serraggio del collegamento è 1N.m (inferiore) per il tipo di cacciavite PZ1. Secondo la norma IEC 60529, il grado di protezione IP è IP20. La temperatura di esercizio è compresa tra -35°C e +70°C. La temperatura di stoccaggio va da -40°C a +85°C. Questo prodotto è conforme agli standard EN/IEC 60947-5-1 e GB/T 14048.5. Questo prodotto è certificato con il marchio CE e UKCA.
