Acquista CONVERTITORE PT-100 PCE-P17PT PCE Instruments PCE-P17PT-2 da Conrad

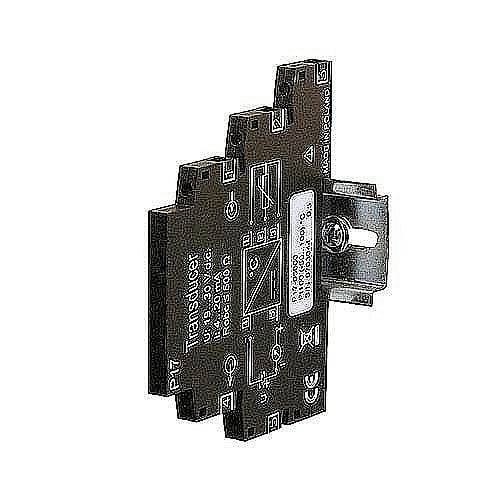

Modulo condizionatore di segnale DIN-rail nero con simboli di circuito stampato e morsetto a vite laterale su sfondo bianco.

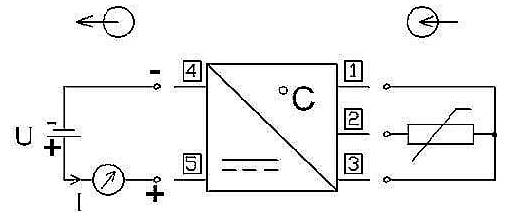

Diagramma circuitale elettrico che mostra un blocco sensore in stile Celsius-resistenza con quattro terminali, collegato a ingresso di tensione, amperometro e cablaggio di uscita/carico.

1/2

Scheda tecnica (PDF)

Consegna entro Ven. 25 Set.

2 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Numero

Pezzo(i)

Totale (68,84 € / Pezzo)

68,84 €

IVA escl.

Solo 2 Pezzo(i) disponibili

Segnala un problema

Highlights & Dettagli

CONVERTITORE PT-100 PCE-P17PT

Convertitore PT-100 per termometro a resistenzaConversione in 4... 20 mALargo solo 6,2 mmMontaggio su guide DINAlimentazione 19... 30 V DC

Dati tecnici

Dati tecnici del convertitore PT-100 PCE-P17PTSegnale di ingresso PT100Intervallo di misura -50 °C... 400°CSegnale d'uscita 4... 20 mACarico (RLoad) max. 500 ΩSezione conduttore 0,2 mm²... 2,5 mm² (AWG24-12)Larghezza di montaggio 6,2 mmAlimentazione 19... 30 V DCPeso 80 gTemperatura ambiente - 20 °C... ± 65 °CUmidità dell'aria ambiente < 95% senza condensaDimensioni 77,5 x 6,2 x 100 mm

Documenti & Download

Scheda tecnica

Scheda tecnica 2813619 CONVERTITORE PT-100 PCE-P17PT PCE Instruments PCE-P17PT-2

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2813619 CONVERTITORE PT-100 PCE-P17PT PCE Instruments PCE-P17PT-2

Descrizione

Il convertitore PT-100 PCE-P17PT converte il segnale emesso da un PT100. Il convertitore PT-100 PCE-P17PT fornisce il segnale di temperatura come 4... Segnale standard 20 mA spento. Questo segnale standard consente una semplice ulteriore elaborazione. Il convertitore PT-100 PCE-P17PT si distingue per la sua semplicità. Il convertitore PT-100 PCE-P17PT viene alimentato tramite un loop di corrente. Non è necessaria alcuna alimentazione speciale per il convertitore PT-100 PCE-P17PT.

Testo tradotto automaticamente

Versione

Convertitore di segnale per termocoppieAlimentazione tramite loop di correnteLarghezza di montaggio ridottaMontaggio su guida DINUscita 4... 20 mAStruttura semplice
