Crydom Relè a semiconduttore CTRD6025 25 A Tens.comm.max: 600 V/AC Commutazione zero crossing 1 pz.

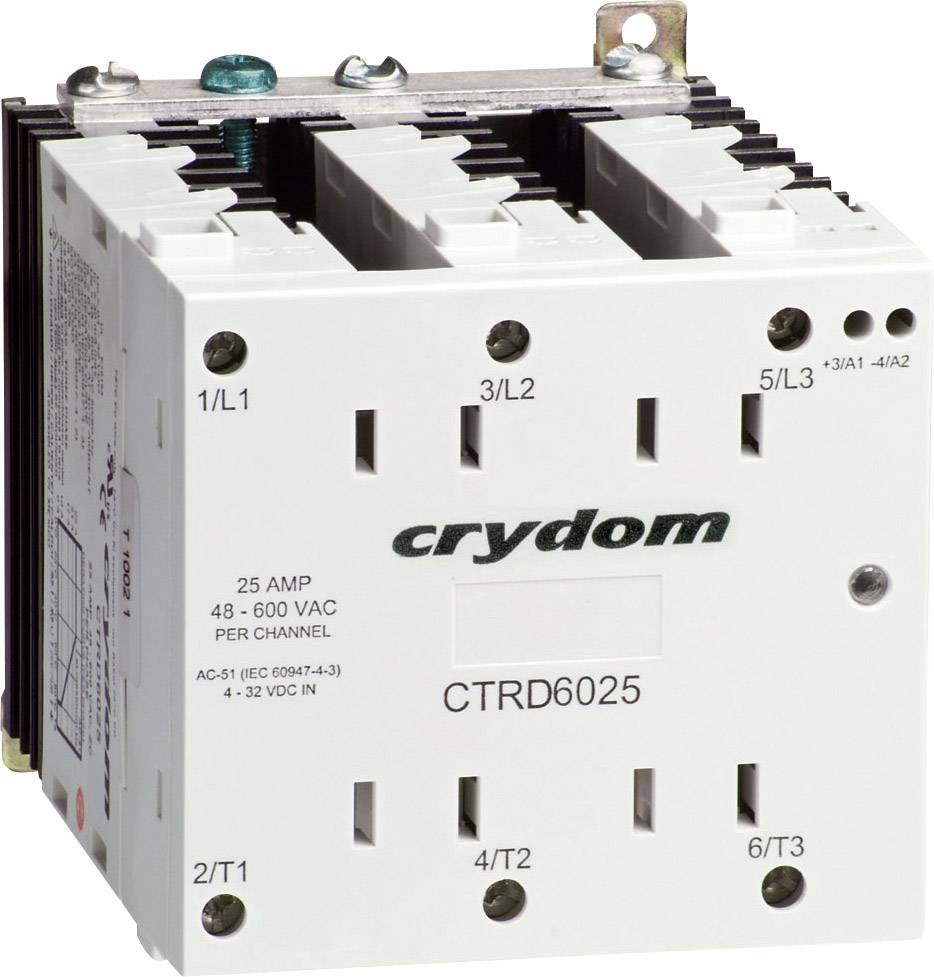

Un modello di relè Crydom denominato 'CTRD6025', idoneo per 48-600 VAC e 25 Ampere, illustra i relativi morsetti.

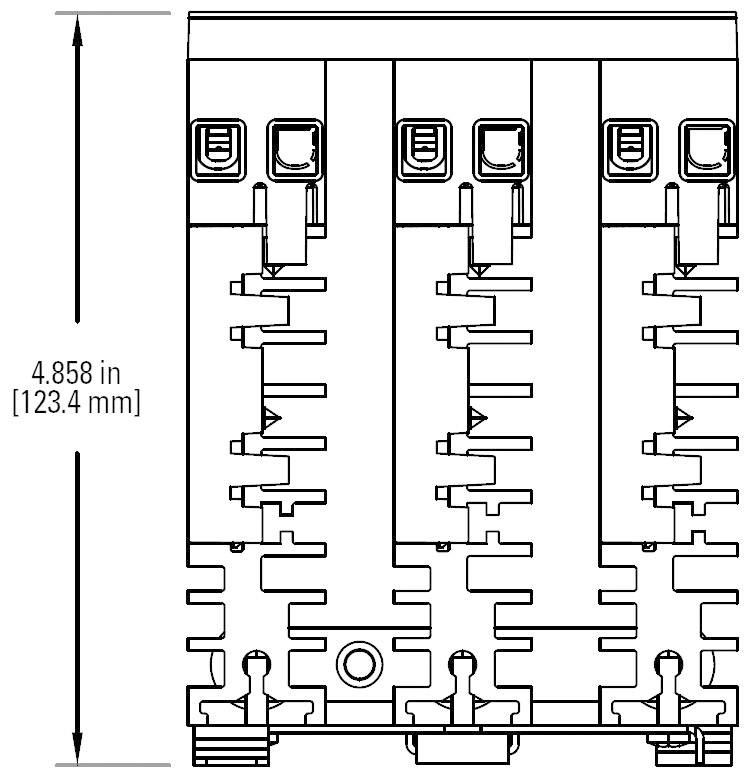

Disegno tecnico di un interruttore elettrico tripolare, altezza 123,4 mm (4,858 pollici), che mostra i dettagli dei collegamenti e della struttura.

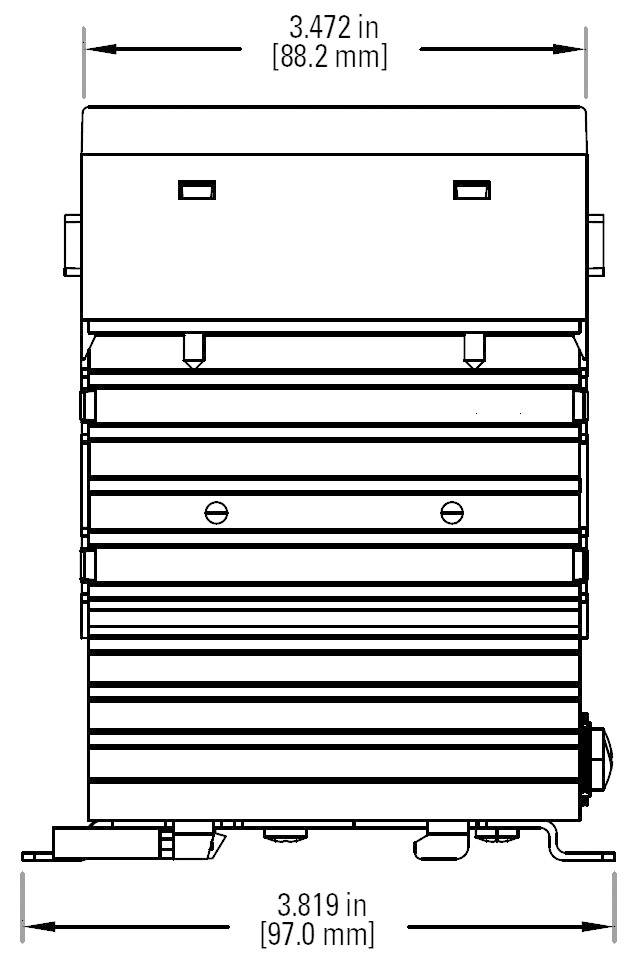

Disegno tecnico di un dispositivo con dimensioni di 3,472 pollici (88,2 mm) di larghezza e 3,819 pollici (97,0 mm) di profondità, vista laterale.

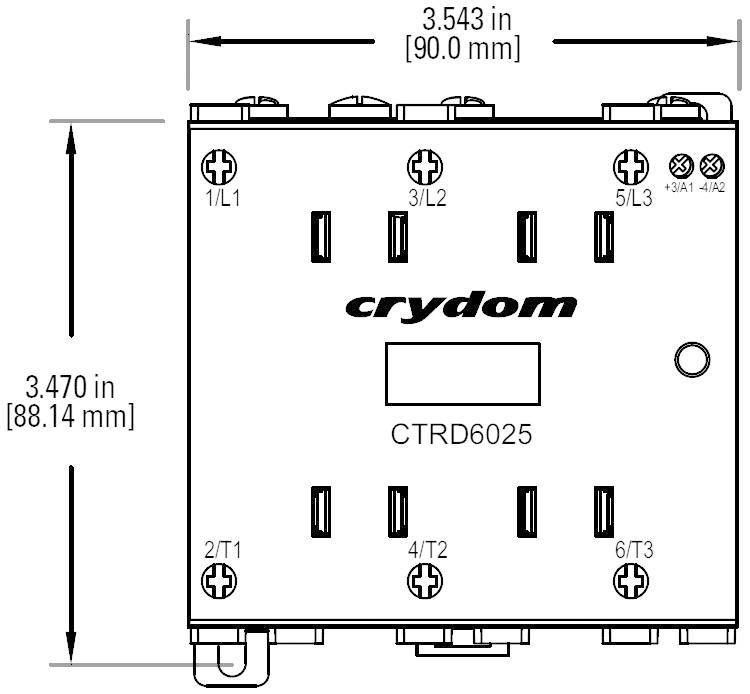

'Diagramma di un relè a stato solido Crydom, modello CTRD6025, con dimensioni: larghezza 90,0 mm e altezza 88,14 mm.'
1/4
Tipo di imballaggio
Pezzo
Tipo prodotto
Relè a semiconduttore
Tensione di comando (min.)
4 V/DC
Tensione di comando (max.)
32 V/DC
Tensione di commutazione max
600 V/AC
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Non disponibile
Vendita e spedizione:
Conrad ElectronicTermini e condizioni
Totale (319,00 € / Pezzo)
319,00 €
Consegna intracomunitaria (esente da IVA) IVA incl.
+ 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
senza costi di spedizione aggiuntivi
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Segnala un problema

Highlights & Dettagli

Semiconduttore trifase serie CTR

Servizi e promozioni supplementari

Dati tecnici

Tipo di imballaggio

Pezzo

Tipo prodotto

Relè a semiconduttore

Tipo

CTRD6025

Tipo di commutazione

Commutazione zero crossing

Tensione di comando (min.)

4 V/DC

Tensione di comando (max.)

32 V/DC

Range tensione di controllo

4 - 32 V/DC

Picco di corrente (max.)

28 A

Tensione di commutazione (min.)

48 V/AC

Tensione di commutazione max

600 V/AC

Corrente di carico max

25 A

Tensione di uscita (max.)

600 V/AC

Corrente di uscita max.

25 A

Min. temperatura

-20 °C

Temperatura max.

+80 °C

Larghezza

91.2 mm

Altezza

123.4 mm

Lunghezza

90 mm

Compatibile RoHS

Sì

Corrente continua (max.)

25 A

Contenuto

1 pz.

Modello

A commutazione a tensione neutra

Tensione di commutazione

48 - 600 V/AC

Tipo

CTRD6025

Temperatura ambiente

-20 - +80 °C

Corrente di carico

3 x 25 A

Documenti & Download

Scheda tecnica

Scheda tecnica 505545 Crydom Relè a semiconduttore CTRD6025 25 A Tens.comm.max: 600 V/AC Commutazione zero crossing 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 505545 Crydom Relè a semiconduttore CTRD6025 25 A Tens.comm.max: 600 V/AC Commutazione zero crossing 1 pz.

Descrizione

Aziona fino a 25 A per fase con 600 V/AC. Uscita SCR per elevati carichi di commutazione in applicazioni industriali. Per guide DIN o montaggio chassis.

Contenuto della fornitura

  • Dissipatore di calore integrato
  • Clip di fissaggio per guide DIN.

Note

Approvazione UL.
