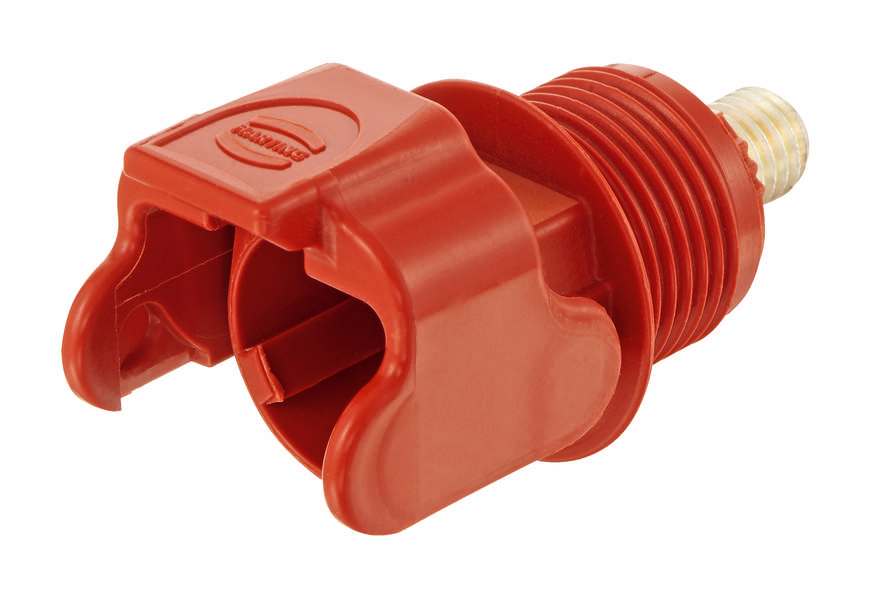

Custodia avvitabile 09 93 001 0102 09930010102 HARTING 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Custodia avvitabile
Materiale
Poliammide
Tipo
09 93 001 0102
Codice articolo produttore
09930010102
Caratteristiche
Leva
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
14,75 €
3
5% = 0,73 €
14,02 €
5
7% = 1,03 €
13,72 €
10
8% = 1,23 €
13,52 €
25
10% = 1,44 €
13,31 €
50
11% = 1,68 €
13,07 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (14,75 € / Pezzo)
14,75 €
IVA escl.
Dati tecnici
- Serie: Han Han ® S.
- Numero di contatti: 1
- Tipo di bloccaggio: Staffa longitudinale
- Corrente nominale: 200 A
- Resistenza di isolamento: >108 Ω
- Resistenza di passaggio: ≤ 0,3 MΩ
- Temperatura limite: -40 ... +125 °C
- Materiale contatti: Lega di rame
- Superficie del contatto: argentata
- Classe di infiammabilità del materiale secondo UL 94: V-0
- Norme: IEC 60664-1;EN 45545-2 protezione antincendio nei veicoli ferroviari;IEC 61984;UL 1973;UL 4128;UL 9540;UL 1977
- Peso netto: 21,4 g
- Denominazione: Han ® S 200
- Tensione nominale: 1.500 V
- Tensione ad impulso nominale: 8 kV
- Grado di inquinamento: 2
- Protezione antincendio nei veicoli ferroviari: EN 45545-2 (2020-08)
- Campo di applicazione: Sistemi di stoccaggio dell'energia
- Tipo di protezione secondo IEC 60529: IP40 in stato inserito; IP20 in stato non collegato (1500 V CC; 1000 V CA)
- Descrizione alloggiamento: Incl Contatto maschio con collegamento a bullone M8
- Coppia di serraggio: 11 Nm
- Tipo di alloggiamento: Alloggiamento a vite
- Materiale alloggiamento: Poliammide (PA)
- Colore alloggiamento: RAL 3001 (rosso segnale)
- Nota sulla temperatura limite: Quando utilizzato come connettore a spina secondo IEC 61984.
- Larghezza chiave: 9
- Numero di ribloccaggi: ≥ 500
- Tipo
09 93 001 0102
- Tipo prodotto
Custodia avvitabile
- Codice articolo produttore
09930010102
- Caratteristiche
Leva
- Tot poli
1
- Materiale
Poliammide
- Collegamento
Collegamento a vite
- Serie
Han® S
- Tensione nominale
1500 V
- Corrente nominale
200 A
- Per inserti/punte/prese
Stiftkontakt
- Contenuto
1 pz.
- Materiale
Lega di rame
- Numero Poli
1
IP40
IP20
- Temperatura max.
+125 °C
- Min. temperatura
-40 °C
- Grado di inquinamento
2
FALSE
FALSE
Other
Single locking lever
FALSE
FALSE
Plastic
Other
-40-125 °C
V0
FALSE
FALSE
Plug case
IP20
Other
Base unit
None
Documenti & Download
Scheda tecnica
Scheda tecnica 3001808 Custodia avvitabile 09 93 001 0102 09930010102 HARTING 1 pz.
Scheda tecnica 3001808 Custodia avvitabile 09 93 001 0102 09930010102 HARTING 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3001808 Custodia avvitabile 09 93 001 0102 09930010102 HARTING 1 pz.
Descrizione
Alloggiamento a vite, incl Contatto maschio con collegamento a bullone M8, staffa longitudinale, alloggiamento in materiale: Poliammide (PA), RAL 3001 (rosso segnale)
