Acquista DEHN 929166 DPA C8 D 4PPOE Scaricatore di sovratensioni 1 pz. da Conrad

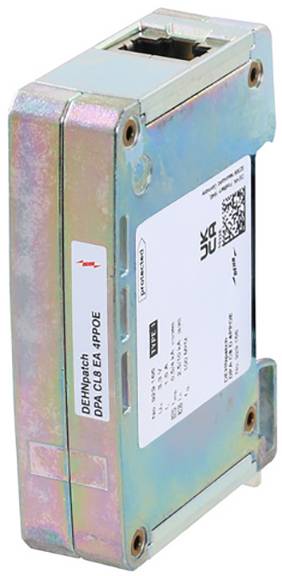

Dispositivo elettronico metallico in forma prismatica con etichetta 'DEHNpatch DPA CL8 EA APPOE'. Il prodotto sembra essere un componente di rete.

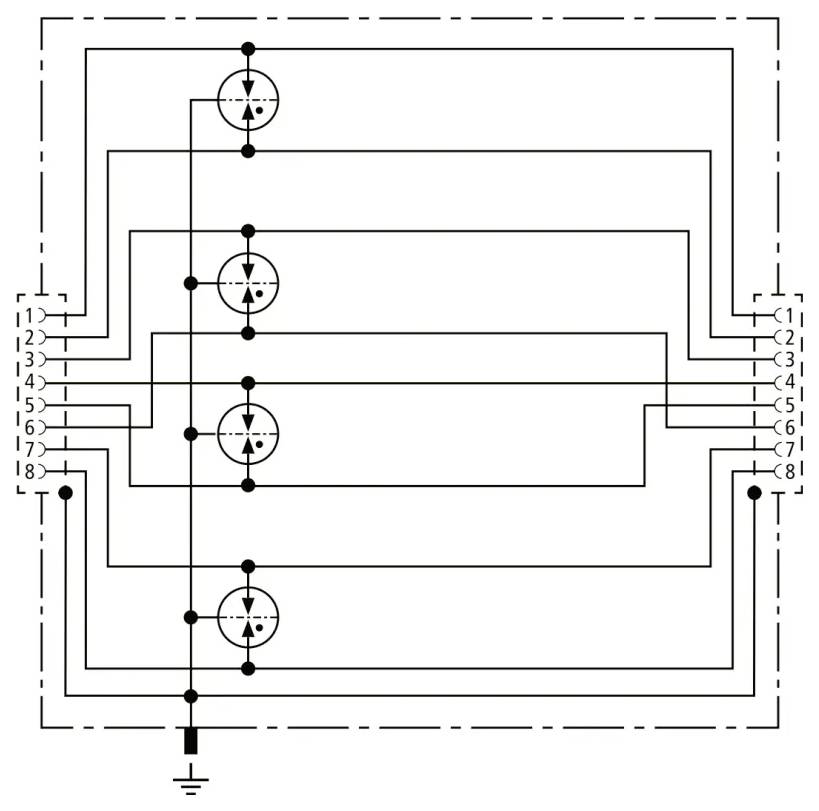

'Diagramma di un circuito di logica a relè con quattro bobine e contatti, interconnessi per controllare un sistema elettrico, con messa a terra sul fondo.'

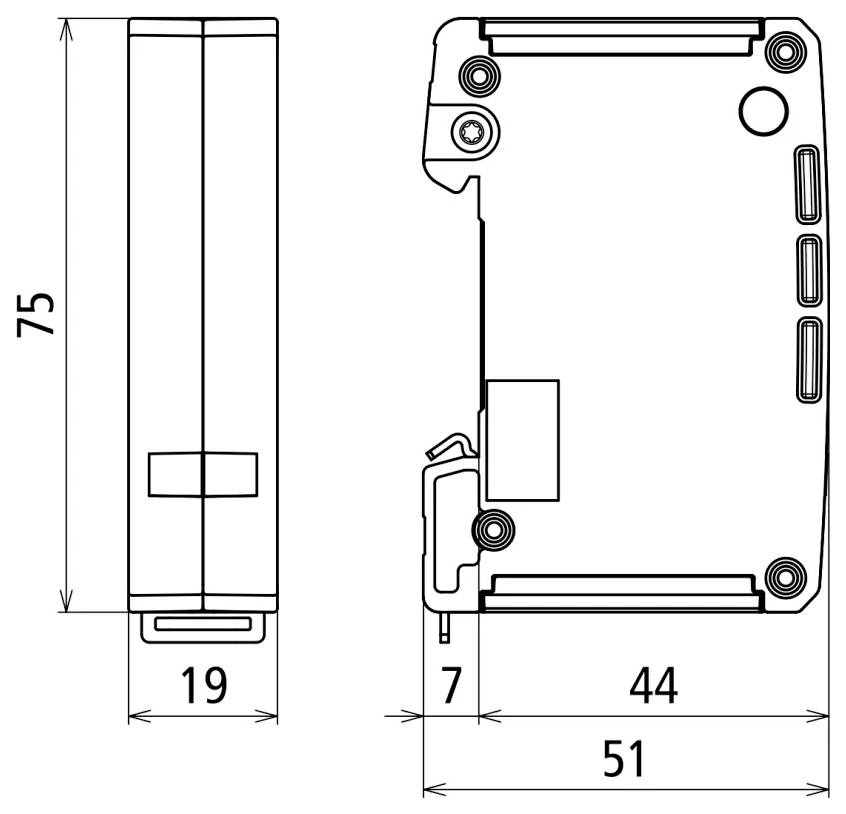

Un diagramma tecnico mostra le dimensioni di un dispositivo rettangolare. Le dimensioni sono 75 per 19 dalla vista frontale e 51 per 7 dalla vista laterale.

1/3

Scheda tecnica (PDF)

Disponibile a breve

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Numero

Pezzo(i)

Totale (59,01 € / Pezzo)

59,01 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

DEHN scaricatore di corrente flash 929166

19 mm di larghezzaTecnologia di collegamento RJ45Per la compensazione del potenziale di protezione dai fulmini

Dati tecnici

Tensione nominale (UN): 3,3 V.Tensione continua massima DC (Uc): 3,3 V.Tensione continua massima DC Pa-Pa (PoE) (Uc): 58 V.Corrente nominale (IL): 1,5 A.Corrente d'urto con flash D1 (10/350 μs) totale (Iimp): 4 kACorrente di dispersione nominale C2 (8/20 μs) Ad-Ad (in): 2,5 kACorrente di dispersione nominale C2 (8/20 μs) Ad-PG (in): 2,5 kACorrente di dispersione nominale C2 (8/20 μs) totale (in): 10 kACorrente di dispersione nominale C2 (8/20 μs) Pa-Pa (PoE) (in): 2,5 kALivello di protezione Ad-Ad in C2 (UP): ≤ 700 V.Livello di protezione Ad-PG in C2 (UP): ≤ 600 V.Livello di protezione Pa-Pa in C2 (PoE) (UP): ≤ 800 V.Livello di protezione Ad-Ad a 1 kV/μs C3 (UP): ≤ 700 V.Livello di protezione Ad-PG a 1 kV/μs C3 (UP): ≤ 600 V.Livello di protezione Pa-Pa a 1 kV/μs C3 (PoE) (UP): ≤ 800 V.Frequenza di taglio (FG): 100 MHzCapacità Ad-Ad (C): ≤ 10 pFCapacità Ad-PG (C): ≤ 25 pFMontaggio: Guida DIN 35 mm in conformità con EN 60715Collegamento ingresso/uscita: Presa RJ45/presa RJ45Occupazione: 1/2, 3/6, 4/5, 7/8Messa a terra: Oltre 35 mm guida DIN in conformità con EN 60715Materiale alloggiamento: Zinco pressofusoColore: BiancoPeso: 167 g

Tipo prodotto: Scaricatore di sovratensioni

Tensione nom.: 3.3 V

Temperatura di esercizio: Da -40 °C fino a 80 °C

: IP20

Codice articolo produttore: 929166

Norme: IEC 61643-21 / EN 61643-21

Dim.: (L x A x P) 19 x 75 x 51 mm

Larghezza: 19 mm

Altezza: 75 mm

Profondità: 51 mm

Contenuto: 1 pz.

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2589588 DEHN 929166 DPA C8 D 4PPOE Scaricatore di sovratensioni 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2589588 DEHN 929166 DPA C8 D 4PPOE Scaricatore di sovratensioni 1 pz.

Descrizione

Scaricatore di corrente di fulmine universale e salvaspazio con larghezza di costruzione di 19 mm e tecnologia di collegamento RJ45 per il bilanciamento del potenziale di protezione dai fulmini. Protezione di applicazioni in cablaggi strutturati secondo la classe D fino a 100 MHz, ad es. Industrial Ethernet, distributori di dati, sistemi di telecamere digitali, Power over Ethernet (conforme IEEE 802.3 fino a 4PPoE) e, in generale, interfaccia basata su Ethernet. Protezione di tutte le coppie di fili grazie al potente scaricatore di gas. Modello adattatore completamente schermato con prese RJ45 per il montaggio su guida DIN. Con collegamento a vite aggiuntivo sul lato dell'alloggiamento per il collegamento a terra opzionale.

Testo tradotto automaticamente
