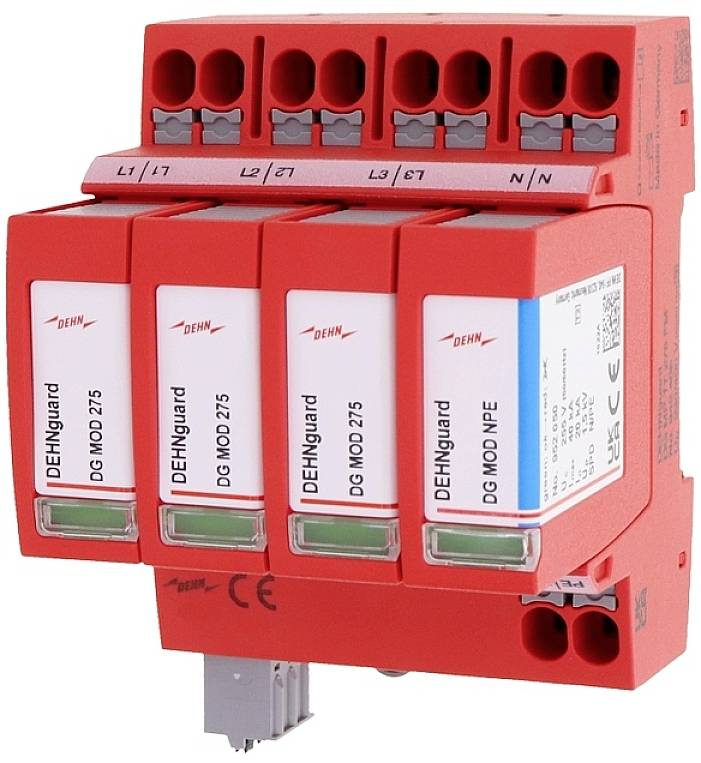

DEHN 942315 DG MP TT 275 FM Scaricatore di sovratensioni Protezione da sovratensioni per: Armadi di distribuzione 20 kA
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Numero
Totale (131,14 € / Pezzo)
131,14 €
IVA escl.
Spedizione gratuita
Solo 4 Pezzo(i) disponibili
Dati tecnici
- Effetto di protezione coordinato a livello energetico verso il terminale (≤ 10 m) tipo 2 + tipo 3Tensione continua massima: CA [L-PE] (UC) 275 V (50 / 60 Hz)Tensione continua massima: CA [N-PE] (UC) 255 V (50 / 60 Hz)Corrente di dispersione nominale: (8/20 µs) (in) 20 kACorrente di carico nominale con cablaggio passante V: (IL) 40 ALivello di protezione [L-PE] / [N-PE] (UP): ≤ 1,5 / ≤ 1,5 kVLivello di protezione [L-PE] / [N-PE] a 5 kA (UP): ≤ 1,5 / ≤ 1,5 kVTempo di risposta (TA): ≤ 100 nsÈ necessario un fusibile esterno aggiuntivo: NoResistenza ai cortocircuiti (ISCCR): 25 kAeffMax. Protezione da sovracorrente sul lato della rete con cablaggio passante V: 40 A GGMax. Protezione da sovracorrente sul lato della rete in caso di cablaggio a punti (collegamento doppio 2 x 10 mm²): 125 A GGTensione TOV (UT) - caratteristiche: 335 V / 5 sec. – ResistenzaTensione TOV (UT) - caratteristiche: 440 V / 120 min. – ResistenzaCorrente di dispersione: Nessuna corrente di dispersioneIndicatore di funzionamento/guasto: Verde/rossoNumero di porte: 1Sezione di collegamento: (Min.) 1,5 mm² a un filoSezione di collegamento: (Min.) 6 mm² a filo sottileSezione di collegamento: (max.) 10 mm² a filo singolo/sottileSezione di collegamento: (Min.) Con tubetto terminale 1,5 mm²Sezione di collegamento: (max.) con tubetto terminale 6 mm²Sezione di collegamento: (max.) con tubetto terminale senza collare 10 mm²Montaggio su guida DIN da 35 mm in conformità con EN 60715Materiale alloggiamento: Termoplastica, colore rosso, UL 94 V-0Posizione di montaggio: InternoDimensioni di montaggio: 4 TE, DIN 43880Approvazioni: KEMA, VDEContatti FM: Contatto a forma di contattoPOTENZA DI COMMUTAZIONE: CA 250 V / 0,5 APOTENZA DI COMMUTAZIONE: CC 250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A.
- Tipo prodotto
Scaricatore di sovratensioni
- Protezione da sovratensioni per
Armadi di distribuzione
- Dispersione
20 kA
- Tensione nom.
230 V/AC
400 V/AC
- Tempo di risposta
≤ 100 ns
- Temperatura di esercizio
-40- +80 °C
IP20
- Codice articolo produttore
942315
- Colore
Rosso
- Norme
SPD secondo EN 61643-11 /... IEC 61643-11 tipo 2 + tipo 3 / classe II + classe III

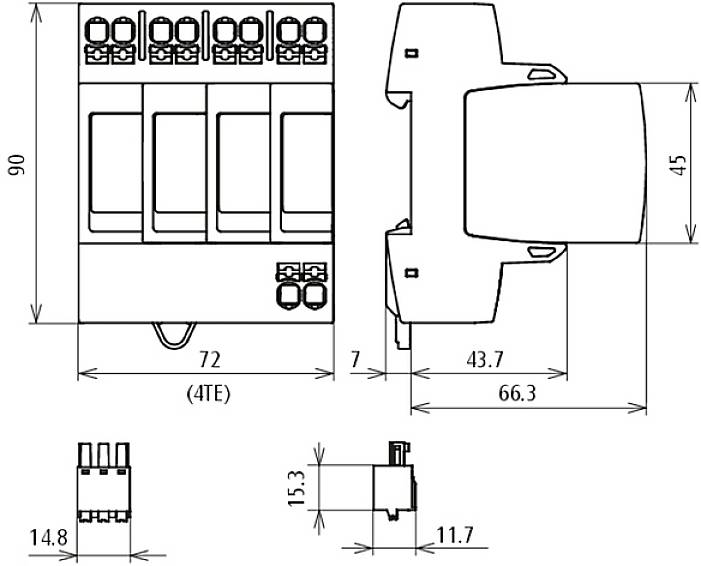

- Dim.
(L x A x P) 72 x 90 x 70 mm
- Larghezza
72 mm
- Altezza
90 mm
- Profondità
70 mm
- Contenuto
1 pz.
- UKCA
Non rilevante
Documenti & Download
Scheda tecnica
Scheda tecnica 2734570 DEHN 942315 DG MP TT 275 FM Scaricatore di sovratensioni Protezione da sovratensioni per: Armadi di distribuzione 20 kA
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2734570 DEHN 942315 DG MP TT 275 FM Scaricatore di sovratensioni Protezione da sovratensioni per: Armadi di distribuzione 20 kA
Descrizione

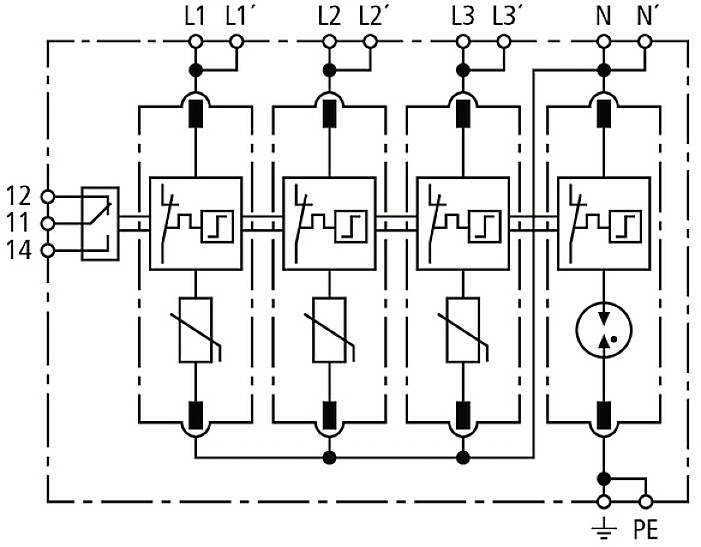

Scaricatore modulare di sovratensione per sistemi TT e TN-S (circuito 3+1); con contatto di telecomunicazione privo di potenziale.· Unità completa pronta per il collegamento composta dal componente di base e i moduli di protezione a innesto.· Coordinata in modo energetico all'interno della famiglia di prodotti Red/Line.· Capacità di dispersione elevata grazie ai potenti varistori all'ossido di zinco e scintillatori.· Elevata sicurezza del dispositivo tramite il monitoraggio degli scaricatori "Thermo-Dynamik-Control".· Sostituzione semplice e senza utensili del modulo di protezione grazie al sistema di bloccaggio modulo con il tasto di sblocco modulo· Collaudato per urti e vibrazioni in conformità alla norma EN 60068-2.· Tecnologia di collegamento Push-in"
